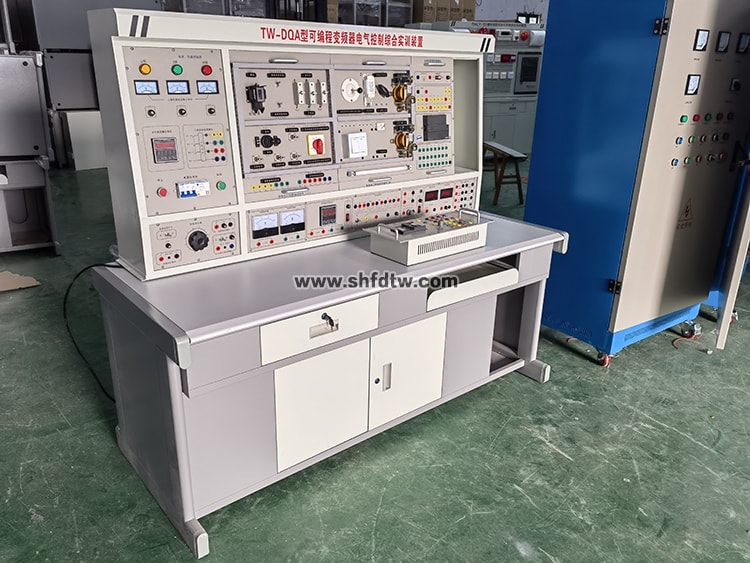

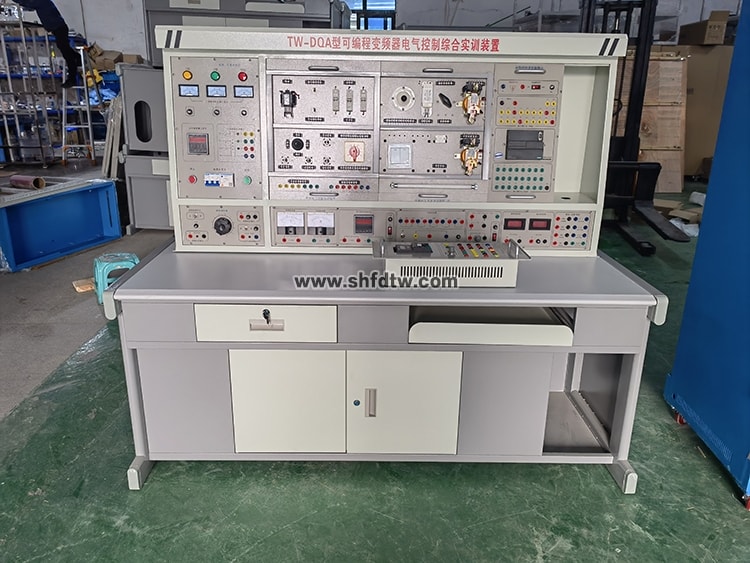

TW-DQA型可编程变频器电气控制综合实训装置

一、概述

TW-DQA型可编程变频器电气控制综合实训装置是凭证机械工业职业手艺判断指导中心组织编写的《机械工人职业手艺培训课本》研制生产的，可对《初级维修电工手艺》《中级维修电工手艺》《高级维修电工手艺》课本中列出的电气控制线路和适用电子线路举行现实操作，快速掌握课程的适用手艺与操作手艺。具有针对性、适用性、科学性和先进性，该实训装置不但可供学生学习磨炼，更是劳动判断部分、大中专院校、职校、技校初级、中、高级维修电工手艺审核的理想装备。

二、特点

1、电气控制线路或电子线路实验元器件都装在作为挂板的装置板上，操作利便、替换便捷，可扩展功效或开发新实验；操作内容的选择具有典范性、适用性；

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、镌汰基建投资；

3、手艺培训用的控制线路和配套的小电机经特殊设计,可模拟工厂种种电机的电力拖动系统, 并可知足维修电工的装置、调试、故障剖析及扫除故障等手艺训练要求；

4、设有电压型泄电�；て骱偷缌餍托沟绫；て�，确保操作者的清静；各电源输出均有监示及短路�；さ裙π�，各丈量仪表均有可靠的�；すπ�，使用清静可靠；控制屏还设有准时器兼报警纪录仪（效劳治理器），为学生实验手艺的审核提供了一个统一的标准。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

三、手艺性能

1.输入电压：三相四线制380V±10% 50Hz

2.事情情形：情形温度规模为-5～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜1.5KVA

4.形状尺寸：170×70×150cm3

四、实验项目

（一）电气控制及电机拖动实训

1.三相异步电念头直接启动控制

2.三相异步电念头接触器点动控制线路

3.三相异步电念头接触器自锁控制线路

4.三相异步电念头定子串电阻减压启下手动控制线路

5.三相异步电念头定子串电阻减压启动自动控制线路

6.Y-△启动自动控制线路

7.用倒顺开关的三相异步电念头正反转控制

8.接触器联锁的正反转控制线路

9.按钮联锁的三相异步电念头接触器正反转控制线路

10.双重联锁的三相异步电念头正反转控制线路

11.单向减压启动及反接制动控制线路

12.能耗制动的控制线路

13.三相异步电念头的顺序控制

14.三相异步电念头的多地控制

15.事情台自动往返控制线路

16.三相线绕式异步电念头手动控制线路

17.三相线绕式异步电念头自动起动控制线路

18.C620型车床的接线、故障与维修

19.Z3040摇臂钻床电气控制线路

20．电动葫芦控制线路

21.接触器控制双速电念头的控制线路

22.时间继电器控制双速电机的控制线路

23.按定子电流原则加入励磁的起动控制线路

24.浅易同步电念头的能耗制动控制线路

25.直流电机启动调速

26.并励直流电念头电枢回路串电阻起动与调速

27.带有能耗制动的反转控制线路

28.励磁反接制动的控制线路

（二）电工、电子手艺综合实训

1.日光灯接线

2.单相整流装置电路的组装

3.并联型硅稳压管稳压电路的组装

4.串联型晶体管稳压电路的组装

5.JS20单结晶体管时间继电器

6.JSJ型晶体管时间继电器

7.靠近开关

8.微音放大电路的测试

9.智力竞赛抢答器

10.依赖泄电流触发的浅易交流开关电路

11.家用调光台灯电路

9001cc金沙以诚为本(中国)有限公司官网

（三）PLC、变频器综合实训

（1）PLC基本手艺实训

1.PLC认知实训（软硬件结构、系统组成、基本指令训练、接线、编程下载等）

2.典范电念头控制实操实训（点动、自锁、正反转、星三角换接启动等）

3.PLC仿真实训

（2）PLC模拟控制应用实训

4.数码显示控制

5.抢答器控制（优先级、数值运算，具有声效功效）

6.天塔之光控制（闪灼、发射、流水型）

7.音乐喷泉控制（具有声效功效）

8.十字路口交通灯控制

9.水塔水位控制

10.自动送料装车系统控制

11.四节传送带控制

12.装配流水线控制

13.多种液体混淆装置控制

14.自控成型机控制

15全自动洗衣机控制（具有声效功效）

16.电镀生产线控制

17.自控轧钢机控制

18.邮件分拣机控制

19.自动售货机控制

20.机械手控制

21.四层电梯控制

22.加工中心控制

（4）PLC、变频器综合应用手艺实训

1.变频器功效参数设置与操作

2.变频器报警与�；すπ�

3.外部端子点动控制

4.变频器控制电机正反转

5.多段速率选择变频调速

6.变频器无级调速

7.基于外部模拟量（电压/电流）控制方法的变频调速

8.瞬时停电启动控制

9.PID变频调速控制

10.PLC控制变频器外部端子的电机正反转

11.PLC控制变频器外部端子的电机运行时间控制

12.基于PLC数字量控制方法的多段速

13.基于PLC通讯方法的变频器开环调速

14.基于PLC通讯方法的速率闭环控制

15.变频器恒压供水系统的模拟


五、装置的配备

(一) DW01电源、仪器控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及州测试仪表等。详细功效如下：

1、主控功效板

(1) 三相四线电源输入，经泄电�；て骱�，经由总开关,由接触器通过起、停按钮举行操作；

(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；

(3) 准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设定实验时间、准时报警、切断电源等功效；还可以自动纪录由于接线或操作过失所造成的泄电告警、仪表超量程告警总次数, 为学生实训手艺的审核提供一个统一的标准。

2、交、直流电源

(1) 励磁电源：直流220V/0.5A，具有短路�；�。

(2) 电枢电源：直流0～220V/2A一连可调电源一起，具有短路�；�。

(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一起，具有短路软阻止自动恢复�；すπ�。

(4) 交流电源：①、设有变压器一组，变压器原边凭证差别的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可获得交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。

3、交、直流仪表

(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。

(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功效。

(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路组成。通过键控、数显窗口实现人机对话功效控制模式。为了提高丈量规模和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率丈量精度1.0级，电压、电流量程划分为450V、5A，丈量功率因数时还能自动判断负载性子（感性显示“L”，容性显示“C”，纯电阻不显示），可贮存15组数据，供随时查阅。

(4) 直流电压表：直流数字电压表1只，丈量规模0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。

(5) 直流电流表：直流数字电流表1只，丈量规模为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功效。

4、整流二极管：IN5408四只

（二）实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构结实，造型雅观大方。桌子左右各设有两个抽屉（带锁）。

（三）实验组件

1．DW-01维修电工实训组件（一）

挂箱上装有热继电器、交流接触器380V、按钮指示灯（6.3V），接线端子等。

2．DW-02维修电工实训组件（二）

挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等。

3．DW-03维修电工实训组件（三）

挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等。

4．DW-04维修电工实训组件（五）

挂箱上装有交流过电流继电器、直流过电流继电器、整流器、日光灯管、接线端子排等。

5．DW-05电工手艺实训组件（四）

提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。

6．PLC主机挂箱

配三菱FX3U-48mR主机，集成数字量I/O，RS-422通讯口，SC-09通讯编程电缆及转接输入输出口、开关等。随机设置仿真教学软件及工控组态软件。

7．PLC实训演示挂箱


序号

编号

控制工具实训�？�

实训教学目的

1

BH1

抢答器/音乐喷泉

通过对抢答系统中各组职员抢答时序的监视和控制，掌握条件判断控制指令的编写要领；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写要领。

2

BH2

装配流水线/十字路口交通灯

通过对“生产流水线”顺序加工历程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写要领。

3

BH3

水塔水位/天塔之光

通过对“水塔水位”和“储水池水位”转变历程的判断，相识简朴逻辑控制指令的编写要领。通过对天塔之光闪亮历程的移位控制，掌握移位寄存器指令的编写要领。

4

BH4

自动送料装车/四节传送带

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较重大逻辑控制指令的编写要领。

5

BH5

多种液体混淆装置

通过对“液体混淆装置”中差别液体比例及液体混适时搅拌时间的控制，掌握条件判断指令及州差别类型的准时器指令的编写要领。

6

BH6

自动售货机

通过对用户投币数目的识别和自动售货机中种种“货物”的收支控制，掌握种种计数器指令及较量输出指令的编写要领。

7

BH7

自控轧钢机/邮件分拣机

通过对自控轧钢机和邮件分拣机质料（“钢锭“邮件”）来料数目、来料种别识别及对种种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中止指令的编写要领。

8

BH8

机械手控制/自控成型机

通过对机械手停留“位置”及自控成型机各偏向“液缸位置”的控制，掌握一个完整工业应用系统中的较简朴逻辑控制程序的编写能力。

9

BH9

加工中心

通过对加工中心中各偏向“电机”运行偏向及“刀库”收支刀、换刀历程的控制，掌握一个完整工业应用系统中的较重大逻辑控制的编写能力。

10

BH10

四层电梯

通过对一个完整的四层电梯模拟的综合控制，起源掌握PLC控制系统的剖析、I/O分派、设计I/O接线图、接线、编程、调试等事情历程的综合知识。


8．变频器实训挂箱

设置三菱FR-D720变频器，带有RS485通讯接口及BOP操作面板。

9．工控组态软件一套：

翻开软件编程情形，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并举行实训动态跟踪教学。

10．PLC仿真实训软件一套：

（1）通过PLASH虚拟情形实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线举行过失检查

（3）PLC编程训练、PLC程序编写测试等功效

（4）实现PLC运行模拟，对过失程序举行检查

11．三相鼠笼电念头AC380V（△）

12．双速异步电念头AC380V（△/YY）
