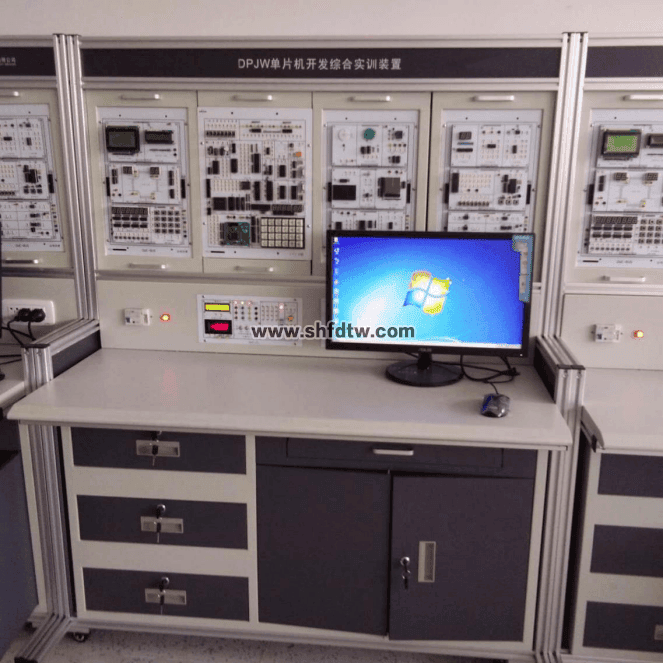

TW-DPJW立异型单片机开发应用实训装置

产品先容：

一、主要特点

单片机开发应用实训装置，CPU设置无邪，扩展无限。涵盖了MCS-51单片机、单片机网络接口应用等多种手艺，提供了优化的软件和硬件集成情形，适合“单片机原理及接口手艺”教学实验纲要要求，配有富厚的外围接口电路，提供完善的实验例程，是各高等院�？沟テ萄А⒖纬躺杓啤⒌缱由杓凭喝翱蒲锌⒌睦硐胱氨�。

二、结构简介

系统由实验台和运动挂箱及扩展�？樽槌�。实验台雅观大方，尺寸145cm（长）*70cm（宽）*155cm（高）；并带4个万向轮（带刹车 ）运动挂箱包括CPU挂箱，尺寸485mm（长）*305mm（宽）、BUS总线挂箱，尺寸485mm（长）*305mm（宽）。CPU挂箱上有CPU卡接口插座，可以划分插上51CPU卡，KeilCPU卡，组成差别的单片机仿真实验开发系统；每个BUS总线挂箱可以插三个接口�？�,每个接口�？橛�2~8个实验。

三、硬件资源

1.实验台

实验台是整个系统的依托，框架接纳欧洲标准工业铝型材30*30mm，本产品接纳上下两部分疏散式设计。上半部分是实验挂箱区，可装置3个或4个运动挂箱及其接口功效�？�，是系统的焦点部分；下半部分是支持部分，包括操作台,台面接纳高密度板贴面一次成型，具有防火防静电功效、储物抽屉、储物柜以及电脑机箱存放处，质料接纳16mm高密度板，有PVC封边成型。实验台尺寸可选，每个实验台两个工位，可供两名学生同时操作，每个实训台配备两个学生座椅。座椅面为圆形，pvc质料，支架为钢结构，不带靠背。交流供电为单相三线220V±10%，配有泄电�；ぷ爸�，系统内置高性能直流稳压电源（输出：±12V/1A , ＋5V/5A）。

智能化实验室控制系统：

① 泄电�；すπА⒚姘逵卸喙π�220V清静插座。

② 密码开机、时钟显示（可自行设置）。

③ 接纳8吋DWIN串口液晶触摸屏，六万五仟色真彩屏幕，区分率800*600，事情温度为超宽温-20/+70℃以上，能设置和显示主控台各项电气参数。界面清晰，内有主控台操作说明书。

④ 西席实验用交直流电源、直流高压、直流大电流输出、控制学生交直流低压电源输出及220V交流电源四路输出，有锁定功效，可锁定控制学生交直流低压电源，锁定后学生不可操作。

⑥ 交流电源输出0V-36V，电压区分率为1V，输出电流大于4A，直流稳压输出0-36V，电压区分为0.1V，电流大于3A。直流大电流输出40A/10S.直流高压输出240/300V/100mA。

⑦能直接监视到每张学生桌直流电压的崎岖。

⑧设有多媒体控制及转换功效，利便西席举行多媒体教学。主控电源箱体与控制抽屉均用金属质料制成，外貌磷化喷塑防护，装置锁具。电源主控台需与西席演示台一体化。

2.运动挂箱

运动挂箱包括：CPU挂箱及BUS接口挂箱。

1) CPU挂箱

挂箱主要用于插接差别的CPU�？�，现在支持的CPU有：89S52、Cygnal51、Keil C51。挂箱上包括了CPU�？榈慕涌诓遄突臼笛榈缏芳跋低忱┱沟缏�，可单独完成大部分的基本实验。

CPU挂箱上的资源如下：

1、8250串行接口

2、8255并行接口

3、键盘/LED显示接口

4、0809A/D转换

5、0832D/A转换

6、8位开关量输入/LED显示

7、单脉冲爆发器

8、一连可调模拟量输出

9、8253可编程准时器,

10、8251串行接口,

11、总线接口

2) BUS接口挂箱

接口挂箱主要用于插接差别的实验�？�，举行系统扩展。该挂箱含稳压电源接口，2个CZBUS接口插座，用于和其它挂箱毗连。

现在支持的接口类�？橹饕械缁�，LCD类， I/O扩展类，串行AD/DA类，通讯接口类，静态显示类等。

用户可以凭证需要选择使用这些�？�，同时还可凭证BUS接口总线的界说自行开发所需的接口�？�，使系统可以无限升级，真正成为一个开放式的系统，也可以装置我公司制造的plc挂箱［485mm（长）*305mm（宽）］，使其与PLC装备兼容，成为plc实验装置，可以节约资金和园地。

四、实验�？槟谌�

1、电机类

（1）直流电机调速

（2）步进电机控制

（3）继电器控制

（4）脉宽输出

（5）射极输出

2、串并类

（1）74LS164芯片组成串转并

（2）74LS165芯片组成并转串

（3）138译码

（4）MAX813L看门狗

3、串行总线类

（1）TLC549芯片组成串行AD转换

（2）TLC5615芯片组成串行DA转换

（3）24C02 I2C RAM

（4）PC8563日历钟

（5）93C46串行EEPROM

（6）LM331 V/F压频转换

（7）LM331 F/V转换

（8）红外线收发

4、语音录放

（1）ISD1110语音录放

（2）8155扩展接口

5、键盘显示类

（1）4X4矩阵键盘

（2）8个自力键盘

（3）8位静态显示

6、LED点阵类

（1）LED16X16点阵

（2）18B20数字温度丈量

（3）485通讯接口

（4）IC卡座接口

7、交通灯类

含数码管倒计时的蹊径模拟交通灯

8、IO接口类DWE_IO579

（1）8279键盘显示接口电路

（2）简朴IO扩展

9、LCD类

(1)LCD12864点阵型液晶显示

(2)LCD1602字符型液晶显示

五、实验项目

(一)软件实验

（1）清零程序；

（2）测字程序；

（3）拼字程序；

（4）数据区传送子程序；

（5）数据排序实验；

（6）查找相同数据个数；

（7）无符号双字节快速乘办法程序；

（8）多分支程序；

（9）脉冲计数实验；

（10）电脑时钟实验。

(二)硬件实验

（1）P1口亮灯实验；

（2）P1口转弯灯实验；

（3）P3.3口输入，P1口输出实验；

（4）工业顺序控制实验；

（5）8255 A、B、C口输出方波实验；

（6）8255 PA口控制PB口；

（7）8255控制交通灯；

（8）简朴I/O扩展实验；

（9）A/D0809转换实验；

（10）D/A0832转换实验；

（11）8279键盘显示实验；

（12）通用打印机实验☆

（13）微型打印机打印字符、曲线、汉字实验；☆

（14）数码管倒计时的蹊径模拟交通灯；

（15）I2C贮存卡读写实验；

（16）语音芯片ISD1420控制实验（录音）；

（17）语音芯片ISD1420控制实验（放音）；

（18）继电器控制实验；

（19）步进电机控制；

（20）8253方波实验；

（21）小直流电机调速实验；

（22）16*16 LED点阵显示实验；

（23）128*64 LCD液晶显示实验；

（24）8250可编程异步通讯接口实验（自觉自收）；

（25）8251可编程通讯接口实验（与PC机）；

（26）单片机RS232/485串行发送实验（双机通讯）；

（27）单片机RS232/485串行吸收实验（双机通讯）；

（28）CAN总线通讯接口实验；☆

（29）以太网TCP/IP协议接口实验；☆

（30）USB2.0通讯接口实验。☆

（31）DS18B20单总线温度丈量实验

（32）红外线�？厥辗⑹笛�

（33）TLC549串行A/D转换实验

（34）TLC5615  10位D/A串行转换实验

（35）PCF8563  I2C日历时钟实验

（36）看门狗实验

（37）PWM实验

（38）射极追随器

（39）AT24C02  I2C总线存储器读写实验

（40）串行存储芯片93C46读写实验

（41）LM331电压/频率转换实验

（42）74LS164 串入并出实验

（43）74LS164 串入并出实验

（44）74LS138译码器实验

（45）8155输入，输出，SRAM实验

☆为扩展实验
