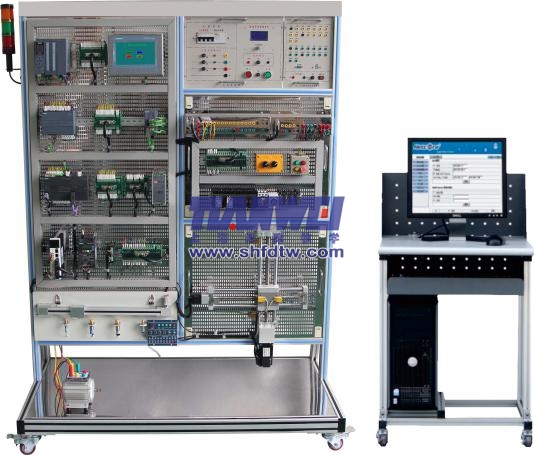

TWB-228B型电气自动控制电路装调维修审核装置

一、 产品概述

装置团结目今我国工业电气自动化应用手艺及器件手艺的生长，充分思量适用性、先进性 。装置接纳�？槭浇峁�，实训挂箱包括PLC主机挂组件、变频器组件、触摸屏组件、伺服控制组件、实物控制模子、模拟负载挂箱及富厚的验证演示装置 。实训内容包括PLC的基础实训、PLC综合实训，变频器的熟悉、操作、参数设定及通讯实训，触摸屏的熟悉、操作、应用实训，伺服控制实训、网络接口扩展、数据收罗、数据显示、键盘控制、准时器、接口实训等，实训项目富厚、综合性强、紧跟工业自动化生长潮流 。

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

二、产品特点

1、�？槭浇峁�，挂箱替换利便，便于组织种种实训项目及扩展新的实训功效 。

2、适合就业前及岗前综合手艺训练，适合高级工手艺培训审核 。

3、能举行小型工程项目设计、装备选型、装置调试、操作模拟 。

4、只需三相四线交流电源即可投入使用，实训资源富厚、综合性强，有用节约实训用房 。

5、清静性高，除配备电压型和电流型泄电� ；て魍�，装置设有单片机全程监控的过载或短路软阻止� ；すπ�，确保装备和人身清静 。

三、装备特点

1. 实训建设理念为一次性建设，本装备接纳通用型宽展口，所有主机的I/O口都可通过光电隔离转接�？橐觯ū ；ぶ骰�，可以用于插接式训练，也可举行线接式实操训练 。

2. 在主机选型S7-1200系列PLC再，周全笼罩了西门子常用PLC类型，主机可以通过并口毗连到实训区举行实训，由简到繁的学习理念让学生容易接受，学习起来越发驾轻就熟 。

3. 接纳�？樽楹鲜浇峁�，含开关量、模拟量、变频调速、触摸屏、通讯�？榈�，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学 。

4. 项目实训�？椋菏褂孟衷诘浞兜目杀喑炭刂破骷白芟呤忠胀瓿啥怨ひ瞪械浞栋咐哪Ｄ夤ぞ摺⑹滴锬Ｗ又械穆呒⒛Ｄ狻⒗獭⒃硕鹊目刂� 。

5.相识PLC的以太网通讯的结构和特点，相识PLC的Profibus-DP总线通讯的结构和特点 ；

6.相识PLC的数字量输入输出�？椤⒛Ｄ饬渴淙胧涑瞿？榈氖褂靡� ；

7.掌握PLC的基本编程要领以及熟练使用基本的编程语言 ；

8.掌握触摸屏的组态编程要领 ；

9.掌握PLC与变频器、触摸屏的通讯 ；

10.熟练使用PLC及种种电气配件组成PLC控制系统 ；

11.熟练使用PLC及模拟实物控制工具组成种种重大的控制系统 ；

12.熟练完成PLC与PLC之间的以太网通讯测试实验 ；

13.熟练完成PLC与变频器通过Profibus-DP总线组成变频调试控制实验 ；

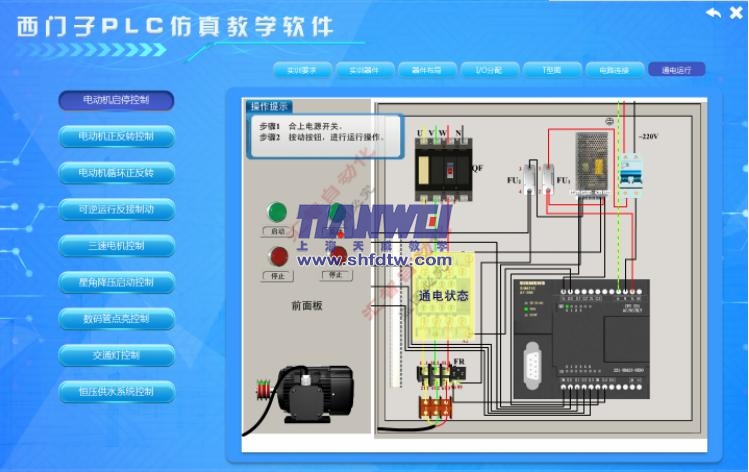

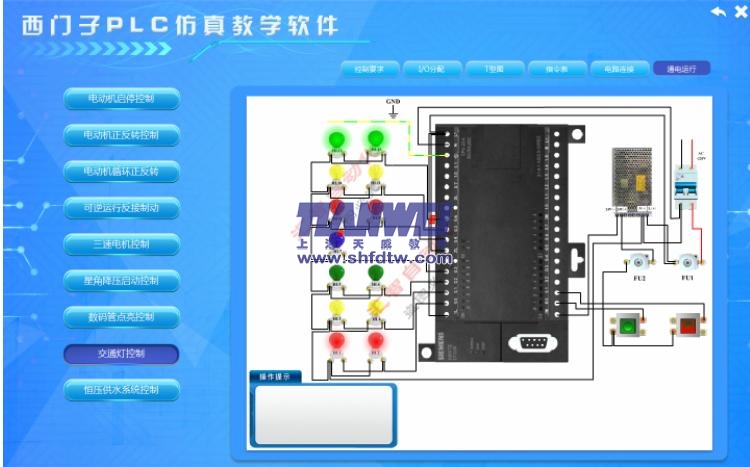

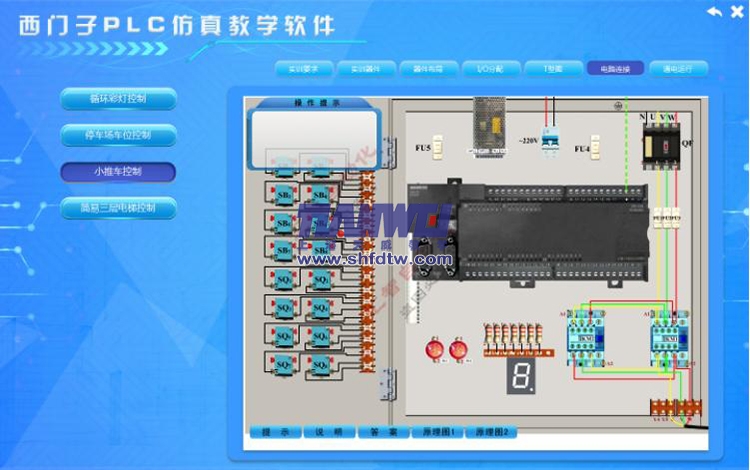

14.掌握PLC实训教学课程APP软件的使用 。

电气自动控制电路装调维修审核装置清单

名称

参数

装备台体

设置：

1.装备主体框架接纳优质128mm×34mm±1mm工业铝型材搭建而成，装备布件区域接纳由1.5mm厚优质钢板经数控机械精加工制作的标准网孔板，外貌经酸洗磷化后，高温静电喷塑处置惩罚 ；

2.装备底部带轮，利便装备的移动和安排 。

3. 尺寸：≥W1200*D700*H1800mm

9001cc金沙以诚为本(中国)有限公司官网

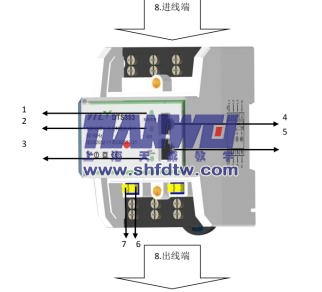

电源箱（ 可脱离实验台单独使用）

设置：

4.交流输出：三相五线交流380V±10％单相三线交流220±10％使用自动空气开关通断电源， 设有短路� ；は低场⑿沟绫 ；は低场⒔拥乇 ；ぁ⒓蓖１ ；� 。

5.直流稳压电源：DC24V/2A以上，调理精度1%，具有短路软限流和短路自恢复功效 。

9001cc金沙以诚为本(中国)有限公司官网


控制�？�Ⅰ

设置：

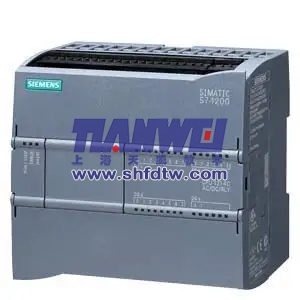

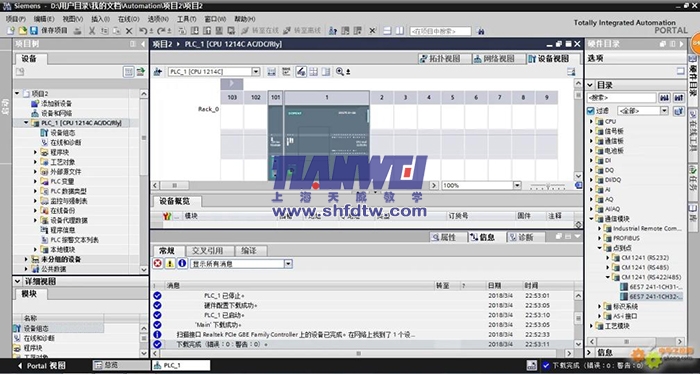

15、PLC：接纳西门子S7-1200系列主机，CPU 1214C， 紧凑型 CPU，DC/DC/DC， 机载 I/O： 14 个 24V DC 数字输入 ；10 个 24V DC 数字输出 ； 2 AI 0-10V DC， 电源：直流 20.4-28.8V DC， 程序/数据存储器100 KB ；数字量扩展I/O 16 DI/16 DO，16DI/16DO， 16DI 24V DC，灌电流/拉电流， 16DO，继电器 2A 。

9001cc金沙以诚为本(中国)有限公司官网

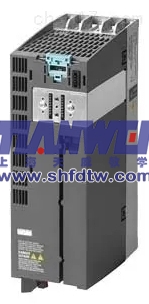

16、变频器：接纳西门子G120C变频器，配备清静集成STO PROFINET 6DI，3DO，2AI，2AO，最大 1F-DI PTC/KTY接口 USB 和 SD/MMC 接口 防护品级 IP20，轻载功率：0.55KW，重载功率0.37KW 。

9001cc金沙以诚为本(中国)有限公司官网

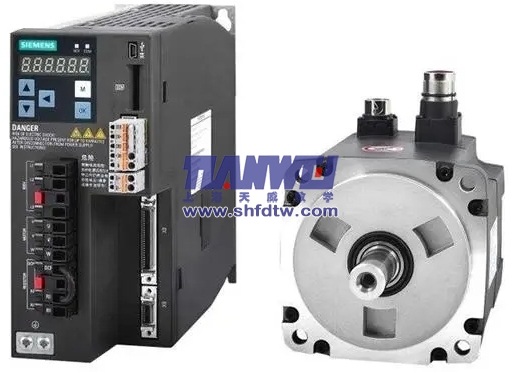

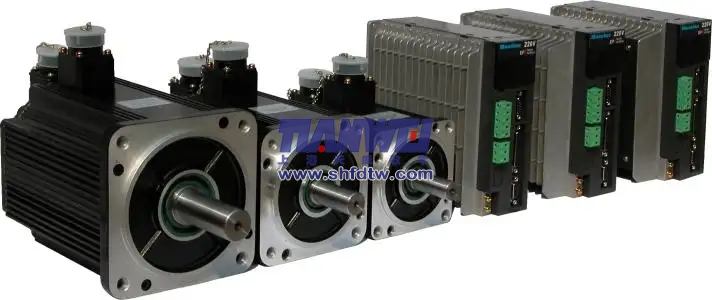

17、伺服系统： 接纳西门子V90系列伺服控制器及伺服电机，输入电压：200-240V 单相交流 -15%/+10% 5.0A/3.0A 45-66，可以实现内部定位块功效，同时具有脉冲位置控制，速率控制，力矩控制模式 。

9001cc金沙以诚为本(中国)有限公司官网

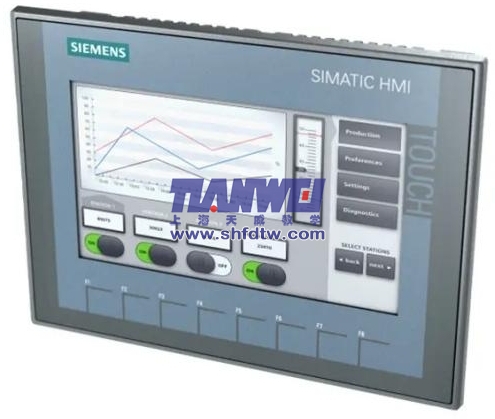

18、触摸屏：接纳西门子KTP700系列触摸屏，按键式/触摸式操作，7"TFT显示屏，65536 颜色，PROFINET接口 。

9001cc金沙以诚为本(中国)有限公司官网

19、步进驱动器�？椋毫较嗖浇缁�，可正定电流规模1.0—4.2A，供电电压DC18-48V，细分1-128，脉冲控制型 。

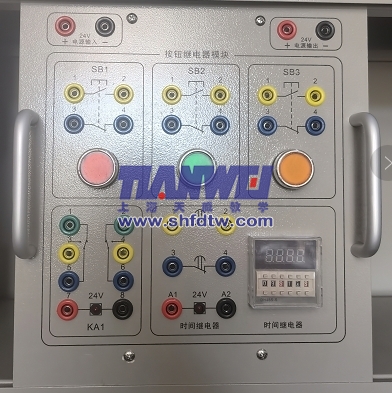

控制�？�Ⅱ（可脱离实验台单独使用）

设置：

20、接纳3mm铝合金长方体为主体结构，包括多组中心继电器、指示灯、按钮等�？� 。

21、控制电路使用弹簧式端子

9001cc金沙以诚为本(中国)有限公司官网

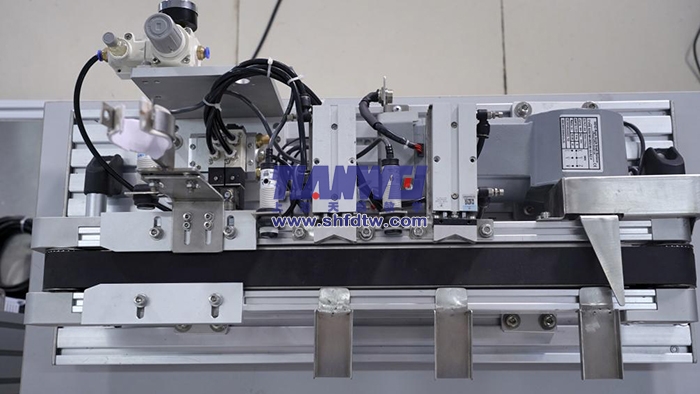

环形传送分拣使命模子

设置：

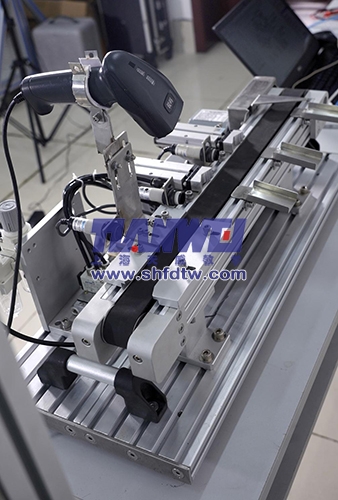

22、功效：模拟生产线自动化控制，变频器控制运送电机实现调速功效，并通过光纤、光电、金属、RFID等多种传感器检测，PLC控制伺服、步进、多种气缸行动完成多种功效 。

23、结构：模子底板由8mm厚铝板加工氧化而成，装有四个玄色铸铝拉手，利便搬运 。底板上方有环形运送带、气念头械手、搬运龙门架、分拣机构、变频电机、伺服电机、步进电机、多种传感器及气缸等组成 。

24、主要部件：

1.三相交流减速电机

1) 额压：380V

2) 功率：25W

3) 减速比:1:50

2.伺服电机

1) 事情电压：230V 3AC

2) PN = 0.1kW ；

3) NN = 3000rpm 4) M0 = 0.32Nm ；

5) MN = 0.32Nm

6) 轴高度 20mm

7) 增量编码器TTL：2500 增量/转

8) 防护品级：IP65

3.步进电机

1) 额定电压：3V

2) 额定电流：2A

3) 步角距：1.8°

4) 电机长度：49mm

5) 坚持转矩：0.48N.m

6) 电机线数：4线

7) 步距精度：5%

8) 绝缘电阻:100MΩ Min 500VDC

9) 耐压:500V AC 1minute

10) 径向跳动：最大0.02mm(450g负载）

11) 轴向跳动：最大0.08mm(450g负载）

4.工业RFID读写器

1)可支持达至1.5W射频功率 ；

2)感应距离可达20cm

3)形状长：82mm ；

4)前端直径：32mm ；

5)调解距离外径：35/38mm ；

6) 线长：1500mm ；

9001cc金沙以诚为本(中国)有限公司官网

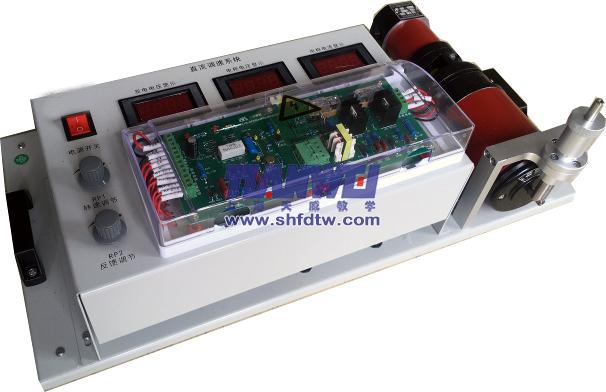

直流调速�？�

设置：

25、直流调速�？榻幽刹馑俜⒌缁聪斓缪购透ǖ缪剐纬杀栈返魉傧低�，调速系统由给定电压、转速负反响、放大电路、触发爆发电路及主电路组成 。要求具有数字显示系统及透明防护罩等 。

26、直流调速PCB线路板接纳插放式设计，利便学员取出 。学员凭证功效要求举行丈量剖析，完成故障诊断与扫除 。

9001cc金沙以诚为本(中国)有限公司官网

电机组�？�

设置：

27、包括步进电机、伺服电机、交流电念头

9001cc金沙以诚为本(中国)有限公司官网

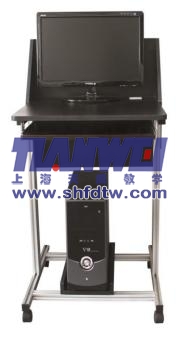

电脑桌

9001cc金沙以诚为本(中国)有限公司官网

设置：

28、功效：工业铝型材框架结构，单工位，设有电脑主机位及键盘支架，用于安排编程电脑 。

29、尺寸：不小于L600mm×W700mm×H780mm

30、桌身：桌体底装有带刹车万向轮，利便移动和牢靠 。

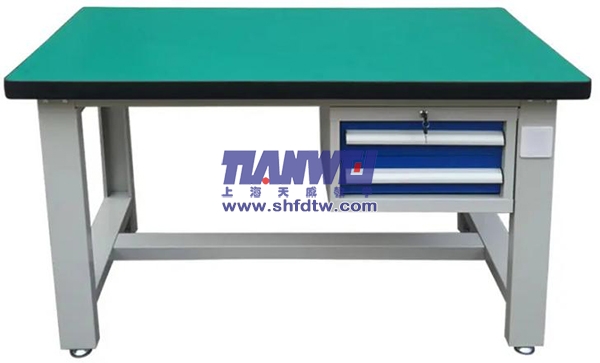

装配桌（防静电装配平台）

设置：

31、功效：由桌身、工具柜、台面组成，用于电气及机械结构的装配平台 。

32、尺寸：不小于L1500mm×W700mm×H780mm

33、桌身：装配桌预设电源插座扩展孔，依据用途可加装电源插座 。整个装配桌可随意拆装，利便运输装置 。

34、工具柜：接纳冷轧钢板折弯焊接而成，工具柜有多个抽屉，可蕴藏工具，安排于装配桌底部一侧 。

35、台面：接纳50mm厚高压复合成型纤维板,外貌笼罩2mm绿色防静电胶皮，四边并以5mm ，PVC截面封边，台面具有耐磨、耐热、耐污及易清洁等特点 。具有耐攻击、耐酸碱、吸震、防静电的功效

9001cc金沙以诚为本(中国)有限公司官网

资源包

设置：

36、实训项目的相关指导课本嘉拷寮资料

37、模拟训练问题、参考程序、手册、编程软件

电气自动控制电路装调维修审核装置主要审核内容

设置：

38、主要审核内容：

（1）触摸屏的工程建设、编辑与下载操作

（2）触摸屏的离线模拟应用

（3）触摸屏的动画元件应用

（4）触摸屏的数值、文本输入显示元件应用

（5）触摸屏的系统综合应用

（6）步进电机驱动器的接线与调试

（7）步进电机驱动器参数的设置

（8）步进电机驱动器与PLC的脉冲定位控制

（9）伺服电机驱动器的接线与调试

（10）伺服电机驱动器参数的设置

（11）伺服电机驱动器与PLC的脉冲定位控制

（12）伺服电机驱动器与PLC的通讯定位控制

（13）PLC与RFID通讯读写编程调试

（14）变频器控制电机的接线与调试

（15）变频器参数的设置

（16）变频器控制环形传送分拣使命模子多段速运行

（17）PLC与变频器通讯运行

（18）分拣使命模子接线与调试

（19）分拣使命模子运行控制程序设计

（20）PLC、触摸屏、变频器、伺服系统综合应用实训

（21）检查双闭环直流调速系统组成 双闭环直流调速系统调试及剖析

工具及仪表

设置：

39、配套装备

（1）专用螺丝刀：与弹簧端子配套使用 1把

（2）大两用螺丝刀 6寸 1把

（3）小两用螺丝刀1把

（4）棘轮式冷压端子钳 1把

（5）内六角 中长杆，9件套装 1套

（6）扒皮钳 6寸 1把

（7）尖嘴钳 6寸 1把

（8）工具箱 10寸 1个

（9）万用表 UT39A+ 1把

（10）清静帽 加厚型 1个

（11）放线器 5种导线 1套

（12）台虎钳 台钳口宽度应大于75mm（不可钻眼装置）1个

（13）小型空压机 24L-750W 1套

（14）配套线材、气管及毗连配件，按现实需求提供

工业自动化实训最新产品
