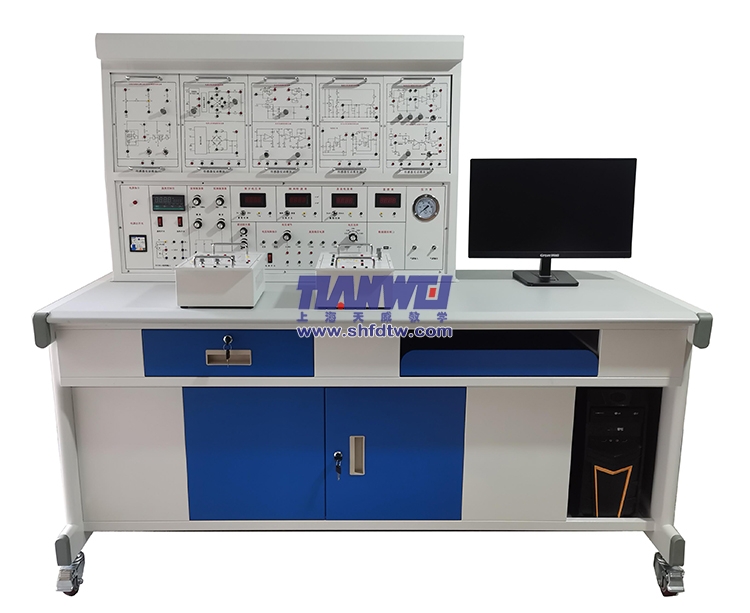

TW-C922型检测与传感转换手艺实验台(配22种传感器)

（电脑自备）

TW-C922检测与转换手艺实验台是在本公司多年生产传感器手艺教学实验装置的基础上，为顺应差别种别，差别条理的专业需要，新推出的�？榛男虏�。
TW-C922检测与转换手艺实验台主要用于各大、中专院�？璧摹白远觳馐忠铡薄ⅰ按衅髟碛胧忠铡薄ⅰ胺堑缌康绮馐忠铡薄ⅰ肮ひ底远潜碛肟刂啤薄ⅰ盎盗康缭颉钡瓤纬痰氖笛樾枰�。

一、特点：
1、转换电路板接纳�？榛峁�，凭证需要选择差别�？�，也便于凭证教学纲要变换增添新的实验�？�。
2、传感器和转化电路�？檎嬗∮械缏吩硗�。这种直观性有助于学生增添感性熟悉、提高实验效果。
3、一个�？槎杂σ焕啻衅�，实验接线利便，电源具有自动�；すπ�。
传感器接纳入口透明有机玻璃制作，较量直观。
二、手艺参数：

三、产品主要结构
TW-C922检测与转换手艺实验台由主控台、传感器、实验�？椤⑽灰铺ḿ堋⑹菔章蘅ḿ按χ贸头Ｈ砑⑹笛樘ㄗ懒糠肿槌�。
（一）主控台部分
提供高稳固的±5V、±15V、±2V-±10V（可调）、±2V-±24V（一连可调）、直流稳压电源；二组温度电源。主控台面板装有空气开关、电压、频率、转速显示表；温度表，温度控制仪微机电源。低频信号系统源1Hz-30Hz（可调）；音频信号源0.4KHz-10KHz；差动放大器，气压表、储气箱；RS232盘算机串行接口。
（二）传感器种类及手艺指标：

（三）实验�？椋�

1.电容式传感器转换电路�？�

2.涡流式传感器转换电路�？�

3.光电式传感器转换电路�？�

4.光纤式传感器转换电路�？�

5.超声波传感器转换电路�？�

6.电阻传感器电路与霍尔式传感器转换电路�？�

7.电感式传感器转换电路�？�

8.压力传感器转换电路�？�

9.压电式速率传感器转换电路�？�

10.温度式传感器转换电路�？�

（四）数据收罗卡及处置惩罚软件

数据收罗卡接纳12位A/D转换、区分率由1/2048，采样周期1ms—1000ms，采样速率可选择，即可单次采样亦能一连采样。标准RS-232接口，与盘算机串行事情。提供的处置惩罚软件有优异的盘算机界面，可以举行实验项目选择与编辑，数据收罗，特征曲线的剖析、较量、文件存取、打印等。

（五）实验桌

实验桌规格1500×700×780（mm），实验桌的两个贮存柜可划分安顿实验模板和盘算机主机及键盘，中心抽屉安顿传感器。主件接纳二种质料，第一种接纳入口三聚氰胺树脂双面贴面板，选用优质PVC直线封边条，第二种实验桌面板接纳密度板，防火板贴面后成形制作。

六、实验项目：

实验1：电阻式传感器的半桥性能实验

实验2：电阻式传感器的全桥性能实验

实验3：半桥、全桥性能实验

*实验4：电阻式传感器的震惊实验

*实验5：电阻式传感器的电子秤实验

实验6：变面积式电容传感器特征实验

实验7：差动式电容传感器特征实验

*实验8：电容传感器的震惊实验

*实验9：电容传感器的电子秤实验

实验10：差动变压器的特征实验

实验11：自感式差动变压器的特征实验

*实验12：差动变压器的震惊实验

*实验13：差动变压器的电子秤实验

实验14：光电式传感器的转速丈量实验

实验15：光电式传感器的旋转偏向丈量实验

实验16：靠近式霍尔传感器实验

实验17：霍尔传感器的转速丈量实验

实验18：涡撒播感器的位移特征实验

实验19：被测体材质对涡撒播感器特征的影响实验

*实验20：涡流式传感器的震惊实验

*实验21：涡流式传感器的电子工业秤实验

实验22：涡流式传感器的转速丈量实验

实验23：温度传感器及温度控制实验（AD590）

实验24：K型热电偶的温度控制实验

实验25：E型热度电偶的温度控制实验

实验26：铂电阻的温度控制实验

实验27：铜电阻的温度控制实验

实验28：磁电式传感器的特征实验

实验29：磁电式传感器转速丈量实验

*实验30：磁电式传感器的应用实验

实验31：压电加速率式传感器的特征实验

实验32：光纤传感器的位移特征实验

实验33：光纤传感器的振动实验

实验34：光纤传感器的转速丈量实验

实验35：压阻式转压力传感器的特征实验

*实验36：压阻式传感器的差压丈量

实验37：超声波传感器的位移特征实验

*实验38：超声波传感器的应用实验

实验39：气敏传感器的原理实验

实验40：湿度式传感器的原理实验

实验41：热释电红外传感器实验B型

实验42：移相器实验B型

实验43：相敏检波器实验B型

备注：带*号实验为思索实验
