透明液压与气压传动PLC综合实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TWZ-QY24
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 13595 人关注该产品

产品详情

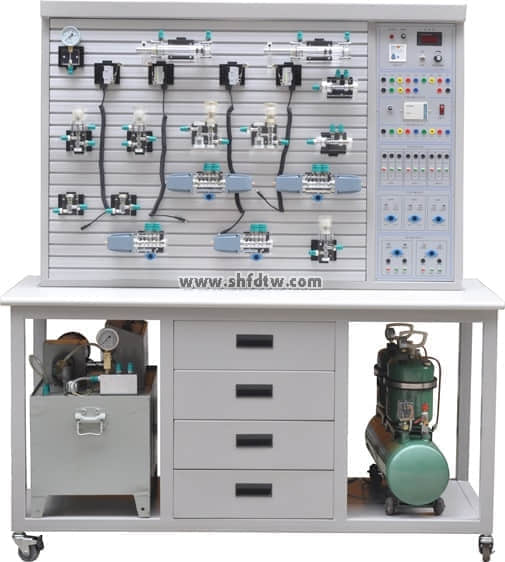

TWZ-QY24透明液压与气压传动PLC综合实训装置

液压与气动PLC控制综合实训装置是我公司凭证高�；缫惶寤云⒌纭⒁嚎刂频慕萄Ц僖�，我公司液压PLC控制与气动PLC控制实训装备的优点，接纳了开放型综合实验台结构，普遍征求专家教授与先生的意见，经一直立异刷新研制而成的。是现在集气动控制手艺、液压传动控制手艺以PLC控制的理想的综合性实训装备。实训可以让学生直观、感性地比照、相识气、电、液各自具有的特点、特色、及优弱点等。

液压实验元件均为透明有机质料制成，透明直观。便于相识掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的事情历程及原理。实验时，组装实验回路快捷、利便。气动实训与液压实训电气主控单位配备2套自力继电器控制，2套自力PLC控制，简质朴用。

9001cc金沙以诚为本(中国)有限公司官网

（盘算机凭证学校要求另行设置）

实训台组成

透明液压与气压传动PLC综合实训装置系统接纳“二合一”双面结构，即一张实验桌可供两组四位学生划分举行气动实验与液压实验，可以双面同时举行气动液压综合实验，优化共享资源，提高产品的性能价钱比。整体结构简朴，适用性强。

透明液压与气压传动PLC综合实训装置为铁质双层亚光密纹喷塑结构。雅观大方，结实耐用，操作利便�；旧柚梦浩笛翟�1套；气动实验PLC控制�？�1套；低噪音空压机1台；液压实验元件1套，液压实验PLC控制�？�1套；液压实验泵站1台。（盘算机凭证学校要求另行设置）。

透明液压与气压传动PLC综合实训装置系统接纳专用自力液压实验泵站，配直流电机无级调速系统，配有油路压力调定功效，可以调定输出压力油的清静事情压力。配备全常用液压元件：每个液压元件均配有装置底板，可利便、随意地将液压元件安顿在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接接纳快换讨论，拆接利便，不漏油。

使用此套实训装备既可划分自力地举行气动控制、液压控制响应的基本回路及其应用实验，也可综合地举行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，以及气-电-液综合控制等。


气下手艺参数

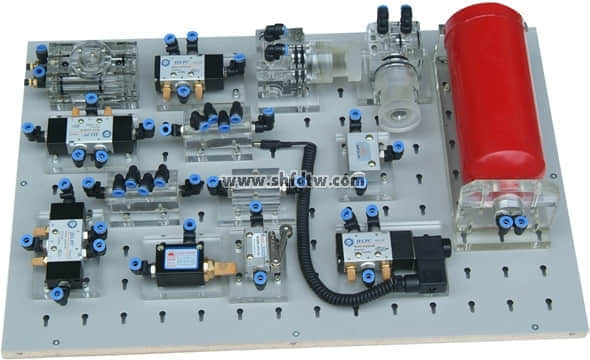

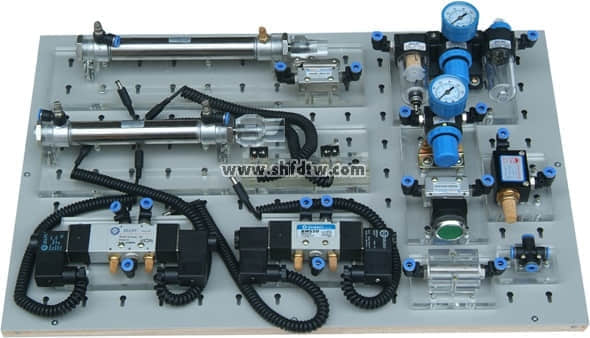

（1）气动元件

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

（2）主要手艺参数

1、电源AC 220V  50HZ

2、直流电源：输入AC 220V，输出DC 24V/2A

3、空气压缩机（基本设置小型机）

4、电机功率：250W     电源：AC220V

5、公称容量：10L

6、额定输出气压1Mpa

7、实训装置外型尺寸：1500mm×900mm×1700mm

（3）主要特点

1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、配备工业用常用气动元件，且均配有过渡底板，可利便、随意地将元件安顿在实验面板（面板带“T”沟槽形式的铝合金型材结构）上�；芈反罱�接纳快换讨论，拆接利便快捷。

3、实训气源压力低，电气控制接纳低电压直流24V电源；实训气路、控制电路清静可靠，设有手动、自动、顺序等控制功效。

4、电气主控单位接纳PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以气动回路为控制工具，增强对PLC控制可编程序控制器的学习及应用。

5、实验控制单位也可以接纳自力的继电器控制单位举行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的相识与掌握。


（4）气动基本实验回路

1、单作用气缸的换向回路                   12、过载�；せ芈�

2、双作用气缸的换向回路                   13、互锁回路

3、单作用气缸速率控制回路                 14、单缸单往复控制回路

4、双作用气缸单向调速回路                 15、单缸一连往复行动回路

5、双作用气缸双向调速回路                 16、直线缸、旋转缸顺序行动回路

6、速率换接回路                           17、多缸顺序行动回路

7、缓冲回路                               18、双缸、同步行动回路

8、二次压力控制回路                       19、回缸联动回路

9、崎岖压转换回路                         20、卸荷回路

10、计数回路                              21、或门型梭阀的应用回路

11、延时回路                                22、快速排气阀应用回路


（5）气动PLC控制综合实训装置设置清单

序号

分 类

元 件 名 称

数 量

1

实训装置

实训桌

1

实训台

1

2

气泵

空气压缩机WY5.2-双头

1

3

组合元件

单作用缸 QGX25ⅹ100

1

双作用缸 QGX25ⅹ100

1

旋转气缸

1

三联件 AC2000

1

减压阀（带压力表）AR2000

1

手动换向阀 H210—08

1

单电磁换向阀（二位五通）4V210-8（DC24V）

2

双电磁换向阀（二位五通）4V220-8（DC24V）

1

双电磁换向阀（三位五通）4V230-8（DC24V）

1

单气换向阀（二位五通）4A210—08

2

双气换向阀（二位五通）4A210—08

2

行程阀（机控）MOV—2

1

行程阀（按钮）MOV—3A

1

或门型梭阀ST—02

2

快速排气阀1/4 QE—02

2

单向节约阀RE—02

2

单向阀1/4

2

顺序阀

2

气容

1

4

附 件

气管PU6ⅹ4

20米盘

5

电器配件

行程开关（装在缸体上）

4个

编程电缆（三菱）

1条

6

工具盒

内六角扳手

2把

螺丝刀

2把

铰剪

1把

运动板手

1把

尖嘴钳

1把

消声器（�。�1/8

2只

消声器（大）3/8

1只

三通（T型三通）? 6

4只

三通（Y型减径三通）? 8—? 6

1只

四通? 6

2只

L型（螺纹二通）601

2只

L型（螺纹二通）602

2只

气孔塞头? 6

10只

生料带

1个

包管丝3A

2只

7

资料

气动PLC控制实训装置使用说明书

1册

光盘（PLC编程软件，PLC程序）

1碟

液压手艺参数：

（1）主要手艺参数

1、电源：AC220V  50HZ

2、直流电源输入AC220V  输出DC24V/3A

3、液压实验泵站电机功率：400W  调速规模0－1500RMP

外型尺寸： 550mm×350mm×450mm

4、液压泵事情时离液压台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）

6、电磁换向阀：AC220V.吸力3Mpa

7、实训装置外型尺寸：1500mm×900mm×1700mm

（2）主要特点

1、液压继电器控制实训装置主要由实训桌、实训台、液压元件和电器控制器件等组件组成。

2、配备全常用液压元件：每个液压元件均配有装置底板，可利便、随意地将液压元件安顿在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接接纳快换讨论，拆接利便，不漏油。

3、实训元件均为透明有机质料制成，便于相识掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的事情原理，实验组装回路快捷、利便。

4、电气主控单位接纳PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制工具，增强对PLC控制可编程序控制器的学习及应用。

5、实验控制单位也可以接纳自力的继电器控制单位举行电气控制，通过较量，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的相识与掌握。

（3）液压基本实训的换向回路

1、用手动换向阀的换向回路

2、用中位性能换向阀的用锁回路

3、用液控平向阀的闭锁回路

4、压力调定回路

5、二级压力控制回路

6、用减压阀的减压回路

7、用增压缸的增压回路

8、用H型换向阀的卸载回路

9、进油节约调速回路

10、回油节约调速回路

11、调速齿轮泵的换向调速回路

12、调速齿轮泵和调速阀组成的复合调速回路

13、流量阀短接的速率换接回路

14、用调速阀勾通联的二次进给同路

15、用调速阀并联的二次进给同路

16、用顺序阀的顺序行动回路

17、用压力继电回的顺序行动回路

18、用行程开关控制的顺序行动回路

19、用行程换向阀的顺序行动回路

20、串联液压缸的同步回路

21、用先导型溢流阀控制的换向回路


（4）透明液压传动PLC控制综合实训装置设置清单

序号

分 类

元 件 名 称

数 量

1

实训装置

实验桌

1张

实验台

1

2

泵站

拖动直流电机

1

专用直流电源及调速控制电路

1

高精度数字转速表

1

压力表

1

齿轮油泵

1

油箱

1

溢流阀

1

滤油器及温度液位计

1

3

组合透明元件

双作用油缸（带行程撞块）

2

弹簧回位油缸

1

增压油缸

1

辅助油箱

1

单向阀

2

液控单向阀

2

溢流阀（直动式）

2

节约阀（直动式）

1

调速阀

2

顺序阀

2

减压阀

1

二位二通电磁换向阀

1

二位四通电磁换向阀

2

“O”型三位四通电磁换向阀

1

“H”型三位四通电磁换向阀

1

“M”型三位四通电磁换向阀

1

二位四通行程换向阀

1

三位五通手动换向阀

1

压力继电器

1

压力表

3

微动行程开关（�？⒊１眨�

2

三通

7

四通

3

4

附 件

毛巾

2条

油盘

1个

透明液压皮管 φ8

20米

专用液压油

15公斤

5

电器配件

电磁阀通用毗连线

3条

压力继电器插头线

1条

编程电缆（三菱）

1条

6

工具盒

螺丝刀6×100（一字、十字）

各1把

铰剪

1把

运动板手

1把

尖嘴钳

1把

内六角扳手M5

1把

内六角扳手M6

1把

内卡簧钳

1把

外卡簧钳

1把

油塞

5只

快速油讨论

5只

种种密封圈

1袋

7

资料

透明液压PLC控制实训装置使用说明书

1册

光盘（PLC编程软件，PLC程序）

1碟

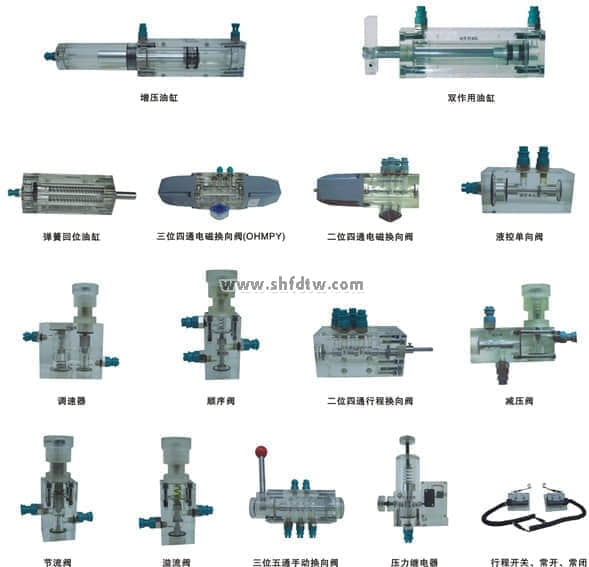

（5）液压元件

9001cc金沙以诚为本(中国)有限公司官网
