气动PLC控制实训装置
- [产品分类]：气动液压PLC实验台
- [规格型号]：TW-QY01
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 91254 人关注该产品
产品详情

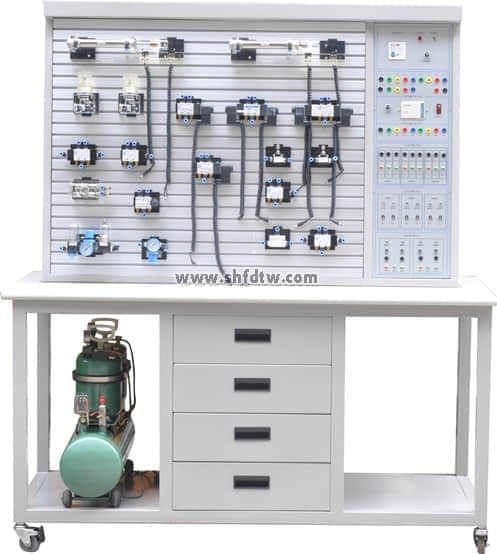

TW-QY01气动PLC控制实训装置
一、主要手艺参数
1、输入电源：220V．允差±l0% ，50Hz；
2、装置容量：≤1kVA；
3、事情情形温度：－5℃～40℃；
4、事情湿度：≤90%(40℃时)；
5、形状尺寸：1500mm×650mm×1750mm
6、静音无油空气压缩机：事情电源：AC220V；电机功率：780W,公称容量165L/min ,额定输出气压0.8Mpa .
7、PLC主机�？椋褐骰∮萌釬X1S-20MR ，12路开关量输入 ，8路继电输出。
8、配有控制�？椋旱缭茨？� ，PLC控制�？� ，继电器控制�？� ，控制按钮�？� ，气动元件自力�？榈�。
二、主要特点
1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构 ，实训桌柜内存放液压元件等。
3、各个气动元件成自力�？� ，且装有带弹性插脚底板 ，可利便、随意地将
元件安顿在实训面板（面板带“T”沟槽形式的铝合金型材结构）上�；�
路搭接接纳快换讨论 ，结构无邪 ，拆接利便快捷。
4、接纳静音空压机 ，为实训室提供一个较好的实训情形。
5、实训气源压力低 ，系统额定压力为0.8 Mpa ，电气控制接纳低电压直流24V电源；实训气路、控制电路清静可靠 ，设有手控、气控、电控等控制功效。
6、实训控制单位可以接纳自力的继电器控制单位举行电气控制 ，也可以接纳PLC控制 ，通过较量 ，突出PLC可编序控制的优越性和先进性 ，加深对PLC编程器的相识与掌握。
7、该装置集种种真实的气动元件 ，继电器控制单位、PLC编程及监控手艺于一体 ，功效强盛 ，顺应规模广。
三、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速率控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速率换接回路
7、缓冲回路
8、二次压力控制回路
9、崎岖压转换回路
10、计数回路
11、延时回路
12、过载�；せ芈�
13、互锁回路
14、单缸单往复控制回路
15、单缸一连往复行动回路
16、直线缸、旋转缸顺序行动回路
17、多缸顺序行动回路
18、双缸、同步行动回路
19、回缸联动回路
20、卸荷回路
21、或门型梭阀的应用回路
22、快速排气阀应用回路
23、PLC编程软件学习和使用
24、PLC与盘算机的通讯 ，在线调试、监控
25、PLC控制的液压基本回路实训（优化控制）
气动PLC控制实训装置设置清单
序号
名 称
型 号
数目
备注
1
实训桌
1张
2
实训台
1台
3
PLC主机�？�
三菱FX1S-20MR
1块
4
电源�？�
1块
5
继电器控制�？�
1块
6
PLC控制按钮�？�
1块
7
静音无油空气压缩机
1台
8
单作用缸
QGX25ⅹ100
1只
9
双作用缸
QGX25ⅹ100
2只
10
旋转气缸（透明）
1只
11
三联件
AC2000
1只
12
减压阀（带压力表）
AR2000
1只
13
手动换向阀
H210—08
1只
14
单电磁换向阀（二位三通）�？�
3V210-8
1只
单电磁换向阀（二位三通）常闭
3V210-8
1只
15
单电磁换向阀（二位五通）
4V210-8
2只
16
双电磁换向阀（二位五通）
4V220-8
1只
17
双电磁换向阀（三位五通）
4V230-8
1只
18
单气换向阀（二位五通）
4A210—08
2只
19
双气换向阀（二位五通）
4A220—08
2只
20
行程阀（机控）
MOV—2
1只
21
行程阀（按钮）
MOV—3
1只
22
行程阀（按钮带锁）
MOV—3A
1只
23
或门型梭阀
KV—08
2只
24
快速排气阀
QE—02
2只
25
单向节约阀
ASC-08
2只
26
单向节约阀（装在缸体上）
JSC601
7只
27
单向阀
1/4
2只
28
顺序阀（透明）
1只
29
气容
1只
30
消声器
1/8
2只
31
消声器
1/4
1只
32
三通（T型三通）
? 6
4只
33
三通（Y型减径三通）
? 8—? 6
1只
34
四通
? 6
2只
35
气管
PU6ⅹ4
20米
36
行程开关（装在缸体上）
2只
37
编程电缆（适配器）
三菱
1条
38
工具
1套
39
气孔塞头
? 6
10只
40
气动实训说明书
1册
41
三菱PLC编程软件、程序软件
光盘
1盘
