工业液压传动与PLC控制实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：气动液压PLC实验台
[规格型号]：TW-QY11
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 102518 人关注该产品

产品详情

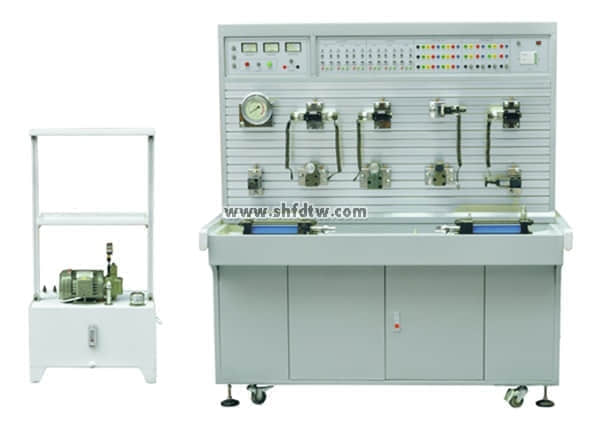

TW-QY11工业液压传动与PLC控制实训装置

（带组态软件控制）

液压传动部别离艺参数及指标：

工业液压传动与PLC控制实训装置集真实的液压元件、各执行�？椤⒓痰缙骺刂频ノ弧LC编程控制手艺于一体，液压元件成自力�？�，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成种种液压系统回路，电机和泵轴承式毗连（一体化）再和油箱牢靠在一起，油箱和控制屏单独安排 ；带有三相电源泄电� ；�，直流电源带有过流� ；�，系统额定压力为6.3Mpa。


手艺参数：

输入电源：三相五线，380V．允差±l0%，50Hz。

直流电源：DC24V

装置容量：<3kVA。

变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。

PLC选用三菱FX1S-20MR主机，主机为12点开关量输入，8点开关量输出

配有控制�？椋旱缭茨？�，PLC控制�？�，继电器控制�？�，控制按钮�？榈�。

电机：额定电压380V．额定功率1.5kW，绝缘品级B

液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。

通过机械控制，古板继电器控制，先进的PLC自动控制及MGGS组态软件控制、监控手艺于一体，无邪实现其功效。


液压元器件设置清单：

序号

型号/规格

名称

数目

单位

1

实训台

1

台

2

1520×700×1750（mm）

实训桌

1

张

3

电脑推车

1

张

4

380V、24V

电源�？�

1

块

5

按钮�？�

1

块

6

继电器控制�？�

1

块

7

电磁阀电控�？�

1

块

8

三菱FX1S-20MR

PLC�？�

1

块

9

2FRM5-31B/15QB

二通流量阀（调速阀）

2

只

10

2WE6A61B/CG24N9Z5L

二位二通电磁换向阀

1

只

11

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

只

12

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

只

13

4WMM6C50BF

二位四通手控换向阀

1

只

14

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀（O）

1

只

15

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀（M）

1

只

16

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀 (H)

1

只

17

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀 (P)

1

只

18

LI-10B

单向节约阀

1

只

19

I-10B

单向阀

1

只

20

Y-10B

先导式溢流阀

1

只

21

DG-02B

直动式溢流阀

1

只

22

XYI-25B

先导式单向顺序阀

1

只

23

J-10B

直先导式减压阀

1

只

24

IY-25B

液控单向阀

2

只

25

HED40P15/100Z14L24

压力继电器

2

只

26

三通

4

只

27

四通

3

只

28

MOB40-200

油缸（卧式带杆头）

2

只

29

YN-100ZQ/10MPa

耐震压力表

1

只

30

行程开关

4

只

31

靠近开关

4

只

32

胶管

M16*1.5/8I-W-0.5M(装好快捷讨论)

10

根

33

M16*1.5/8I-W-0.7M(装好快捷讨论)

15

根

34

M16*2.4

O型圈

4

个

35

11*1.9

O型圈

3

个

36

电机电源线（制作好）三相四线电线

1

根

37

油箱铁盘（一个为平一个为弯）

1

个

38

泵站（油箱）

1

个

39

液压实训指导书

1

册

40

PLC编程软件、组态控制软件及程序

1

盘

41

三菱

编程电缆

1

条

42

工具

1

套



可以完成的实训项目

可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典范实训如下：

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节约调速回路

6、回油节约调速回路

7、旁油节约调速回路

8、液压缸差动毗连的快速运动回路

9、调速阀短接速率换接回路

10、调速阀串联的速率换接回路

11、调速阀并联的速率换接回路

12、用换向阀的换向回路

13、用“O”型性能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序行动回路

16、用压力继电器控制的顺序行动回路

17、用行程开关控制的顺序行动回路

18、用调速阀控制的同步回

19、PLC编程软件学习和使用

20、PLC与盘算机的通讯，在线调试、监控

21、PLC控制的液压基本回路实训（优化控制）


组态仿真画面演示控制的液压控制实训项目

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节约调速回路

6、回油节约调速回路

7、旁油节约调速回路

8、液压缸差动毗连的快速运动回路

9、调速阀短接速率换接回路

10、调速阀串联的速率换接回路

11、调速阀并联的速率换接回路

12、用换向阀的换向回路

13、用“O”型性能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序行动回路

16、用压力继电器控制的顺序行动回路

17、用行程开关控制的顺序行动回路

18、用调速阀控制的同步


用组态仿真画面演示控制的液压控制实训示列

9001cc金沙以诚为本(中国)有限公司官网

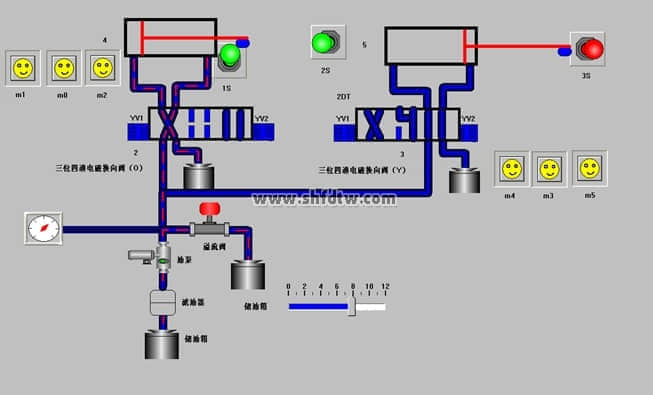

用行程开关控制的顺序行动回路


9001cc金沙以诚为本(中国)有限公司官网

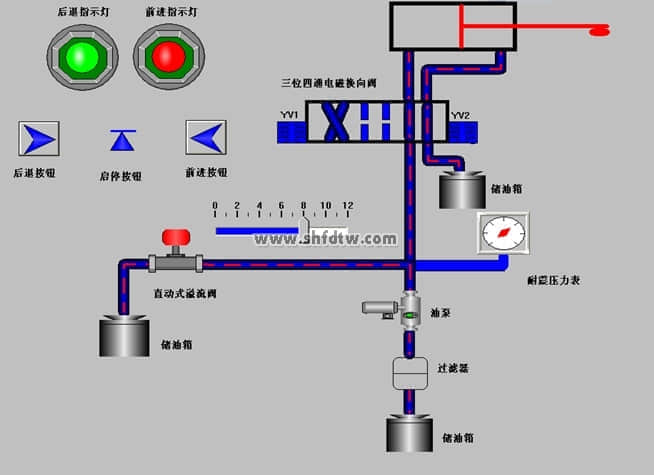

用智能换向阀的闭锁回路
