TW-QY13工业型液压与气压传动PLC控制综合实训装置

一、概述

液压与气压传动PLC控制综合实训装置接纳“二合一”结构 ，配备两套实验装备 ，一套为气动与PLC实训平台 ，另一套为液压传动与PLC实训平台 ，且各自配有自力的PLC电气控制装备。

统一套装置既可以划分自力进行液压控制、气动控制的响应基本同路及其应用实验 ，又可以举行PLC编程及应用控制实验 ，适用于“液压传动与控制”、“液压与气压传动”、“气下手艺”等相关课程的教学实训。

工业型液压与气压传动PLC控制综合实训装置(图1)


工业型液压与气压传动PLC控制综合实训装置(图2)

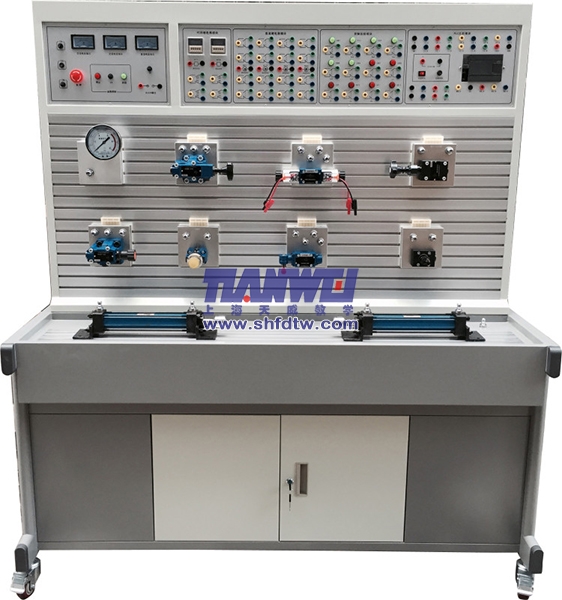

液压面

工业型液压与气压传动PLC控制综合实训装置(图3)

工业型液压与气压传动PLC控制综合实训装置(图4)

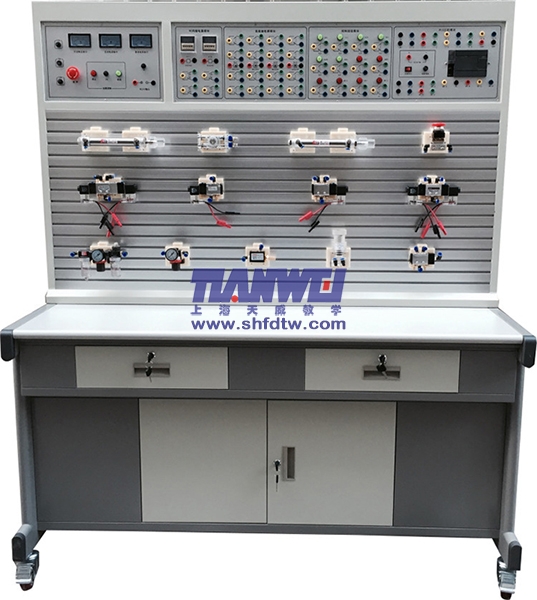

气动面

二、实训装置功效

1、液压与气动PLC控制综合实训装置 ，实训装置由实训台、实训桌、电源� ？椤LC电气控制� ？椤⒓痰缙骺刂颇 ？椤⒖刂瓢磁ツ ？椤⑹奔浼痰缙髂 ？椤⒁貉贡谜尽⒁貉乖⑵谩⑵茸槌�。

2、实训台：双面铝材结构平台 ，接纳洞开式结构的操作板 ，种种液压元件和气动元件配有双弹簧卡塑料快换底板 ，可无邪按插T型槽板上 ，学生用带有快速讨论的毗连受在各液压元件气动之间毗连。毗连利便简朴 ，再配上可编程控制器的控制 ，组成具有一定功效的液压与气动 ，具有很强的实操性 ，本实训台还可以同时完成液压和气动的系统实训。凭证需要课程需求 ，迅速组合成恣意液压系统或气动系统的恣意回路。

3、实训桌：铁质双层亚光密纹喷塑结构或全钢框架结构 ，带有集中网络实训遗油设计 ，实训桌下方设有元器件贮存柜 ，用于存放元器件。

4、所有的液压元底部装置了“一种塑料快速拆装底板”置换回路液压元件快捷、利便。

5、电器元件：所用电器元器件所有接纳国际海内着名厂家元器件性价比高 ，性能稳固 ，清静系数高。

6、液压元件：所有接纳国际先进的力士乐手艺北京华德工业液压元件 ，使用清静可靠 ，贴近工业化 ，性能参数完全切合教学纲要的要求 ，且完全切合工业应用标准 ，所有液压阀均设置有专用的弹卡式装置液压毗连板。

7、实训回路搭接：接纳快速讨论毗连 ，每个讨论都配有带自锁结构的单向阀（纵然实训历程中讨论未接好而脱落 ，亦不会有压力油喷出 ，包管实训清静）。

8、实训控制方法多样化：实训回路可运用机械控制、古板的继电器控制、先进的PLC自动控制等多种控制手艺 ，让学员门全方位、多条理的深入相识液压系统的控制多样化 ，从而磨炼学生的无邪应用能力。

9、实训装备的扩展性：实训设置计划可凭证详细要求举行设置 ，也可对实训装备增添响应的� ？槔词迪侄允笛堤üπУ睦┱� ，所有� ？槎冀幽赏ㄓ蒙杓票曜� ，可利便、随意的扩展。

10、可编控制器（PLC）能与PC机通讯：实现电气自动化控制、可在线编程监控及故障检测 ，以及可以运用PC机与PLC对液压控制系统举行深入的二次开发等。

11、优良的液压供油系统：液压油泵接纳法兰装置方法 ，大大的减小了事情运行噪音 ，并且液压供油系统在通例的基础上增添了调理系统 ，越发可靠简直保了实训历程中的供油稳固性。

12、装备的清静品级性：实训台设计完全凭证国家清静标准执行 ，所有电气控制均有接地�；ぁ⒐乇；ぁ⒍搪繁；ぁ⑿沟绫；さ裙π獒雇牙牍┑� ，液压泵站接纳低压系统 ，清静供压的基础上完全知足实训供压 ，整套装备具有较高的清静使用性能。

三、手艺参数

1、输入电源：三相五线 ，380V．允差±l0% ，50Hz。

2、直流电源：DC24V

3、装置容量：<3kVA。

4、事情情形温度：－5℃～40℃；

5、事情湿度：≤90%(40℃时)；

6、形状尺寸：1520mm×1050mm×1750mm

7、液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表 ，L-HL46号液压油。变量叶片泵：压力7MPa．排壁8mL/r ，转速1420r/min。电机：额定电压380V．额定功率1.5kW ，绝缘品级B。

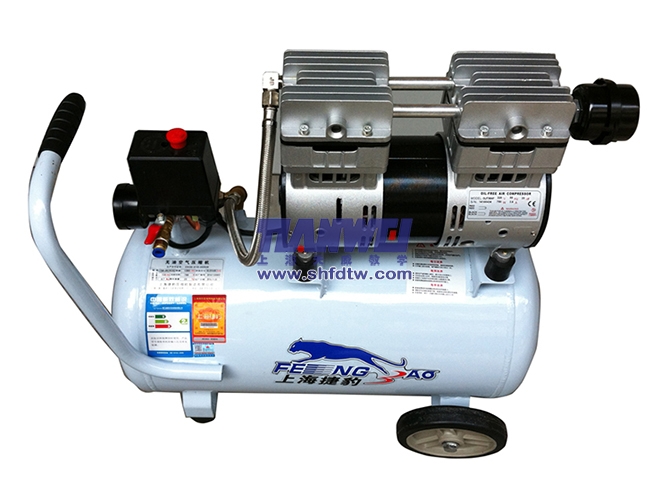

8、无油静音空气压缩机：事情电源：AC220V；电机功率：550W,公称容量24L,额定输出气压0.7Mpa。

9、电源� ？椋旱缭床勘姹鹋溆幸桓�380V电压表、直流电压表、电流表 ，监视装置的交、直流输入电源及电流指示。启动/阻止按钮主要用于控制液压泵站与气泵是否通电。设置急停按钮等 ，提供电气控制电路中的AC220V交流电压、DC24V直流电压。

10、PLC 主机� ？椋褐骰∮萌釬X1S-20MR主机 ，主机为12点开关量输入 ，8点开关量输出。

11、配有控制� ？椋篜LC主机� ？椤⒅绷骷痰缙髂 ？椤⒖刂瓢磁ツ ？椤⑹奔浼痰缙髂 ？榈�。

12、通过机械控制 ，古板继电器控制 ，先进的PLC自动控制、监控手艺于一体 ，无邪实现其功效。

13、液气压仿真教学软件：

（1）提供了大宗液压和气动标准元件的图库、事情原理剖视图和详细的功效形貌 ，种种回路都逼真地模拟这些元件的事情历程及原理。

（2）并可在回路中设置相关元件的手艺参数。能举行液/气压知识的学习以及 回路的设计、测试和模拟。

（3）可设计并绘制切合工业标准化的回路图 ，包括：液/气压回路图、电液/气控制电路图、液/气电-控制回路。

（4）软件能够判别回路设计是否准确 ，并给出提醒。

（5）便于在教学中先生的解说和学生对气动元件事情原理的明确掌握。提高了学生的学习兴趣 ，引发学习的自动性。

四、液压与气动元器件设置清单

序号

型号/规格

名称

数目

单位



液压元器件



1


实训台

1

台

2

1520×1050×1750（mm）

实训桌

1

张

3


电脑推车

1

张

4


导线架

1

个

5

FX1S-20MR

PLC主机� ？�

2

块

6

380V、24V

电源� ？�

2

块

7


控制按钮� ？�

2

块

8


时间继电器� ？�

2

块

9


无油静音空气压缩机

1

台

10

泵站

电机

1

台

11

变量叶片泵

1

台

12

油温液面计

1

只

13

空气滤清器

1

只

14

吸油过滤器

1

只

15

耐震不锈钢压力表

1

只

16

油管托盘架

1

套

17

油箱

1

只

18

MOB40-200

双作用油缸

2

只

19

2FRM5-31B/15QB

二通流量阀（调速阀）

2

只

20

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

只

21

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

只

22

4WMM6C50BF

二位四通手控换向阀

1

只

23

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀（O）

1

只

24

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀（H）

1

只

25

DRVP10-1-10

单向节约阀

1

只

26

RVP10-10B

单向阀

1

只

27

DB10-1-50B/100U

先导式溢流阀

1

只

28

DBDH6P10B/100

直动式溢流阀

1

只

29

DZ10-1-30B/100

先导式顺序阀

1

只

30

DR10-4-50B/100Y

先导式减压阀

1

只

31

SV10PA2-30B

液控单向阀

2

只

32

HED40P15/100Z14L24

压力继电器

2

只

33


三通

4

只

34


四通

3

只

35

YN-100ZQ/10MPa

耐震压力表

1

只

36


行程开关

4

只

37

胶管

M16*1.5/8I-W-0.9M(装好快速讨论)

10

根

38

M16*1.5/8I-W-0.7M(装好快速讨论)

15

根

39


电机电源线

1

根

40

三菱

编程电缆

2

条

41


实验导线

2

包

气动元器件

42

MSA25ⅹ100-S

单作用气缸

2

只

43

MA25ⅹ100-S

双作用气缸

1

只

44


旋转气缸

1

只

45

AC2000

三联件

1

只

46

AR2000

减压阀（带压力表）

1

只

47

H210—08

手动换向阀

2

只

48

3V210-8（DC24V）

单电磁换向阀（二位三通）� ？�

1

只

49

3V210-8（DC24V）

单电磁换向阀（二位三通）常闭

1

只

50

4V210-8（DC24V）

单电磁换向阀（二位五通）

2

只

51

4V220-8（DC24V）

双电磁换向阀（二位五通）

1

只

52

4V230-8（DC24V）

双电磁换向阀（三位五通）

1

只

53

4A210—08

单气换向阀（二位五通）

2

只

54

4A210—08

双气换向阀（二位五通）

2

只

55

MOV—2

行程阀（机控）

1

只

56

MOV—3

行程阀（按钮）

1

只

57

MOV—3A

行程阀（按钮带锁）

1

只

58

KV—08

或门型梭阀

2

只

59

QE—02

快速排气阀

2

只

60

ASC—08

单向节约阀

2

只

61

JSC601

单向节约阀（装在缸体上）

7

只

62

1/4

单向阀

2

只

63


顺序阀

1

只

64


磁性开关

4

只

65


气容

1

只

66

PU6ⅹ4

气管

20

米

67

? 6

三通（T型三通）

4

只

68

? 6

直通

1

只

69

? 6

四通

4

只

70

? 6

气孔塞头

10

只

71


液压与气动实训指导书

2

册

72


PLC编程软件及控制及程序

1

盘

73


工具

1

套

五、液压基本实训项目

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节约调速回路

6、回油节约调速回路

7、旁油节约调速回路

8、液压缸差动毗连的快速运动回路

9、调速阀短接速率换接回路

10、调速阀串联的速率换接回路

11、调速阀并联的速率换接回路

12、用换向阀的换向回路

13、用“O”型性能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序行动回路

16、用压力继电器控制的顺序行动回路

17、用行程开关控制的顺序行动回路

18、用调速阀控制的同步回路

19、PLC控制的一连往返回路；

20、PLC控制的延时返回的单往复回路。

21、时间继电器控制的顺序回路

22、PLC与盘算机的通讯 ，在线调试、监控

23、PLC控制的液压基本回路实训（优化控制）

六、气动基本实训项目

1、单作用气缸的换向回路

2、双作用气缸的换向回路

3、单作用气缸速率控制回路

4、双作用气缸单向调速回路

5、双作用气缸双向调速回路

6、速率换接回路

7、缓冲回路

8、二次压力控制回路

9、崎岖压转换回路

10、计数回路

11、延时回路

12、过载�；せ芈�

13、互锁回路

14、单缸单往复控制回路

15、单缸一连往复行动回路

16、直线缸、旋转缸顺序行动回路

17、多缸顺序行动回路

18、双缸、同步行动回路

19、四缸联动回路

20、卸荷回路

21、或门型梭阀的应用回路

22、快速排气阀应用回路

23、残压扫除回路

24、自动与手动运用回路

25、双手操作回路

26、PLC控制的行程开关顺序行动回路

27、PLC控制的一连往返回路

28、PLC控制的延时返回的单往复回路
