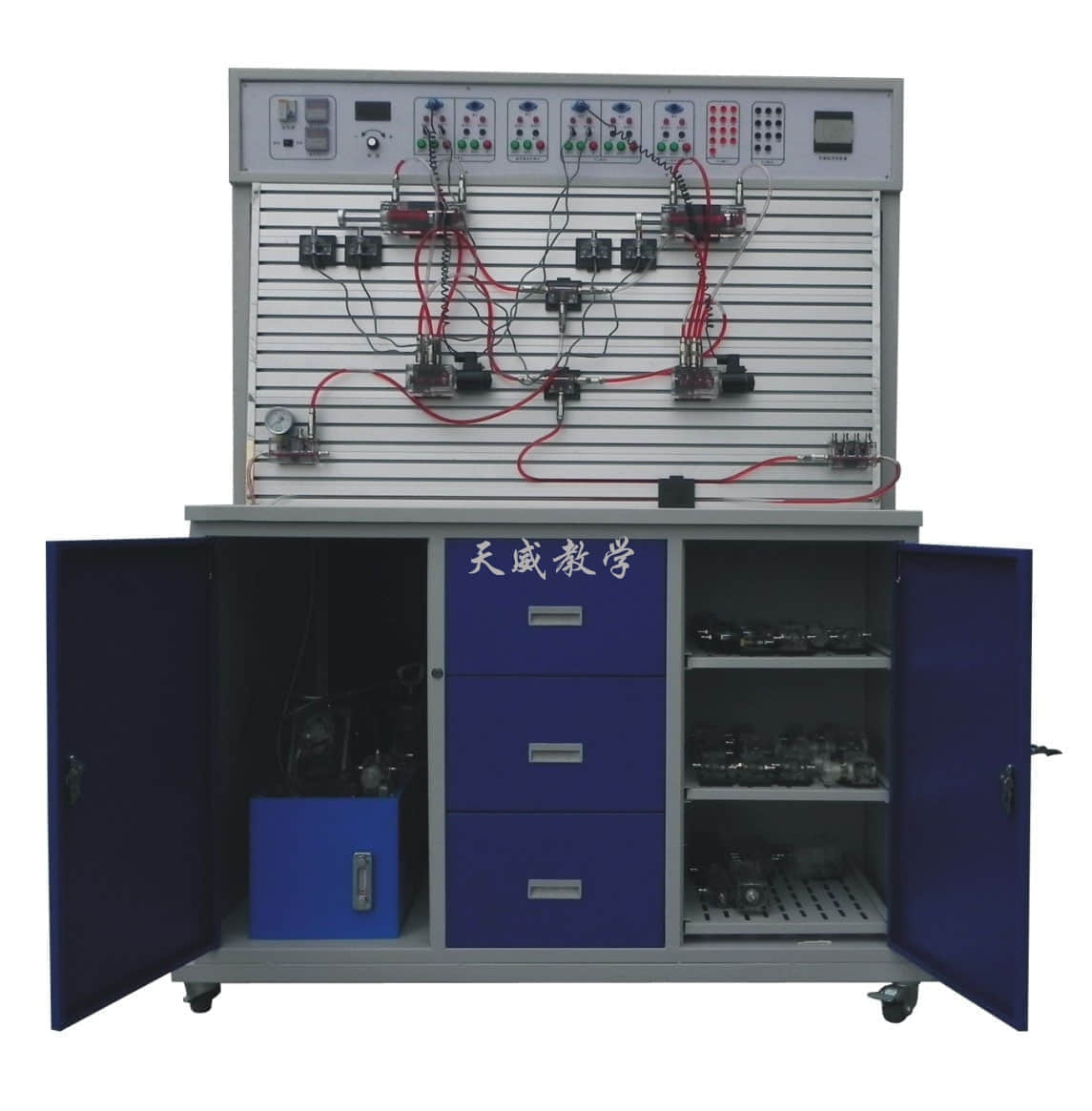

TWZ-QY21透明液压PLC控制教学实验台

一、概述
本透明液压PLC控制教学实验台学习了外洋的入口实验台，其功效又参考了海内液压元件特点，以是越发适合于海内的教学要求
。透明液压PLC控制教学实验台接纳透明液压元件，组合插式结构，运动油路讨论，通用电气线路，使用附配工具质料，参照说明书，可以利便的举行种种常用液压传动的控制，实验及测试，可以让学生相识油路及液压元件内部的原理，结构及事情历程，是液压传动教学的理想装备
。为了作育大宗的掌握液压传动基础知识和现实操作手艺的手艺工人、手艺员、工程师、运送到社会主义建设的各条战线
。我上海9001cc金沙以诚为本公司凭证《液压传动》、《液压原理》、《机械基础》、等课本内容要求和海内液压元件特点，参考外洋先进手艺，经由多年的起劲探索，我们以理论为依据，以实验为手段，接纳高细密度加工工艺，战胜了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件外貌光洁度，结构精度要求高的一系列现实难题，最终研制乐成TW-Y型透明液压传动演示系统
。它填补了手艺、中专、大专院校的液压传动通用教学装备的国家空缺
。

二、主要手艺指标

(1) 电源：220V 50Hz   (市电)
(2) 演示台形状尺寸：
1200mm（长）×600mm（宽）×1800mm（高）
。
(3) 油泵电机：Z-400 直流电念头，
功率：400W 并配专用稳压直流电机调速器，
调速规模：0-2000RMP
(4) 演示实验油路液流要求压力仅需0.3-0.5Mpa
(油泵最高压力：Pmax＝1.5Mpa)
(5) 液压泵事情时离液压台1.5m远处噪声≤58dB
。

三、十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型性能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节约调速回路
10.回油节约调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速率换接回路
14.二次进给回路
15.用顺序阀的顺序行动回路
16.用压力继电器的顺序行动回路
17.用电器行程开关的顺序行动回路
18.用行程阀的顺序行动回路

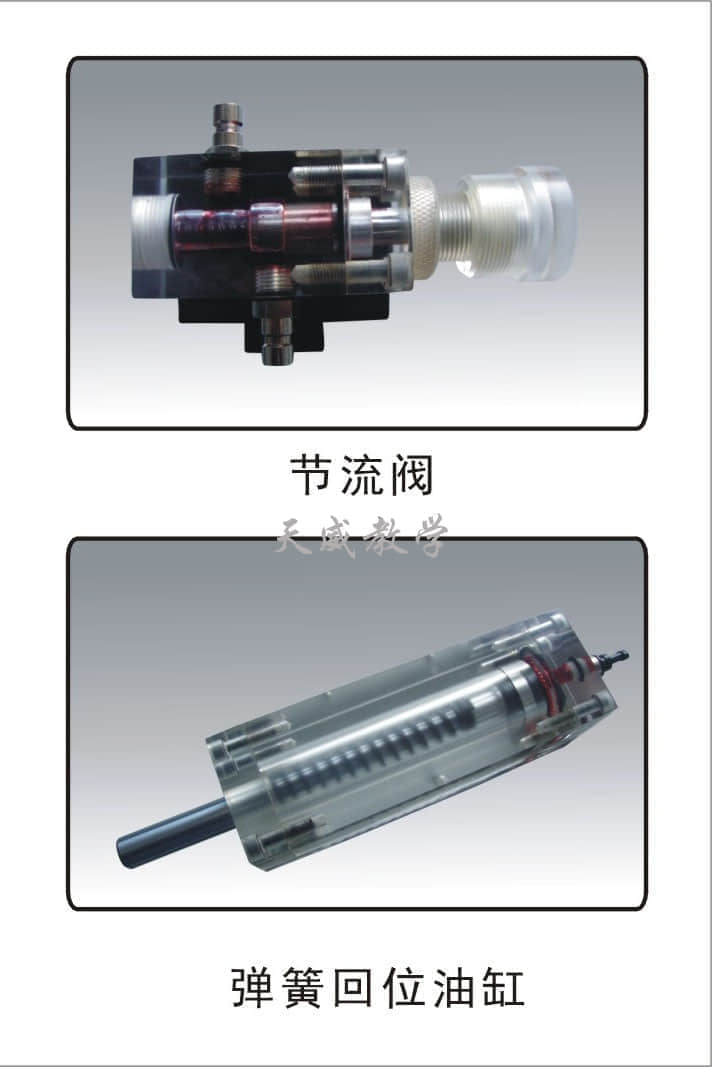

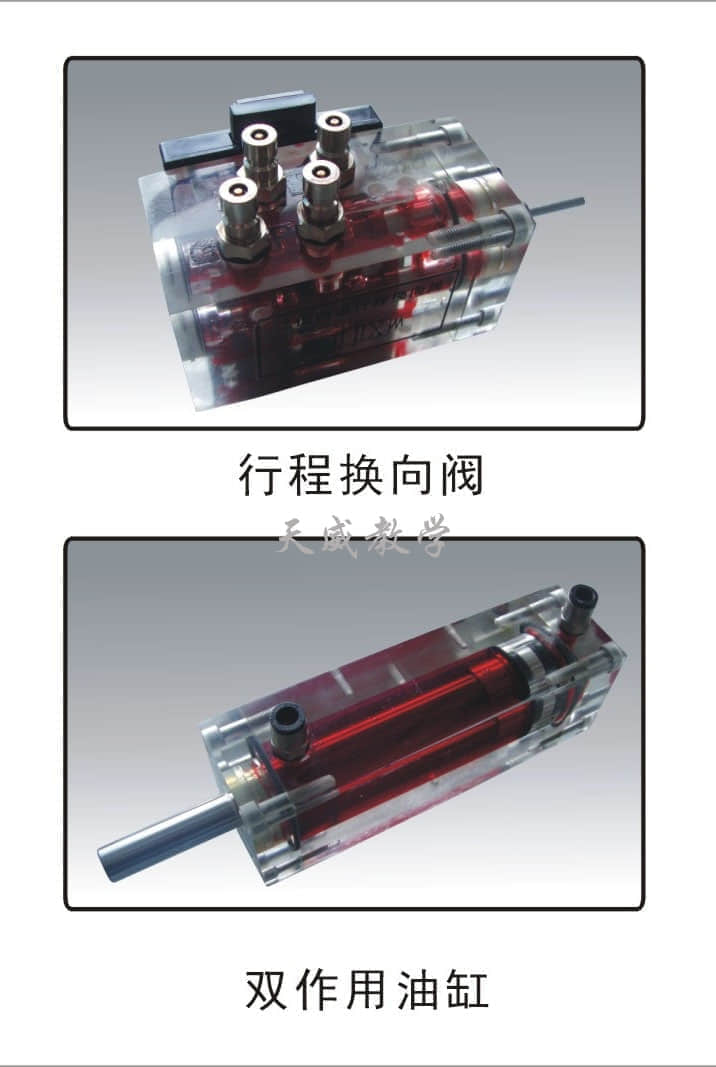

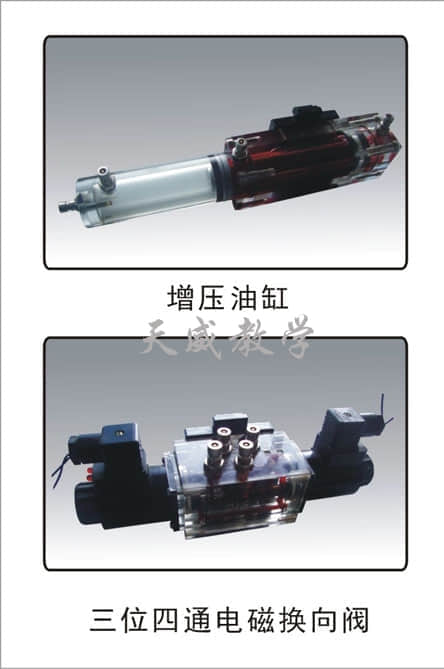

部分透明阀样品

气动液压实验台的应用是很普遍的，基本上在各个领域都有应用，好比水压探伤以及种种仪器的耐压测试、爆破测试、静压测试等，还可以对一些压力一起举行校正，向高压反应装置注入化学反应试剂等，尤其对一些消防水带以及灭火器材等可以举行压力测试以及爆破测试，这在事情生产中尤为主要，生涯中这种气动液压试验台也是用的着的，好比对汽车制动系统的检测等都是很好用的
。

然后将溢流阀门调至最低处，看是否会漏油，若是会的话就要阻止运行，查明缘故原由之后才华正常运转
。等一切正常之后就可以举行检测了，在检测当中，也要视察是否漏油漏气等情形，若是泛起这样情形一定要实时处置惩罚
。气动液压实验台它的清静性能是很是高的，由于有自动控制开关，这种试验台它的适用性照旧很是强的，精度高，适合检测
。
