液晶电视、DVD组装调试与维修手艺实训台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：家电实验室装备
[规格型号]：TW-J535
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 8808 人关注该产品

产品详情

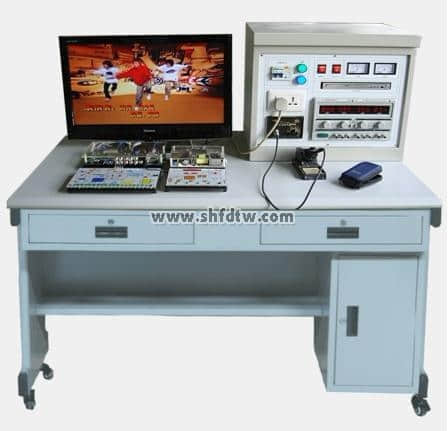

TW-J535液晶电视、DVD组装调试与维修手艺实训台



一、手艺指示

1.输入电源：单相三线制AC220V±10% 50HZ

2.事情情形：温度-10℃～+40℃ 相对湿度＜85%（25℃）

3.整机容量：＜300VA

4.清静�；ぃ盒卸缌鳌�30mA、行动时间≤0.1s

9001cc金沙以诚为本(中国)有限公司官网

二、液晶家电实验装置实验机种设置

1.液晶家电实验装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成

实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

2.交流电源（均带有过流�；ぃ�

输出电源： 220V 50HZ

3.直流电源：24V、+12V、5V

4.彩色信号爆发器

（1）输出信号频率规模：第12频道

（2）电视信号形式:分为圆、点、格、是非格、彩色、单色等16种形式,可通过按键直接选择

（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口）

（4）信号制式：PAL-D/K

5.装备设置：

（一）液晶显示器：32寸 比照度： 600：1，亮度：500cd/m2, 反应时间：＜16ms

（二）实训组件

液晶家电实验装置由液晶彩电�？椤VD视盘机、智能实训审核系统组成。

1.液晶彩电实训�？�

智能实训审核系统、微电脑电路单位、开关电源电路单位、背光驱动电路单位、�？丶氨净炭刂频ノ弧⑿藕攀淙胧涑龅ノ弧⒁羝荡χ贸头９Ψ诺缏返ノ弧⒛谥蒙韫逝殴氏低常ǹ捎傻缒运婊收系悖�

2.智能实训审核系统

1、盘算机可以监控1-126台家用电器智能审核台

2、已设置20多个故障点。

3、具有发卷功效

4、具有收卷功效

5、具有单台和所有实验台清零功效

6、具有自动检测各家用电器审核台的通讯联机情形

7、可以天生学生小我私家效果单

8、可以对学生审核情形举行统计、剖析

9、设有进入系统密码，进入系统后能够修改密码

10、具有打印功效

11、具有答题次数限制功效

12、学生台配智能答题器，学生可以通过答题器与都师举行数据交流

（三）液晶电视维修实训装置实训桌：整体结构接纳钢质喷塑结构，并设有四个万向轮和四个牢靠调理机构，便于移动和牢靠，利于实验室结构。桌面为防水、防火、耐麿高密度板、结构结实，造型雅观大方。设有抽屉和柜门，用于安排工具和资料等。

三、实训内容：

1.功放输出芯片局部损坏或左扬声器损坏

2.主板+12V电源丧失

3.红外吸收头损坏

4.红外吸收头电源丧失

5.功放输出芯片局部损坏或右扬声器损坏

6.按键开关损坏

7.显示器背光电源电路故障。

8. CPU 正5V电源丧失

9.显示器去屏信号电源丧失

实验一 显示器背光电源电路故障演示实验

一、目的要求

1、相识液晶电视机高压背光电路事情须要的条件

2、掌握开关电源故障的检测要领

二、实验装备

1、液晶电视实训台

2、万用表

三、实验办法

首先西席机电脑将故障2发送至学生台，模拟爆发此故障

四、故障征象

翻开液晶电视机，无光，无图，有声音

五、磨练办法

1、用万用表测液晶电视通用测试板P1处55V直流电压是否正常。（参考点GND）

2、经丈量P1处测试点电压为零，55V电压没有送至高压驱动板造成此故障。

3、由此判断此故障为开关电源输出电路不正常所爆发。凭证故障编号在学生答题器输入故障代码31,按确认键，电视机恢复正常。

六、剖析与讨论

试剖析液晶电视正常事情必需具备哪几个条件？

实验三 按键开关损坏演示实验

一、目的要求

1、相识液晶电视机按键电路事情原理

2、掌握按键故障的检测要领

二、实验装备

1、液晶电视实训台

2、万用表

三、实验办法

首先西席机电脑将故障4发送至学生台，模拟爆发此故障

四、故障征象

翻开液晶电视机，声音图像正常，�？夭僮髡�，按键操作无反应。

五、磨练办法

1、用万用表电压档丈量液晶电视通用测试板P3的电压。

2、经丈量P3处测电压为0V。正常时的电压为12V。（参考点为P2）

3、由此判断此故障为按键电源电路不正常所爆发。凭证故障编号在学生答题器输入故障代码33,按确认键（即#）电视机按键控恢复正常。

4、此故障为按键至按键驱动板断路所引起，以是造成键盘控制失灵。个体按键失灵磨练同样。

六、剖析与讨论

剖析液晶电视按键控制电路与红外控制电路的相同点与差别点。

实验四 红外吸收头损坏演示实验

一、目的要求

1、相识液晶电视机�？氐缏�

2、掌握�？氐缏饭收系募觳庖�

二、实验装备

1、液晶电视实训台

2、万用表

三、实验办法

首先西席机电脑将故障5发送至学生台，模拟爆发此故障

四、故障征象

翻开液晶电视机，声音图像正常，按键选择正常，�？仄鞑僮魑薹从�。

五、磨练办法

1、用万用表电压档丈量液晶电视通用测试板P4的电压

3、按�？仄魑薹ǖ骼硪袅亢推档赖�,经丈量P4处测电压为0V。正常时的电压为+5V。（参考点为GND）

4、由此判断此故障为�？匚胀匪�。凭证故障编号在学生答题器输入故障代码34,按确认键电视机恢复正常。

5、此故障为�？匚胀匪鸹邓�。

六、剖析与讨论

剖析液晶电视�？匚盏缏返氖虑樵�？

实验五 红外吸收头电源丧失演示实验

一、目的要求

1、深化电视机�？氐缏返脑�

2、掌握�？氐缏饭收系募觳庖�

二、实验装备

1、液晶电视实训台

2、万用表

三、实验办法

首先西席机电脑将故障6发送至学生台，模拟爆发此故障

四、故障征象

翻开液晶电视机，声音图像正常，按键选择正常，�？仄鞑僮魑薹从�。

五、磨练办法

1、用万用表在液晶电视通用测试板上丈量开关电源P5交流+5V电压是否正常。（参考点为P9）

2、经丈量P5处测试点电压为0V。

4、由此判断此故障为�？�+5V电源丧失所引起。凭证故障编号在学生答题器输入故障代码35,按确认键，电视机恢复正常。

六、剖析与讨论

剖析液晶电视�？氐缏氛Ｊ虑楸匦璧奶跫�？

实验六 功放输出芯片局部损坏或扬声器损坏演示实验（右声道）

一、目的要求

1、相识液晶电视机伴音功放电路和扬声器事情原理

2、掌握伴音电路故障的检测要领

二、实验装备

1、液晶电视实训台

2、万用表。

三、实验办法

首先西席机电脑将故障7发送至学生台，模拟爆发此故障

四、故障征象

翻开液晶电视机，图像正常，一侧喇叭无伴音。一侧喇叭有伴音正常。

五、磨练办法

1、关机用万用表丈量液晶电视通用测试板P7处对AMP-LOUT-的阻值。

2、经丈量此处的阻值为∞，正常值为零。

3、由此判断此故障为扬声器电路不正常所爆发。凭证故障编号在学生答题器输入故障代码36,按确认键，电视机声音恢复正常。

六、剖析与讨论

剖析液晶电视扬声器电路的作用？

实验七 功放输出芯片局部损坏或扬声器损坏演示实验（左声道）

一、目的要求

1、相识液晶电视机伴音功放电路和扬声器事情原理

2、掌握伴音电路故障的检测要领

二、实验装备

1、液晶电视实训台

2、万用表。

三、实验办法

首先西席机电脑将故障8发送至学生台，模拟爆发此故障

四、故障征象

翻开液晶电视机，图像正常，一侧喇叭无伴音。一侧喇叭有伴音正常。

五、磨练办法

1、关机用万用表丈量液晶电视通用测试板P6处对AMP-ROUT-的阻值。

2、经丈量此处的阻值为∞，正常值为零。

3、由此判断此故障为扬声器电路不正常所爆发。凭证故障编号在学生答题器输入故障代码37按确认键，电视机恢复正常。

六、剖析与讨论

剖析液晶电视扬声器电路的作用？

实验八 主板+12V电源丧失演示实验

一、目的要求

1、相识液晶电视机正常事情须要的条件

2、掌握三无故障的检测要领

二、实验装备

1、液晶电视实训台

2、万用表

三、实验办法

首先西席机电脑将故障9发送至学生台，模拟爆发此故障

四、故障征象

翻开液晶电视机，演示此故障时无图像、无声音、屏幕不亮。

五、磨练办法

1、用万用表在液晶电视原理通用测试板上，检测P8处+12V是否正常。（参考点GND）

2、经丈量P8处测试点电压为0V。

4、由此判断此故障为+12V为不正常所引起。凭证故障编号在学生答题器输入故障代码38,按确认键重启电视机恢复正常。

六、剖析与讨论

试剖析液晶电视有+12V电压的作用，电视机正常事情必需具备哪几个条件。

实验九 显示器背光电源控制信号丧失演示实验

一、目的要求

1、相识液晶电视机显示屏电路事情须要的条件

2、掌握白屏故障的检测要领

二、实验装备

1、液晶电视实训台

2、万用表

三、实验办法

1、首先西席机电脑将故障10发送至学生台，模拟爆发此故障

四、故障征象

1、翻开液晶电视机，声音正常，屏幕显示无图像，屏幕发白。

五、磨练办法

1、用万用表在液晶电视原理通用测试板上，检测P2处屏幕供电12V是否正常。（参考点GND）

2、经丈量P2处测试点电压为0V。

4、由此判断此故障为12V屏幕驱动电压不正常所爆发。凭证故障编号在学生答题器输入故障代码39按确认键。

5、此故障为屏幕显示驱动电压丧失或者显示屏幕驱动电路损坏所引起。

六、剖析与讨论

试剖析液晶电视显示屏正常事情必需具备哪几个条件。
