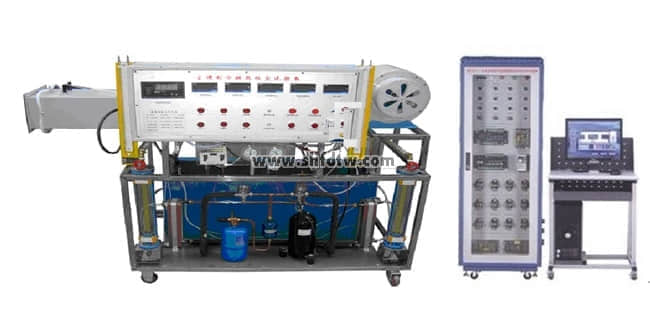

TW-J555循环式空气参数调理历程实验装置

循环式空气参数调理历程实验装置适合高等职业院校、中等职业学校及本科院校的机电装备装置与维修、机电手艺应用、电气运行与控制、电气手艺应用、电机与电器、制冷和空调装备运用与维修等专业的《制冷空调机械装备》、《制冷空调装置的装置操作与维修》、《制冷空调自动化及机电一体化》、《空气调理手艺与运用》等课程的教学与实训。

9001cc金沙以诚为本(中国)有限公司官网


一、装置特点

1.清静�；て肴荷栌械缪剐托沟绫；ぁ⒌缌餍托沟绫；ぁ⒐鞅；ぁ⒐乇；ぁ⒔拥乇；� ，可对人身及装备举行有用�；�

2.直观性好：装置直观展示了直流式空气调理系统的结构 ，风道接纳有机玻璃面板 ，可清晰地看到空气循环系统的组成部件

接纳触摸屏加组态手艺建设盘算机与数字控制手艺之间的稳固通讯 ，并实现对空调运行数据的显示、剖析等种种功效 ，同时也可通过网络升级建设远程盘算机与现场盘算机的通讯 ，实现对空调系统的远程控制

3.三维力控组态监控软件组成的智能化测试装置：系统的控制软件接纳全汉化菜单式操作。测温器是高精度的数据处置惩罚�？樽远疉/D摸数转换器转换成数字信号,在电脑安顿相关程序之后,屏上清晰纪录、采样、通过打印机输出举行理论剖析

二、手艺性能

1.输入电源：单相三线  AC220V±10%  50Hz

2.事情情形：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.制冷剂：R22

4.装置容量：＜2.5kVA

5.重    量：100kg

6.形状尺寸：1800×700×1500mm

三、实验装置的基本设置及功效

1.控制台

接纳双层亚光密纹喷塑结构 ，造型新颖。最上层安排空气循环系统 ，可直观展示空气处置惩罚机组结构；正面设有电源控制及丈量仪表功效板。底部装有四个带刹车的万向轮 ，便于移动和牢靠。

2.交流电源

单相三线220V交流电源供电 ，经泄电�；て� ，通过启、�？乜刂谱艿缭�

3.丈量仪表

(1)温度传感器4只 ，为了能够直观地读数 ，将各组温度信号取出另接表头显示

温度丈量规模为：-40℃～+120℃

湿度丈量规模为：0%～100%

(2)真空压力表2只（精度2.5级）

量程划分为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa ，划分实时丈量制冷系统低压侧、高压侧、和蒸汽爆发器的压力

4.控制仪表

(1)压力控制器1只

实时监测制冷系统低压侧压力、高压侧压力和蒸汽爆发器压力 ，当高压高于设定值或低压低于设定值时 ，控制器发出控制信号切断压缩机电源

(2)风力调速器1只

用于控制轴流风机风速及运行状态

5.空气处置惩罚机组

空气处置惩罚机包括粗效过滤器、蒸汽喷管、表冷器、加热器（300W）和轴流风机（额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB）

6.风冷制冷机组：由1.5匹全关闭压缩机、风冷冷凝器、干燥过滤器、膨胀阀、表冷器和加液阀组成

7.加湿系统：由蒸汽系统由蒸汽爆发器和蒸汽喷管组成

8.触摸屏一只 ，数据�？橐桓� ，管道温湿传感器3个 ，压差传感2个 ，风速传感器2个


四、参数设置

1.5P.压缩机 ，不锈钢蒸汽加湿器、无级调速风机、风压丈量装置、温度湿度数字显示丈量装置、一次加热装置、二次加热装置、节约装置、空气混淆器、水泵、超压�；ぜ耙潜淼�。

丈量规模：压缩机进气温度、排气温度、进气压力、排气压力、空气处置惩罚前后各点温度湿度、房间空气的流速、蒸发器冷却介质流量。

手艺参数：温度：10～20℃ 压力：0～15Mpa 湿度：10～40RH% 流量：0～1000 l/h ，

形状尺寸：2800×800×1600㎜, 功率：380V ,5KW


五、主要设置

序号

名称

数目

1

可视测试风洞

1套

2

离心式 引风机0.35KW离心风机

1套

3

数字量输出/数据收罗控制�？�

1套

4

制冷压缩机15P

1套

5

风冷冷凝器1.5P

1套

6

储液罐1.5P

1套

7

电压 ，电流 ，功率 ，功率因数 ，表

带485通讯

2只

8

冷凝器1.5P

1套

9

蒸揭晓冷器1.5P

1

10

7寸触摸屏

1套

11

不锈钢加温器

1套

12

蒸发水箱（不锈钢）

1个

13

蒸发水箱（不锈钢）

1个

14

电磁流量计4-20MA

2套

15

3/8手阀

1套

16

热力膨胀控制阀2P（入口）

1套

17

风速传感器4-20MA

2套

18

手阀

2套

19

管道温湿度Pt4-20MA

3套

20

主机 温度检测系统

1套

21

压力�；は低�

1套

22

静音水泵220V  ，1只

供热系统 ，冷水系统

各1套

23

工程设置质料

1套

24

各系统 ，仪表 ，说明书

各1套

25

温湿度传感器（管道式）0-10V

3个

六、实验目的

1直流空调历程演示；

2通过实测的温度、压力、风量 ，盘算出空调历程热量及热平衡误差；

3通过实验测得的风量、压力、功率等参数 ，

4测定制冷压缩机性能；通过改变风量、温度、流量工况、

5测定换热器（加热器、表冷器）性能实验

6制冷热的相互间的关系
