温州市第二十八中学光伏项目-TW-SNY01光伏发电系统

集成教学演示系统

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网9001cc金沙以诚为本(中国)有限公司官网

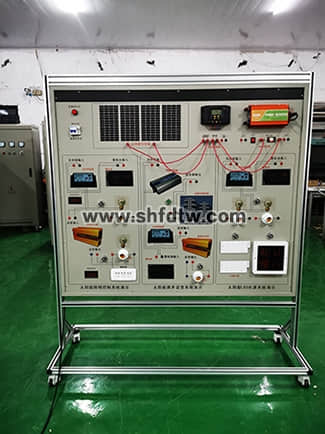

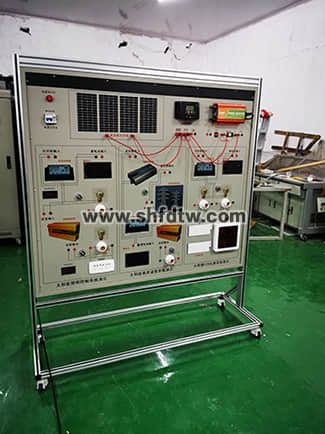

一、光伏发电系统集成演示板

光伏发电系统集成演示版 ，主要由A、B、C三块主模板组成 。A 太阳能照明控制系统演示模板、B 太阳能离&并网逆变系统演示模板、C 太阳能LED光源系统演示模板 。

9001cc金沙以诚为本(中国)有限公司官网


二、教学及研究演示项目
2、1、太阳能离网照明系统控制变换历程演示
演示1、太阳能离网电站大功率照明单位系统集成 。
演示2、太阳能离网LED路灯照明单位系统集成 。
演示3、太阳能离网电站单位事情历程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载
演示4、太阳能离网路灯单位事情历程：太阳能电池子阵→多功效充放电控制器→蓄电池组→恒流�？�→LED直流电器负载

2、2、太阳能离&并网逆变系统控制变换历程演示

演示1、太阳能微网电站大功率供电单位系统集成 。
演示2、太阳能高压并网电站单位事情历程：太阳能电池方阵→汇流箱→同步逆变电源→公共崎岖压电力网
演示3、太阳能低压并网电站单位事情历程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→公共低压电力网
演示4、太阳能离网电站单位事情历程：太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流电器负载

2、3、太阳能LED光源系统变换历程演示
演示1、太阳能LED光源单位系统集成 。
演示2、太阳能交通讯号灯单位事情历程：太阳能电池子阵→多功效充放电控制器→蓄电池组→信号灯单位控制器→LED光源板
演示3、太阳能LED灯胆照明单位事情历程：太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯胆
演示4、太阳能LED灯板照明单位事情历程：太阳能电池子阵→多功效充放电控制器→蓄电池→组恒流�？�→LED灯板1输出＋LED灯板2输出

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

三、演示系统运行手艺条件（单相输出）
3、演示运行手艺条件（单相输出）
3、1、供电单位
直流电能

◆ AC/DC�？楣β剩�400W

◆ 光伏�？槭涑鍪虑榈缪梗�10.8～28VDC

◆ 光伏�？榭刂剖虑榈缌鳎�30A

◆ 模拟光源LED�？楣β剩�12～28W

交流电能

◆ AC输入电压：220V

◆ AC输出功率：300W

3、2、充放电控制器

◆ 使用单片机和专用软件 ，实现智能控制 ，12/24电压自动识别系统 。

◆ 接纳串联式PWM充电控制方法 ，使充电回路的电压损失较原二极管充电方法降低一半 ，充电效率较非PWM高3－6%;过放恢复的提升充电 ，正常的直充 ，浮充自动控制方法有利于提高蓄电池寿命 。

◆ 多种�；すπ� ，包括蓄电池反接、蓄电池过、欠压�；ぁ⑻裟艿绯刈榧搪繁；� ，具有自动恢的输出过流�；すπ� ，输出短路�；すπ� 。

◆ 具有富厚的事情模式 ，如光控 ，光控＋延时 ，通用控制等模式 。

◆ 浮充电温度赔偿功效 。

◆ 使用了大屏幕LCD液晶显示器、充电、放电 ，光伏、蓄电池 ，负载各参数一目了然 ，一键式操作即可完成所有设置 ，利便直观 。

3、3、并网逆变�？�

◆ 直流输入电压：10.8～30.2VDC

◆ 输入电流：12.5A

◆ 额定蔬出功率：300W

◆ 输出电压：170V～260VAC

◆ 频率规模：45Hz～53Hz

◆ 事情效率：99%

◆ 功率因数：>0.99

◆ 波形失真率≤5%

◆ 事情情形：温度-20℃～50℃

◆ 相对湿度：﹤90﹪（25℃）

3、4、离网逆变�？�

◆ 额定输入电压：10.8V～17V

◆ 额定输出电压220VAC±10%

◆ 输出频率：50HZ±1HZ

◆ 输出波形；正弦波

◆ 额定输出功率300W；

◆ 逆变效率：≥82% 。

3、5 基于物联网实验室清静用电智能控制系统

1、特点

当智能控制系统检测到有泄电或触电情景泛起时 ，智能控制系统在0.1秒断开毗连 ，包管人身和工业清静；智能控制系统自己有故障指示灯 ，用户可凭证智能控制系统故障指示灯显示判断出目今故障状态 ，便于处置惩罚；智能控制系统有挂锁功效 ，需要磨练时 ，在挂锁位置上锁 ，★避免他人上电 ，磨练更清静 �？梢允章尴殖∈涑鲂妥爸檬� ，通过多种物联网通讯方法上传至云端 ，实现外地装备的远程监控 。

2、功效

基于物联网实验室清静用电智能控制系统 ，可举行用电数据收罗、统计、存储、剖析、盘问等 。运用前端数据可视化手艺将实时的用电数据展示在平台上 ，并以图表的形式提供可视化的用电信息盘问功效；运用数据库手艺实时监测用电装备和线路运行状态 ，对异常状态实时告警 ，从而预防电气火灾；运用用电系统故障定位手艺实时发明并精准定位用电故障点 ，自动天生故障报告 ，协助用户第一时间修复用电系统故障；运用电能质量监测手艺实时剖析和评估电能质量问题 ，并提供定制化的治理计划 ，协助用户获得优质电能；运用大数据手艺和行业数学模子统计、剖析并挖掘基础的用电数据 ，基于数据掘客节能潜力 ，从而提供能效优化计划 。知足用电治理系统可视、清静、可靠、优质和经济的智慧用电�？樾枨� 。

3、基于物联网实验室清静用电智能控制系统由执行装置与网机组成 ，手艺参数划分为：

（1）执行装置手艺参数

（1）极数：3P+N

（2）脱扣特征：C（5-10）In D（10-14）In

（3）额定电流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A

（4）额定电压：Ue AC 230V/400V

（5）额定频率f：50Hz

（6）额定短路分断能力：Icu10kA

（7）壳架品级额定电流：Inm63A

（8）缺相�；ぃ鹤氨阜老俦；つＪ�

（9）泄电�；ぃ涸骷鸹当；つＪ�

（10）过载�；ぃ旱缌鞴蠓老倌Ｊ�

（11）短路�；ぃ号鱿叻老倌Ｊ�

（12）挂锁�；ぃ罕阌谖耷寰�

（13）过温�；ぃ嚎杉嗖庀呗肺露�

（14）过欠压�；ぃ罕苊庠斐扇松硎鹿屎突底氨杆鸹�

（15）泄电或触电时0.1秒断开

（16）故障指示灯 ，便于审查事情状态

★（17）挂锁功效 ，磨练更利便

（2）网机手艺参数

（1）内置STM32F103C8T6主控芯片

（2）外置8M无源晶振

（3）接纳SP3485作为485通讯芯片

（4）485防浪涌�；�

（5）标准RS485接口 ，可直接串口装备

（6）智能型数据终端 ，便捷实现数据传输功效

★（7）提供强盛的中心治理软件 ，利便装备治理

★（8）提供便捷的软件升级和固件更新效劳

★（9）提供数据库数据备份 ，利便审查历史数据

（10）尺寸：89mm*67.5mm*20.5mm

（11）重量：70g

（12）电源：AC220V

（13）功耗：1.5W

（14）事情温度：-25℃ - +70℃

（15）事情湿度：95%

（16）WiFi版最大下行传输速率：64kbps

（17）WiFi版最大上行传输速率：32kbps

3、6、负载单位

◆ 交流线性电阻负载：3～15～120W

◆ 直流模拟负载：12V/28WLED路灯板

3、7、LED 显示

◆ 太阳能控制器：充电、过压、欠压、过放、运行

◆ 蓄电池模拟电压（高-中-低）

3、8、移动支架

◆ 不锈钢支架：不锈钢板料折弯加工焊接 。

◆ 展示板：铝合金框价和铝塑板加工成型 。

◆ 移动底盘：可跟据差别的展示要求举行系统组合 。


9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

温州市第二十八中学光伏项目-TW-SNY02太阳能发电教学实训系统

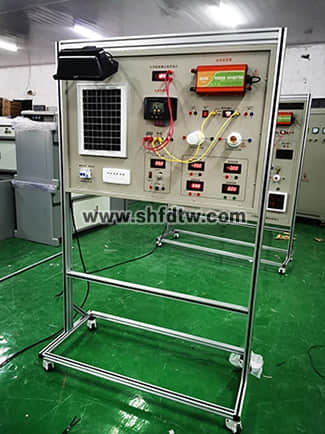

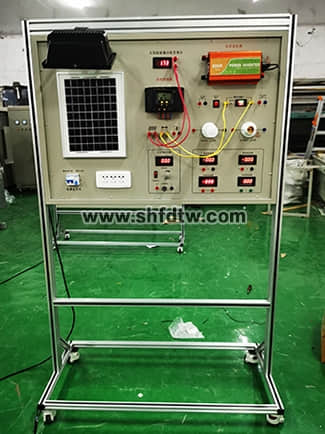

TW-SNY02太阳能发电教学系统由太阳能电池组件�？椤⑿畹绯啬？椤⒖刂破髂？椤⒏涸氐骼砜刂颇？椤⒓嗫匾潜砟？椤�PC机监控�？� ，等部分组成 。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

一、主要手艺规格参数： 太阳光电实习教学�？�

1、系统规格

◆ 系统最大电压：21.5V

◆ 系统最大电流：2A

◆ 系统最大功率：25W

2、太阳能电池规格：单晶硅太阳能电池

◆ 元件尺寸(L*W*H)：621*281*28mm ，

◆ 功率：20W

◆ 事情电压：17.05±0.5V

◆ 事情电流：1.20±0.10A ，

◆ 短路电流：1.34±0.10A ，

◆ 开路电压：21.0±0.5V


9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

3、太阳能控制器规格：

3、1、光电型控制器：

额定电压：12V ，额定电流为10A ，设置铅酸蓄电池 ，负载为100W以下的12V直流负载 ，控制单位一通道为光控输出 ，另一通道为多类准时输出 。

3、2、户用型控制器：

额定电压：12V ，最大光电电池功率：60W ，最大负载电流：5A ，过放电压：11.0 ± 0.5 ， 蓄电池过充、过放电�；ぁ⑿畹绯乜繁；ぁ⒏涸毓缪贡；ぁ⒁辜浞婪闯涞绫；ぁ⑹涑龆搪繁；ぁ⒌绯亟臃幢；ぁ⑶费购凸狗勒鸬幢；ぁ⑵胶獬涞纭⑽露扰獬ァ⒐饪乜� 。

4、电表规格：

◆ 电流表：× 3个 ，2A ， 显示模式︰0.5”LCD液晶显示

◆ 电压表：× 3个 ，20V ，显示模式︰0.5”LCD液晶显示

◆ 温度表：× 1个 ，0～99.9℃

5、负载：

◆ 电扇：×1个 ，额定电压：12V ，事情电流：0.25A ，功率：3W

◆ 交通灯：2组(R,G,B) ，额定电压：12V ，事情电流：0.25A ，功率：3W

◆ LED灯：1组(7颗)

◆ 蜂鸣器：×1个

◆ 马达：×1个 ，额定电压：12V ，事情电流：0.25A ，功率：3W

◆ 开关：×1个

◆ 按钮：×1个

6、电池：

阀控式密封铅酸蓄电池 ，额定电压：12V ，额定容量(20hr) ：3.3Ah ，充电要领（恒压） ，循环︰最大充电电流为825mA

7、电阻器：

◆ 可变电阻 ，电阻值调解规模为0～1kΩ

◆ DC/DC：5个DC/DC电源�？�

◆ 提供DC转AC�？�

◆ 支援外接PC盘算机量测太阳能电池I-V特征曲线(VB软件or LabView)

9001cc金沙以诚为本(中国)有限公司官网

8、系统形状尺寸；长1100×宽780×厚120（㎜）平脚40×40×500（㎜）附滚轮利便推动至户外教学 。

9、太阳能电池调理铝合金支架

◆ 最高事情高度1695㎜ ，最低事情高度455㎜ ，承载8㎏ ，净重1.8㎏ ，最大管径26㎜ ，缩短高度620㎜

二、太阳光电实习教学�？槭笛槟谌荩�

实验一 太阳能电池发电原理实验

实验1-1 太阳能光电板能量转换实验

实验1-2 情形对光电转换影响实验

实验二 太阳能电池光电系统直接负载实验

实验三 光电控制型太阳能系统发电实验

实验3-1 光电型控制单位事情原理实验

实验3-2 光电型控制单位充放电�；な笛�

实验四 用户型太阳能发电和使用实验

实验4-1 用户型控制单位事情原理

实验4-2 用户型控制单位充放电�；な笛�

实验五 太阳能系统电器负载实验

实验六 综合实验

实验七 太阳能电池基本特征测试实验

实验八 外部扩充DC转AC外接电器实验

实验九 单晶太阳能电池I-V特征曲线实验

三、设置单

序号

名   称

型  号

数目

单位

1

太阳能光电教学实验台

1

台

2

太阳能电池支架（三脚架）

1

台

3

太阳能电池组件（25W）

1

只

4

蓄电池组

1

组

5

实验附件

1

套

6

LabView 监控软件

1

套
