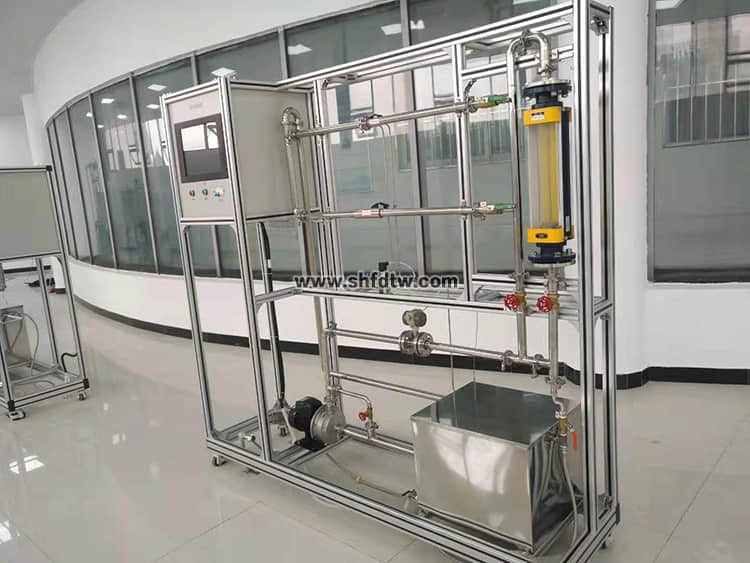

汉江师范学院-TW-HY111/II数字型流量计校核实验装置
装置特点
1、整个装置雅观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的看法。
2、装备结构合理、雅观，结构清晰，整体感强，能够在实验室中体现主实验装备的看法。
3、装备整体为自行式框架结构，并装置有禁锢脚，便于系统的拆卸磨练和搬运。
4、整套装备除去特殊质料外均采都用工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性。
5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会准确的流量丈量，熟悉准确的引压要领。
6、实验项目可通过阀门调理切换选择，流体出口满管段设计；流体流量接纳闸阀调理，流量计量接纳涡轮流量计和数字仪表系统；节约压差接纳压力传感器和数字仪表系统。
7、整套系统接纳标准工业仪表控制系统，可举行化工原理实验，也是历程自动化及化工检测仪表实验的优异平台。
8、装置设计可360度视察，实现全方位教学与实验。
9、实验除可直接在控制柜举行所有操作外，还可远程至电脑睁开智能调理及显示仪表+串口通讯+上位监控盘算机模式，配套实验数据收罗及数据处置惩罚软件。数据可通过U盘导出，可毗连打印机打印数据。装置能够实现手动和自动无扰切换操作，并装置清静联锁�；ず妥远ň爸�，包管装备正常清静运行。

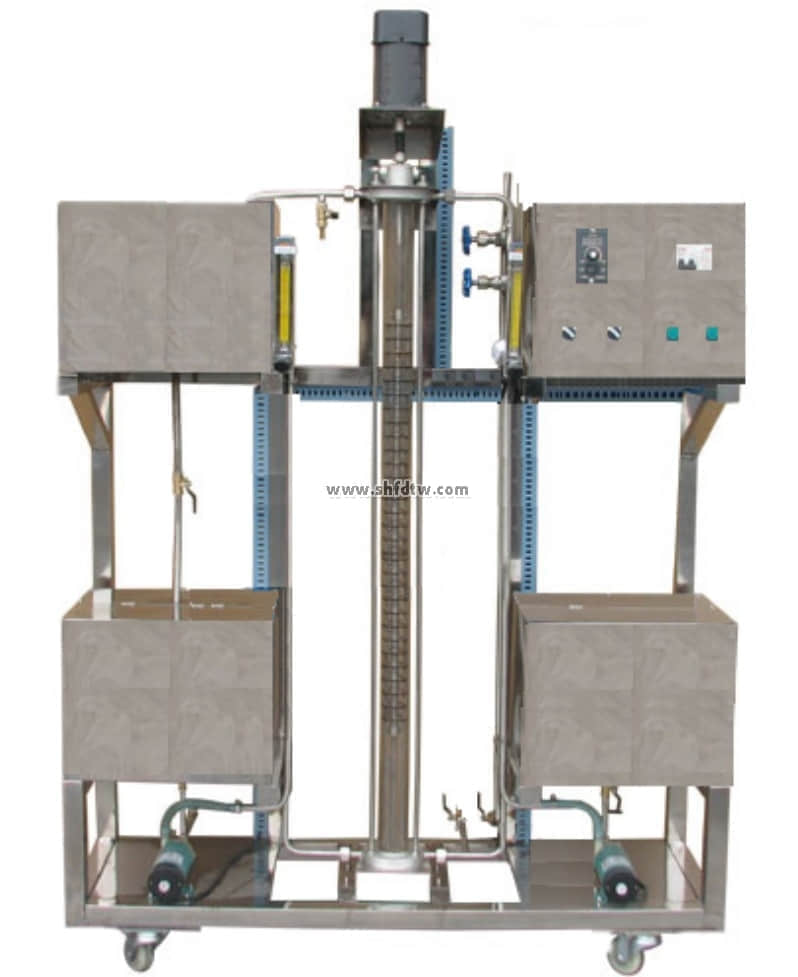

汉江师范学院-TW-HY125/II数字型转盘萃取塔实验装置
装置功效
1、相识转盘萃取塔的结构。
2、掌握转盘萃取塔性能的测定要领。
3、相识转盘萃取塔传质效率的强化要领。
4、视察差别转速时，塔内液滴转变情形和流动状态。
5、 牢靠两相流量，测定差别转速时萃取塔的传质单位数、传质单位高度及总传质系数。
设计参数
常温、常压操作。
萃取塔转动频率：200—600r/min。
传质单位数 NOE：0.4—3.0。
传质单位高度HOE：0.3—2.0m。
体积总传质系数,KYea：2.0×104--2.0×105 kgA/[m3.h.(kgA/kgs)]。
水流量：1～10 L/h。
煤油流量：1～10 L/h。

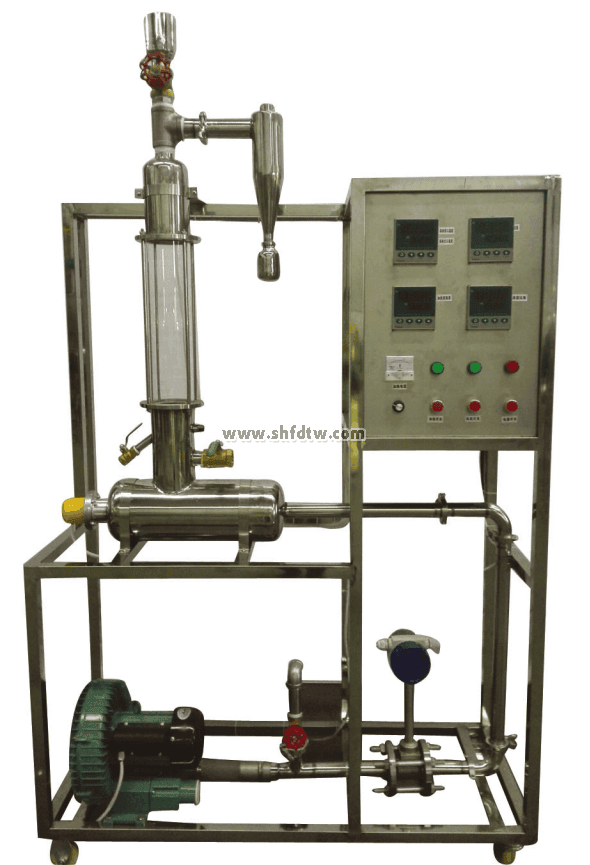

汉江师范学院-TW-HY119/II数字型流化床干燥实验装置
装置特点
1、整个装置雅观大方，结构设计合理，具备强烈的工程化气息，能够充分体现一个现代化实验室的看法。
2、整套装备除去特殊质料外均采都用工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性。
3、装置结构合理，干燥箱、管道接纳不锈钢制作，干燥室入口装有气流均布板。
4、用床层压差来指示湿物料的失水量，阻止了在干燥历程中需一直取样剖析所带来的贫困。
5、 干燥塔为不锈钢和优质耐高温玻璃装配合成，可直接视察实验征象，空气的流量由调理阀和旁路放空阀团结调理。
6、固体物料接纳间歇操作方法，由干燥器顶部加入，试验毕在流化状态下由下部卸料口流出。
7、装置设计可360度视察，实现全方位教学与实验。
8、实验除可直接在控制柜举行所有操作外，还可远程至电脑睁开智能调理及显示仪表+串口通讯+上位监控盘算机模式，配套实验数据收罗及数据处置惩罚软件。数据可通过U盘导出，可毗连打印机打印数据。装置能够实现手动和自动无扰切换操作，并装置清静联锁�；ず妥远ň爸�，包管装备正常清静运行。

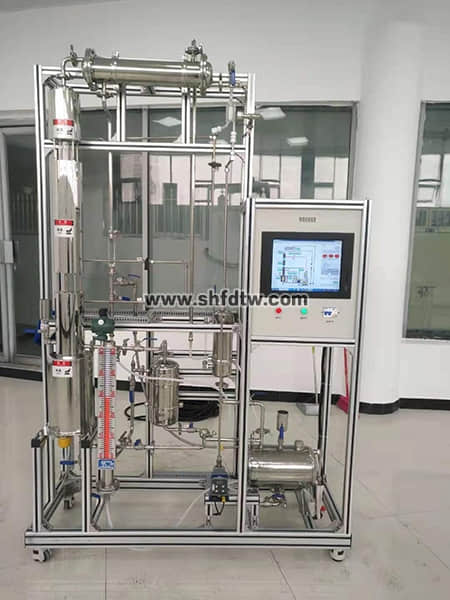

汉江师范学院-TW-HY120/II数字型筛板塔精馏实验装置
装置特点
1、整个装置雅观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的看法。
2、装备整体为自行式框架结构，并装置有禁锢脚，便于系统的拆卸磨练和搬运。
3、塔主体、冷凝器和储槽均接纳304不锈钢制造，每层筛板塔节都用法兰毗连均可拆卸，工艺细腻，制作优异。
4、进料液与塔釜残液换热，实现废热再使用，体现精馏历程要充分使用热能的工程化看法。
5、手动和自动方法准确控制回流比，可实现全回流和部分回流操作。
6、接纳结构上的巧妙设计控制塔釜液位，以阻止电加热器干烧。
7、整套装备除去特殊质料外均接纳工业用304不锈钢制造，所有装备均举行细腻抛光处置惩罚，体现了整个装置的工艺完善性。
8、装置设计可360度视察，实现全方位教学与实验。
9、实验除可直接在控制柜举行所有操作外，还可远程至电脑睁开智能调理及显示仪表+串口通讯+上位监控盘算机模式，配套实验数据收罗及数据处置惩罚软件。数据可通过U盘导出，可毗连打印机打印数据。装置能够实现手动和自动无扰切换操作，并装置清静联锁�；ず妥远ň爸�，包管装备正常清静运行。

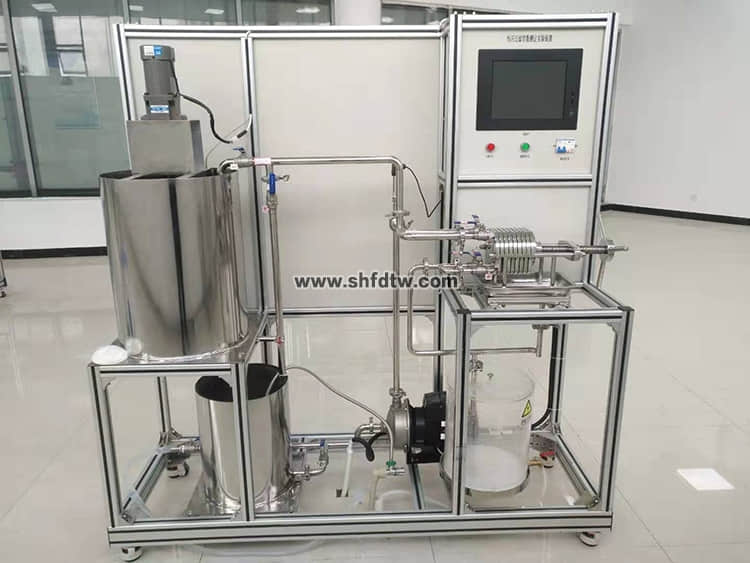

汉江师范学院- TW-HY112/II数字型恒压过滤实验装置
装置功效
1、相识板框压滤机的结构、过滤工艺流程和操作要领。
2、掌握恒压过滤常数的测定要领，加深对其的看法和影响因素的明确。
3、学习滤饼的压缩性指数s和物料常数的测定要领。
4、学习用正交试验法来安排实验，抵达最大限度地减小实验事情量的目的。
5、学习对正交试验法的实验效果举行科学的剖析，剖析出每个因素主要性的巨细，指出试验指标随各因素转变的趋势，相识相宜操作条件简直定要领。
设计参数
板框：过滤面积 0.0245m2。
过滤压力：0～0.2MPa。
过滤常数K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400
压缩性指数 s ：0.1-0.3，物性常数 k：1.0×10-9--3.5×10-9
温度：0--50℃。

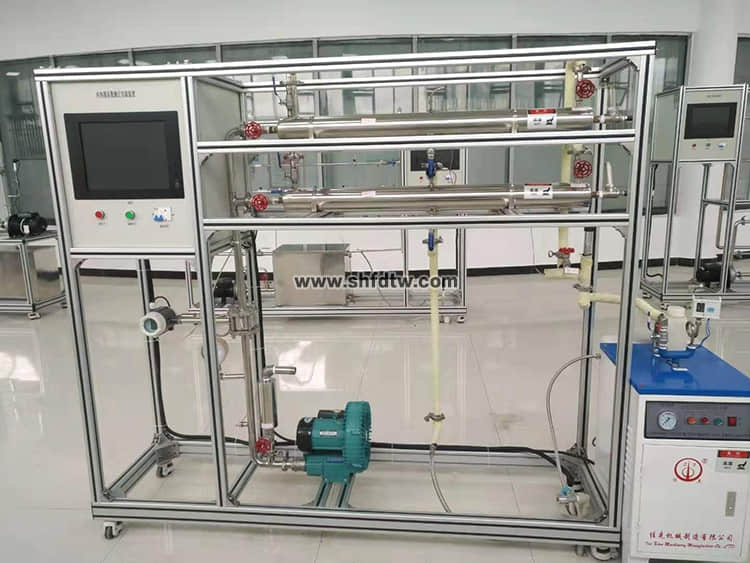

汉江师范学院- TW-HY114/II数字型化工传热综合实验装置
设计参数
通俗传热管：
空气流量： 4-40m3/h、空气温度：常温-60℃、常压操作。
雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。
对撒播热系数αi：50-150 W/m2·℃。
强化传热管：
空气流量： 4-40m3/h，空气温度：常温-60℃，常压操作。
雷诺准数Re：104—5*104，努塞尔准数Nu：40-120，普兰德准数Pr：0.7。
对撒播热系数αi：100-200 W/m2·℃；强化比：1.3--2.0。
公用设施
水：装置自带304不锈钢自动蒸汽爆发器，毗连自来水，实验时水蒸气进入换热器。
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需设置1~2个接所在（清静地及信号地）。
气：空气来自风机（自带气源）。
实验物料：水蒸汽---空气，外配装备：无。
主要装备
通俗传热管：内管内径d=18mm，内管外径De=20mm（紫铜管)。
外管内径d=52mm,外管外径De=57mm（304不锈钢管），管长1200mm。
强化传热管：内管内径d=18mm，内管外径De=20mm（紫铜管，内附螺旋线圈)。
外管内径d=52mm，外管外径De=57mm（304不锈钢管）管长1200mm。
加热釜：304不锈钢，加热功率3.0KW，配带清静阀。
风量重量：DN32涡街流量传感器，丈量规模0-150m3/h,精度0.5级。
蒸汽压力丈量：压力传感器，丈量规模：0-0.25MPa，精度0.5级。
温度�？椋呵致�0.1℃，精度0.5级，功效：温度信号收罗换算。
宇电AI704M（带485接口）多路数字温度显示仪。
宇电AI702M（带485接口）多路数字温度显示仪。
宇电AI702M（带485接口）多路数字显示仪。
宇电AI518（带485接口）温度控制仪（带手动功效）。
K型热电偶温度传感器7支。
鼓风机：旋涡气泵,功率 550W，最大流量70m3/h。
电器：接触器、开关、泄电�；た掌�。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜：测控、电器装备在实验架上。
304不锈钢材质框架1800*500*1800mm(长×宽×高)，带脚轮及禁锢脚。

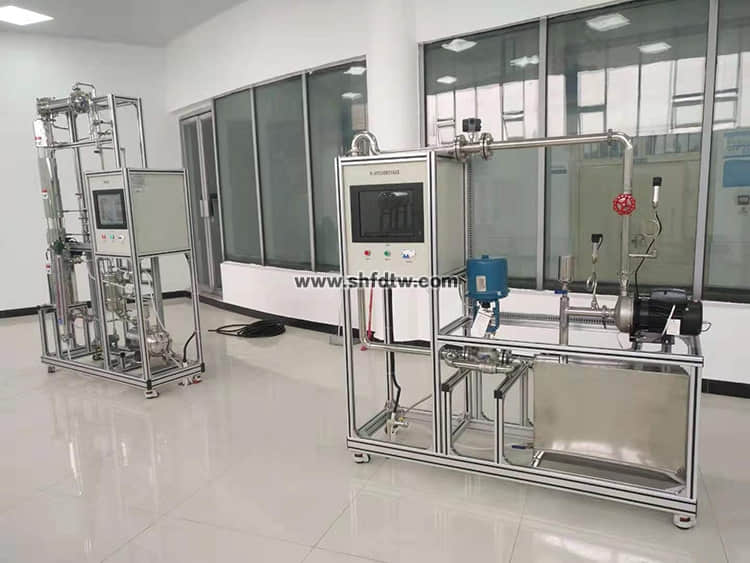

汉江师范学院- TW-HY107/II数字型离心泵特定曲线测定实验装置
装置功效
1、使学生充分相识离心泵的结构与特征，熟悉离心泵的事情方法和操作流程。
2、熟悉组成管路的种种管件、阀门，相识温度、压力、电功率、流量等就地显示仪表及传感检测装备，掌握涡轮流量计的丈量原理及使用要领。
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特征曲线。
4、测定流量调理阀某一开度下管路特征曲线。
5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特征曲线。
6、掌握多元回归的要领，回归（H-Q、η-Q、N-Q）关系曲线。
7、接纳盘算机对实验数据举行收罗，同时对液体流量举行控制。
设计参数
液体流量：0.2～5.2m3/h，离心泵出口压力：0-0.2MPa。
离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。
液体温度：常温。
汉江师范学院- TW-HY110/II数字型流体流动阻力实验装置
设计参数
流体阻力：
平滑管：雷诺数：500~30000，液体流量：10~1000 L/h，压差规模：10~100KPa。常温、常压操作。
粗糙管：雷诺数：500~30000，液体流量：10~1000 L/h，压差规模：20~150KPa。常温、常压操作。
阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，压差规模：10~200KPa。常温、常压操作。
公用设施
水：装置自带304不锈钢水箱，毗连自来水，实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需设置1~2个接所在（清静地及信号地）。
实验物料：清洁自来水，外配装备：无。
