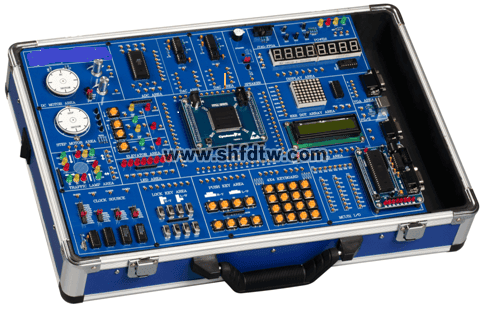

TW-X68 CycloneII基础型EDA手艺实验系统

一、实验系统概述

TW-X68 EDA手艺实验教学系统是适合工科类专业举行EDA手艺课程教学实验以及课程设计的必备工具，系统由四部分组成，包括：可编程逻辑器件部分、单片机最小系统部分、外围接口部分，实验内容富厚生动形象，能够大大的引发学生的兴趣，使学生先生在教学的历程中能够寓教于乐，同时在学习EDA的同时可以增强对控制、通讯、单片机等课程举行加深教学，让学生学有所得。

您只要致电：021-55884001（袁司理）

我们可以解答 CycloneII基础型EDA手艺实验系统 的相关疑问！

我们可以帮您推荐切合您要求的 CycloneII基础型EDA手艺实验系统 EDA手艺实验系统 相关产品！

找不到所需产品？请点击 产品导航页

目今产品页面地点：http://www.shfdtw.com/productshow-38-2705-1.html


9001cc金沙以诚为本(中国)有限公司官网


二、实验系统性能特点

1、FPGA焦点板主芯片接纳ALTERA CycloneII系列中的EP2C5，用户可替换其它焦点板；

2、焦点板自带SDRAM与FLASH，可用于NIOSII、IP CORE

设计验计；

3、单片机小系统可单独使用也可与焦点板相团结成

综合的系统设计；

4、富厚的实验�？�，在数字电路的基础上增添了控制类、接口类、通讯类的实验�？�；

5、二个时钟源，四路输出，每路相对自力， 24MHZ—1HZ的频率能知足用户要求；

6、CPLD/FPGA主芯片I/O口完全开放，用户可以恣意界说；

7、富厚的样板实验程序，在通例的EDA实验基础上增添了交通灯、电梯、步进电机、

直流电机、PS2、VGA、音乐、键盘等实验，实验内容形象生动；

8、MAXPLUSII  10.XX、QUARTUS开发软件，支持多种语言输入，自带LICENSE；

9、详细的操作手册，含软、硬件的使用说明，各�？榈墓π得�。

三、实验系统组成

1、8 位拨动开关输入�？�

2、8位按键开关输入�？�

3、4*4矩阵键盘输入�？�

4、8位LED显示�？�

5、8*8点阵显示�？�

6、1602字符液晶显示�？�

7、8通道8位并行AD转换�？�

8、2路8位并行DA转换�？�

9、0～5V模拟量输出

10、蜂鸣器、喇叭输入接口�？�

11、1个四向模拟交通灯控制�？�

12、1个四相步进电机控制�？�

13、1个速率可控、可测直流电机�？�

14、1个VGA接口

15、2个UART串行通讯接口

16、S51单片机最小系统�？�

17、牢靠脉冲输出24MHZ-1HZ

18、CPU焦点板

19、实验系统事情电源5V/2A，12V/0.7A，带短路�；すπ�。

四、CPU焦点板详细组成

1、FPGA焦点板主芯片接纳ALTERA CycloneII系列中的EP2C5Q208C8N。

2、FPGA内门电路高达10万门，内部使用RAM作电路结构，速率高达几百MHZ，且可恣意妄想更改电路，是一个可为所欲为的设计芯片

3、8M-Byte SDRAM

4、2M-Byte Nor Flash

5、4M-Bits EPCS4

6、JTAG编程调试接口

7、2个扩展接口，扩展FPGA共66个IO接脚

8、1个复位按键和一个用户LED显示

9、5V/DC电源输入接口

五、实验项目

1、基于QUARTUSII图形输入电路的设计

2、基于VHDL格雷码编码器的设计

3、含异步清零和同步使能的加法计数器

4、八位七段数码管动态显示电路的设计

5、数控分频器的设计

6、图形和VHDL混淆输入的电路设计

7、基本触发器的设计

8、可控脉冲爆发器的设计

9、基于VHDL的抢答器的设计

10、键盘接口电路的设计

11、AUDIO电子音乐实验

12、直流电机的测速和速率控制实验

13、步进电机驱动控制

14、交通灯控制电路实验

15、PS2接口键盘显示实验

16、VGA彩条信号爆发器的设计

17、数字频率计的设计

18、多功效数字钟的设计

19、电梯控制的设计

20、AD/DA转换实验

21、正负脉宽调制信号爆发器设计矩阵

22、基于VHDL的表决器的设计

23、NIOSII IP CORE设计

1）最小NUISII系统设计

2）设计一个带SDRAM和FLASH的NIOSII系统

3）FLASH读写操作-流水灯的设计

……

六、配套软件

凭证差别用户要求可配套差别版本的软件，随机配套的软件功效齐全，支持VHDL硬件形貌语言等多种设计输入。均支持功效仿真和时序剖析，软件可运行在Windows9X/2000/NT及Windows XP操作系统下。

七、产品设置

装备名称

CycloneII基础型EDA手艺实验系统

型 号

TW-X68

典范焦点板

EP2C35

事情电压

～220v±10%，50Hz±1Hz

附件清单

1

串口线 × 1

2

USB下载线 × 1

3

Quartus软件 × 1

4

实验例程 × 1

5

2号实验导线 × 40

6

实验指导书 × 1

注：使用本实验箱的配套仪器：电脑、示波器、万用表 。
