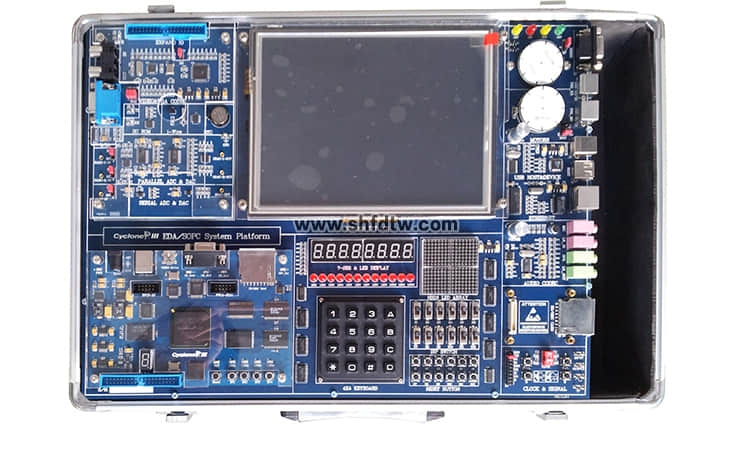

TW-X69 EDA高级实验开发平台
TW-X69 CycloneIII高级实验开发平台是一款基于Altera公司新的CycloneIII 系列 FPGA的高端实验开发平台 。独吞的GUI人机操作界面、接纳系统底板+焦点板+2块扩展板的无邪设计，并配备有20多种传感器和扩展�？楣┭≡� 。
您只要致电：021-55884001（袁司理）
我们可以解答 EDA高级实验开发平台 的相关疑问！
我们可以帮您推荐切合您要求的 EDA高级实验开发平台,EDA实验教育装置,EDA教学模拟系统 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-38-2706-1.html
一、开发平台特征
1、GUI软件操作界面
独家接纳GUI人机操作界面，开机可显示温度、时间和装备信息等 。整合开发平台上的硬件资源，点击子菜单中相关实验，液晶屏可与开发平台同步运行，提高学生下手兴趣和起劲性，通过对装备各�？榈募觳夂褪笛榈难菔�，利便先生培训和装备磨练 。

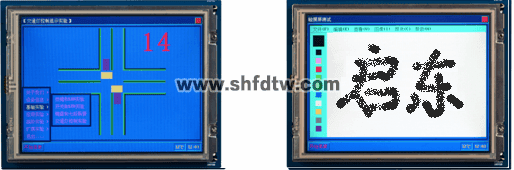

交通灯实验界面 绘图及色彩填充界面
2、�？榛奈扌吧杓�
开发平台接纳系统底板+焦点板+扩展板的设计要领，通过选择差别的焦点
板和扩展板组成差别功效的开发平台 。能最大限度的知足用户的性能需求 。�？榛纳杓颇苁褂没Ф韵低成杓朴星逦氖煜� 。
二、开发平台硬件资源

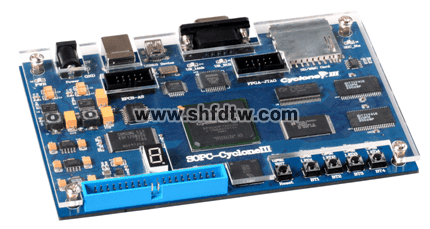

1、焦点板硬件资源
1）接纳阻抗控制的 12 层 高精度PCB 板，确保板上信号频率至少 200MHz;
2）接纳Cyclone III EP3C40F780C8（可选CycloneIII EP3C80、EP3C120，可选C7 C6速率品级）；
3）设置器件EPCS16，团结千兆网络支持特有的远程系统升级功效（Remote System Upgrade）;
4）标配64M DDR2内存，最高运行频率166.667MHZ(选C6速率品级为200MHZ);
5）1MB（256K×32）SRAM ;
6）8MB NOR Flash ROM;
7）64MB NAND Flash ROM;
8）板载USB-Blaster Rev.C;
9）Mini USB2.0装备接口;
10）RS232标准串口;
11）高速SD卡接口;
12）板载50MHz系统时钟;
13）4个用户自界说LED;
14）4个用户自界说按键;
15）1个七段静态码管;
16）1个复位按键;
17）1个扩展接口;
18）AS编程接口和JTAG调试接口;
2、系统底板硬件资源
1）支持CycloneII、CycloneIII系列焦点板;
2）800×600超大区分率真彩色液晶显示屏和4线电阻触摸屏;
3）1个4相步进电机;
4）1个速率可调、可测直流电机;
5）1个标准串行接口;
6）2个PS2接口;
7）1个USB Device装备接口;
8）1个USB Host主机接口;
9）1个以太网卡接口;
10）1个16×16点阵;
11）个4×4键盘阵列;
12）8位动态七段码管显示;
13）12个用户自界说LED;
14）12个用户自界说开关输入;
15）12个用户自界说按键输入;
16）1个SD卡接口;
17）板载液晶驱动�？�;
18）触摸屏控制器;
19）2个扩展接口;
20）1个数字时钟源，提供等多个时钟;
21）音频Codec：1个音源输入口，1个Mic输入口，1个音源输出口和1个耳机接口;
22）1个模拟信号源，提供频率、幅度可调的正弦波、方波、三角波和锯齿波

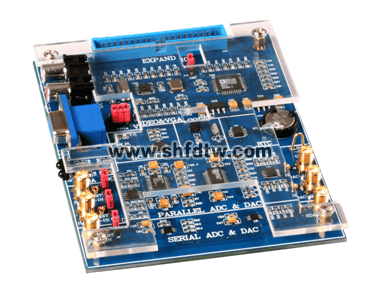

3、扩展接口板1硬件资源(可以选配)：
1）10位双通道并行AD�？椴裳德�20MSPS;
2）10位双通道并行DA�？椴裳德�40MSPS;
3）12位高速串行DA�？椴裳德�30MSPS;
4）12位高速串行DA�？�;
5）1个视频编、解码�？�;
6）1个真彩VGA�？�;
7）1个红外吸收发送�？�;
8）1个实时时钟RTC�？�;
9）1个IICEEPROM�？�;
10）1个数字温度传感器�？�;
11）1个高速扩展�？�;
12）6个高速信号丈量通道
三、示例实验
1、EDA实验与电子设计竞赛实验内容
1）简朴的QUARTUSII实例设计
2）可控脉冲爆发器的设计
3）基于VHDL格雷码编码器的设计
4）基本触发器的设计
5）含异步清零和同步使能的加法计数器
6）矩阵键盘显示电路的设计
7）八位七段数码管动态显示电路的设计
8）16*16点阵显示实验
9）数控分频器的设计
10）直流电机的测速实验
11）图形和VHDL混淆输入的电路设计
12）步进电机驱动控制
13）步长可变的加减计数器的设计
14）PS2接口键盘显示实验
15）四位并行乘法器的设计
16）VGA彩条信号爆发器的设计
17）设计四位全加器
18）用VHDL设计七人表决器
19）用VHDL设计四人抢答器
20）序列检测器的设计
21）正负脉宽调制信号爆发器设计
22）伪随机数爆发器的设计
23）数字频率计的设计
24）八位数据锁存器的设计
25）多功效数字钟的设计
26）最高优先编码器的设计
27）数字秒表的设计
28）解复用器的设计
29）出租车计费器的设计
30）带同步复位的状态机的设计
31）基于VHDL数码锁的设计
32）嵌入式逻辑剖析仪的使用
33）PS2鼠标编码设计
34）SPI串口内核的实现
35）SPI串行AD/DA转换器的设计
36）DDS信号爆发器的设计
2、NIOSII32位处置惩罚器示例实验
1）最简朴NIOSII系统设计
2）建设带外部SRAM的NIOSII系统设计
3）Nor Flash编程实验
4）PIO外部中止按键开关实验
5）PIO输入-开关信号的读取实验
6）基于Timer IP核的准时器的设计
7）矩阵键盘与数码管显示实验
8）高速AD和高速DA实验
9）UART串口通迅实验
10）基于IIC的EEPROM读写实验
11）1-WIRE数字温度计的设计
12）串行AD/DA转换实验
13）Nand flash读写操作实验
14）彩色LCD液晶显示实验
15）触摸屏控制实验
16）RTC实时时钟实验
17）读SD卡实验
18）音频Code实验
19）USB枚举实验
20）USB枚举实验
21）PS/2键盘显示实验
22）PS/2鼠标控制实验
23）IRDA红外通讯实验
24）VIDEO视频实验
3、DSP Builder 设计应用示例实验
1、从DSP Builder到HDL——基于DSP Builder的信号爆发器
2、从DSP Builder到SOPC Builder——软件控制的Chirp信号爆发器
3、IP核在DSP Builder下的使用——以FFT核为例
4、综合开发实验
1、网络WEB控制实验
2、点阵显示屏的设计
3、USB2.0通讯实验（含上位机的设计）
4、DDRII RAM读写实验
5、直流电机闭环调速的设计
6、USB接口文本阅读器的设计
7、浅易数字示波器设计
8、浅易频谱剖析仪设计
9、基于UART串口通讯液晶显示实验
10、基于UART串口通讯BMP显示实 验
11、FAT32文件系统读SD卡实验
12、FAT32文件系统写SD卡实验
13、FAT32文件系统读写实验-拼音输入法的设计
14、彩色液晶原理与绘图应用实验
15、基于NIOSII贪食蛇游戏设计实验
16、基于NIOSII盘算器设计实验
17、在niosII上运行uC/OS系统
18、在niosII上运行uClinux系统
19、基于MP3媒体播放器的设计（MP3扩展板）
20、基于RFID无线射频设计（RFID扩展板）
21、Zigbee无线传感网络的设计（Zigbee板）
四、产品设置
|
装备名称 |
CycloneIII高级实验开发平台 |
|||||
|
型 号 |
TW-X69_EP3C40 |
TW-X69_EP3C80 |
TW-X69_EP3C120 |
|||
|
焦点CPU区别 |
EP3C40F780C8 |
EP3C80F780C8 |
EP3C120F780C8 |
|||
|
事情电压 |
～220v±10%，50Hz±1Hz |
|||||
|
尺寸（mm） |
410×260×80mm |
|||||
|
重量(kg) |
<4 |
|||||
|
附件清单 |
1 |
串口线 × 1 |
2 |
音频线 × 2 |
||
|
3 |
Mini USB毗连线 × 1 |
4 |
USB毗连线 × 1 |
|||
|
5 |
Quartus软件和实验例程 × 1 |
6 |
2M网络毗连线 × 1 |
|||
