TWLY-16型楼宇给排水监控系统实验实训装置

 楼宇实训装备

单价:83496元

楼宇实训装备




1、楼宇给排水监控系统实验实训装置的实训功效
楼宇给排水实训装置能举行楼宇给排水监控系统的元件、作用、组成和原理的熟悉实训。
楼宇给排水实训装置能举行DDC控制器通讯线的毗连、软件及系统的启动与阻止和楼宇自动监控系统客户端的模拟监控实训。
楼宇给排水实训装置能通过客户端对系统举行生涯系统监控节点的资料、图形等的操作,并监控与治理所有在网络上的监控节点，包括登录，下载，清静治理等的设置操作。
楼宇给排水实训装置能举行楼宇给水自动监控系统的演示操作、点表的熟悉和DDC控制器同各元器件之间的接线操作实训、故障的设置与扫除等实训操作。
楼宇给排水实训装置能举行楼宇排水自动监控系统的演示操作、点表的熟悉和DDC控制器同各元器件之间的接线操作实训、故障的设置与扫除等实训操作。
楼宇给排水实训装置能举行楼宇气压给水自动监控系统的演示操作、点表的熟悉和DDC控制器同各元器件之间的接线操作实训、故障的设置与扫除等实训操作。
楼宇给排水实训装置能举行楼宇热水给水自动监控系统的演示操作、点表的熟悉和DDC控制器同各元器件之间的接线操作实训、故障的设置与扫除等操作实训。
楼宇给排水实训装置能举行全实物的五种液位传感器的装置与毗连等操作实训。
楼宇给排水实训装置能将本系统同楼宇自控系列中的其它装备联网举行种种综合实训。
楼宇给排水实训装置能通过网际组态软件对系统举行二次开发和设计。
2、楼宇给排水监控系统实验实训装置的手艺指标
事情电压：单相三线220V±5%  50Hz
整机容量：＜200W
外型尺寸：150×70×180cm3
清静� ；ぃ壕哂行沟缱远 ；ぷ爸煤徒拥乇 ；�
故障设置：具有故障设置�？槟芫傩械缒匀砑陀布呗返墓收仙柚糜肷ǔ�
系统恢复：具有软件快速恢复功效
3、楼宇给排水监控系统实验实训装置的主要设置的组成和数目
给排水模拟系统 1套 ,全输入端口DDC控制器 1台 ,全输出端口DDC控制器 1台,客户端电脑 1台 ,客户端软件 1套 ,给排水系统控制软件 1套,水位传感器 5种,电子水箱 6个,故障设置�？� 1套,密度板双贴面入口防火板实训桌 1只,密度板双贴面入口防火板实训屏架 1只,145×85cm优质铝塑板丝网印刷面板 1块,密度板双贴面入口防火板电脑桌 1只

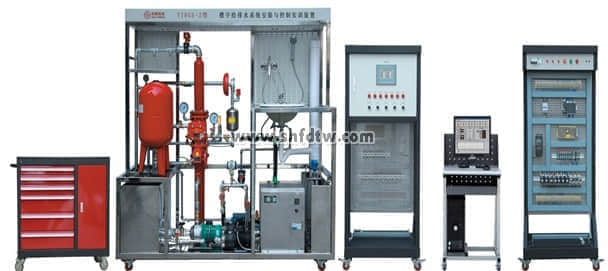

楼宇给排水系统综合实训装置

9001cc金沙以诚为本(中国)有限公司官网

一、系统结构与组成

给排水工具模子整体接纳不锈钢框架举行设计，主要给排水管道装备装置在钢架底座上、具备开放式的特点，由生涯给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。

生涯给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路接纳不锈钢复合管举行设计，可举行不锈钢复合管的切割、装置和通水试验操作，通过控制系统可实现生涯给水系统的变频恒压供水功效，实现单泵变频控制或双泵切换控制等功效 ；通过脉冲式水表可以完成用水量的计量。

消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路接纳镀锌管举行设计，可举行镀锌管的切割、套丝、装置和通水试验操作，通过控制系统可实现喷淋灭火功效。

热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路接纳PPR管举行设计，可举行PPR管的切割、熔接、装置和通水试验操作，可对锅炉举行温度调理控制操作。

排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处置惩罚单位等组成。排水管路主要接纳UPVC管举行设计，可举行UPVC管的切割、粘接、装置和通水试验操作，团结控制系统可实现污水箱的水位检测和排水泵的启�？刂频裙π�。

给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、事情状态指示灯、PLC控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功效。

二、主要手艺性能

1.事情电源：三相四线制AC380V±10%  50Hz

2.给排水模子形状尺寸：2.2m×0.8m×1.9m

电气控制柜形状尺寸：0.8m×0.6m×1.8m

3.给排水模子质料：不锈钢

4.整机功耗：<4.5KVA

5.装置底部装置有带刹车脚轮，利便装置的移动和牢靠

6.清静� ；げ椒ィ壕哂薪拥乇 ；ぁ⑿沟绻乇 ；ぁ⑽蟛僮鞅 ；すπ� ；清静性切合相关的国标标准，所有材质均切合环保标准。

三、基本功效及组成

1.装备框架

序号

器材名称

器材规格或型号

数目

单位

备注

1

不锈钢钢架

2250mm×790mm×1900mm

1

台



2

污水处置惩罚单位

有机玻璃

1

个



3

湿式报警阀组

包括延迟器、压力开关和水力警铃

1

套



4

水流指示器

迅速度：15-37.5L/mim

1

只



5

玻璃球洒水喷头

68℃温级

2

只



6

信号蝶阀

干触点输出

1

个



7

消防水泵

三相AC380V,功率：0.55KW,扬程：33m,流量：130 L/min。

1

台



8

变频磁力驱动泵

三相AC380V,功率：0.37KW,扬程：12m,流量：20L/min

2

台



9

排水泵

单相AC220V,功率：95W,扬程：9m,流量：18L/min

1

台



10

气压罐

容积50L

1

个



11

压力变送器

量程0-200KPa

1

只

扩散硅

12

电加热锅炉

容量7L，功率2KW

1

台



13

卫浴台面盆

50 cm×45 cm×20 cm

1

个



14

万向下水

通用件

1

个



15

水龙头

混淆式

1

个



16

花洒

通用件

1

个



17

混淆阀

通用件

1

个



18

浮球液位传感器

高、中、低三档

1

个



19

脉冲水表

0.01立方米/脉冲

1

只



2．电气控制柜基本设置

序号

器材名称

器材规格或型号

数目

单位

备注

1

西门子PLC控制器

18DI/12DO ，2AI/1AO

1

个



2

西门子变频器

三相380V输入 ，0.75kW，

1

台



3

触摸屏

7英寸、彩色、高区分率







4

组态软件

力控6.0

1

套



5

低压电气

小继电器、交流接触器、热过载继电器

1

套



6

空气开关

带泄电� ；て�

1

个



7

包管丝

15A

3

个



8

操作开关

2位

6

个



9

开关电源

输出：DC24V

1

个



10

事情状态指示灯

事情电压：DC24V

7

只



11

电脑桌



1

张



3．管材、配件及配套工具

序号

名称

主要组成器件

数目

备注

1

豪华工具车

钢板设计，设有抽屉及柜子，可移动

1台



2

管材与配件

包括短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径讨论、镀锌90°弯头、镀锌活讨论、镀锌直通讨论、镀锌三通讨论、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹讨论、阻止阀、外牙直通讨论、内牙直通讨论、内牙三通讨论、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转讨论、铜活讨论、角阀、编织软管、金属线管、金属线管讨论、1寸镀锌管、3/4寸镀锌管、不锈钢复合管、保温管等。

1套



3

配套工具

包括管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管铰剪、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、铰剪、手动试压泵等。

1套



四、通过项目使命实验，可考察的职业能力

1.系统完工图和控制电气原理图绘制

2.管材加工和毗连

镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、毗连。

3.配件和器件的装置

完成生涯给水系统、消防给水系统、热水给水系统和排水系统中管路配件的装置 ；完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、最后试水装置、水龙头、淋浴器等水暖器件的装置。

4.管道试压与通水试验

5.电气设计、装置与接线

水泵、配电柜、控制器、指令元件、操作元件的装置、接线

6.控制程序设计与调试

（1）变频控制程序设计与调试

（2）抄表计费程序设计

（3）喷淋灭火控制程序设计

（4）给排水监控程序设计

（5）组态监控系统设计
