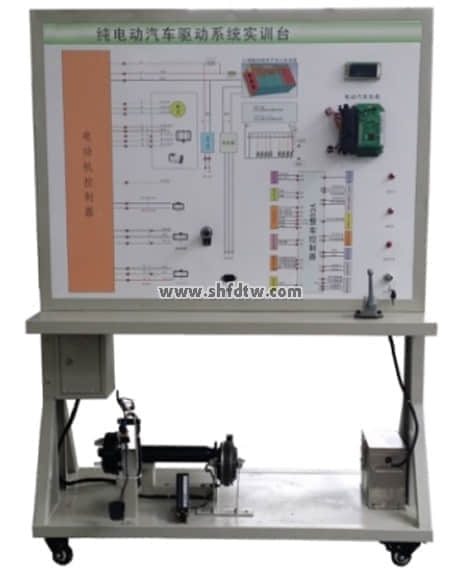

TW-CDDT01纯电动汽车动力系统实训台

59000元

9001cc金沙以诚为本(中国)有限公司官网

一、产品功效

接纳真实的纯电动汽车驱动系统实物为基础  ，可真实展示纯电动汽车驱动系统的组成结构和事情历程。

适用于学校对纯电动汽车驱动系统的教学需要。

本装备知足汽车新能源与节能实训课程的教学需要。

二．功效特点



1、真实可运行的纯电动汽车驱动系统  ，充分展示纯电动汽车驱动系统的组成结构和事情历程。

2、实训台面板接纳4mm厚耐侵蚀、耐创击、耐污染、防火、防潮的高级铝塑板  ，外貌经特殊工艺喷涂底漆处置惩罚；面板打印有永不褪色的UV平板喷绘的彩色电路原理图。

3、实训台面板上装置有电动汽车仪表  ，可实时显示动力转达历程、车速、电压、温度等、电控系统故障指示灯等参数转变。

4、实训台面板上装置有检测端子、可直接在面板上检测各控制单位管脚的电信号  ，如电阻、电压、电流、频率信号等。

  5.实训台配备有电子油门控制装置  ，可利便对纯电动汽车驱动系统举行加减速。

  6.实训台配备有电源总开关、转动部件防护罩等装置�；ぷ爸�。

7.实训台底座接纳钢结构焊接  ，外貌接纳喷涂工艺处置惩罚  ，带自锁脚轮装置  ，移动无邪  ，清静可靠、结实耐用。



三、手艺规格



   1.事情电源：HV磷酸铁锂离子动力电池组

   2.事情温度：-40℃～+50℃

   3.装备颜色：标准7032等

   4.装备钢管：40*40*3mm

   5.装备机柜：1.5mm冷板冲压成形  ，背面设置维修门；

   6.移动脚轮：100*60mm

   7.形状尺寸：1240×600×1700mm(长×宽×高)



四．基本设置(每台)



序号

名称

规格型号

单位

数目

1

检测控制面板

装有种种检测端子  ，彩色电路图和事情原理示意图  ，1200*900mm

套

1

2

组合仪表

电动汽车专用

个

1

3

燃烧开关

配套

套

1

4

电机控制器

与电机配套

套

1

5

车载充电器与充电接口

与电池配套

套

1

6

DC-DC转换器

24V转12V

套

1

7

电池组

24V20AH

套

1

8

无刷直流电机驱动系统

24V500W

套

1

9

档位开关

电动车专用

套

1

10

油门控制装置

电动车专用

套

1

11

直流接触器

DZ47

套

1

12

电源总开关

配套

套

1

13

移动台架

1240×600×1700mm(带自锁脚轮装置)

台

1

14

包管丝盒

配套

套

1

15

保修卡/及格证

配套

套

1

16

西席手册

配套

套

1

17

故障模拟与扫除装置



套

1
