低压电工实操考试照明审核柜

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：工厂电气控制供配电装置
[规格型号]：TW-KZ02型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 22227 人关注该产品

产品视频

产品详情

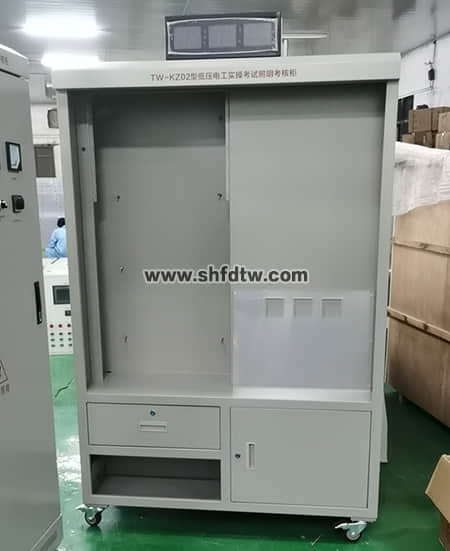

TW-KZ02型低压电工实操考试照明审核柜

9001cc金沙以诚为本(中国)有限公司官网

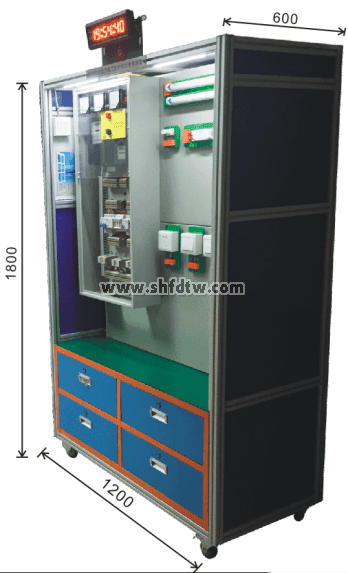

1、形状尺寸:1200×550mm×2200mm 。

2、参数：（1）额定电压:AC380V±5% 。（2）额定电流:32A以上 。（3）频率:50Hz 。（4）情形温度:-10℃～40℃ 。（5）相对湿度:≤80%（25℃） 。（6）形状尺寸:定制


3、装备设置：柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等种种实训元器件，且所有器件的接线都在接线端子排上举行接线，从而阻止了因长时间在器件自己举行走线而导致其损坏，通过走线槽举行工艺布线 。内含：电源开关（单相断路器3只、三相断路器1只）、电能表2只、照明灯（白炽灯、日光灯各1个）、熔断器2个（备注额定电流32A以上）、泄电� ；て�1个、组合开关1个、单双联开关各1个及接线端子若干 。

4、本审核装备可完成多个电工类基本实操训练：

（1）直接式单相电度表的接线 ；

（2）三相用户的电度表接线 ；

（3）带互感器的三相电度表接线 ；

（4）三只电流互感器、三只电流表作△形接线的丈量 ；

（5）三只电流互感器、三只电流表作Y形接线的丈量 ；

（6）室外照明灯的装置 ；

（7）三相三线制线路上装置照明灯具 ；

（8）日光灯的装置与接线 ；

（9）使用双联开关控制一具照明灯的线路毗连 ；

（10）直流电路上直接式电压表及电流表的丈量 ；

（11）使用一只电压表丈量三相电压 ；

（12）三相四线三分路选用泄电� ；た氐慕酉叩� 。

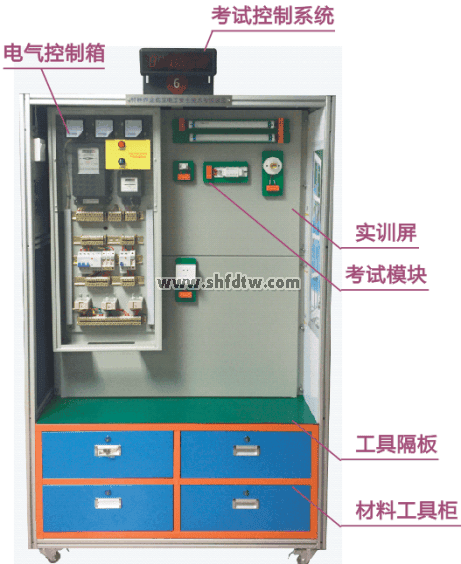

5、清静提防结构要求：如牢靠接地，按钮指示灯内置，电机防护罩等，结构不可偏离工业现实应用，柜内包括电气实操/审核板，工具隔板、电机及电机装置板等 。

9001cc金沙以诚为本(中国)有限公司官网

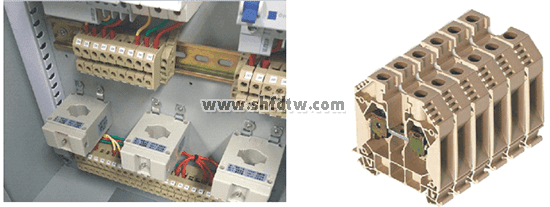

6、接线端子：因该装备为高频率使用装备，接线端子必需结实耐用，易拆易换，并配备有足量的备件 。

7、工艺要求：电气板上的电气元件排布，要求合理、雅观、操作利便、空间充裕 。

9001cc金沙以诚为本(中国)有限公司官网

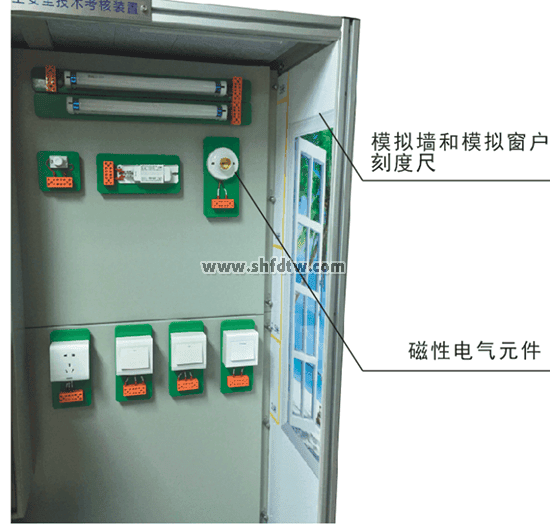

装备仿真现实照明装置形式，体现室内/室外、墙内/墙外的作业情形 ；


8、接线端子：因该装备为高频率使用装备，接线端子必需结实耐用，易拆易换，并配备有足量的备件 。

9001cc金沙以诚为本(中国)有限公司官网




9、工艺要求：电气板上的电气元件排布，要求合理、雅观、操作利便、空间充裕，端子号码必需按统一规范机打编排，利于考生实操和审核 。

10、实训�？� 。

9001cc金沙以诚为本(中国)有限公司官网

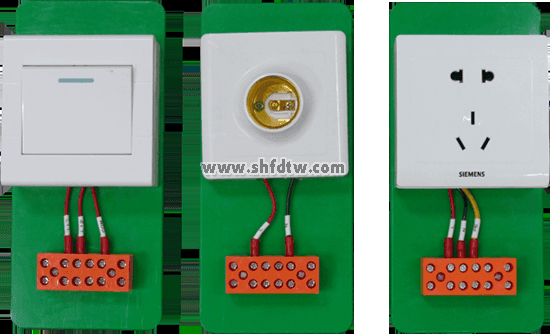

（1）各实验器材用具、插座、开关等，接纳�？榛问�，以便于组织和实验考试事情，考试�？橛胧笛槠林浣幽煽焖倥椒ǎ喝魏我桓隹际阅？�，均可在20秒之内实现取、放、牢靠究竟板上或替换，并可凭证考试电路的要求，平滑移动到实验屏上恣意位置 。

9001cc金沙以诚为本(中国)有限公司官网

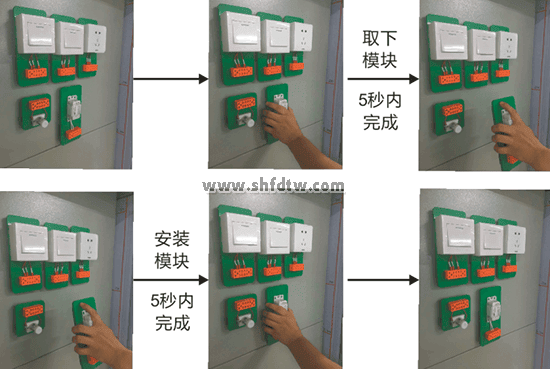

考试�？榈淖爸谩⑷∠录耙贫�

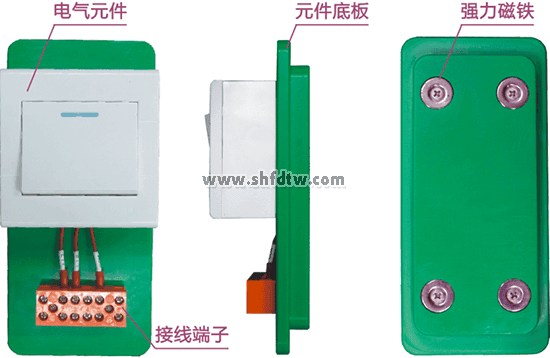

（2）�？榈装澹ɑ┑闹谱饕螅耗？榈装褰幽傻缒净蛘呔垡蚁┑染抵柿弦淮纬尚�，要求无毒、无味，具有优异塑性 ；形状设计人性化，切合人体工学，具有清静性，其存取、安排、移动的历程中应可实现清静、恬静、自然的操作 ；�？榈装灞匦杈弑钢馗词褂玫奶卣�，统一孔位通过M3或M4自攻螺丝装置、替换接线端子排30次以上，�？榈装迳系穆菟康卓滓廊徊换馈⑺苫�，且底板稳固形 。

9001cc金沙以诚为本(中国)有限公司官网



11、装备应配有一个长度不小于1200mm，宽度不小于600mm的实验屏，作为实训审核操作的平台，考试中凭证考试内容和电路图纸要求，将各考试�？槔慰康绞笛槠辽暇傩辛叩炔僮� ；实验屏厚度不得小于3mm，坚实稳固不松动，外貌平整平滑，并经由喷涂、烤漆处置惩罚，可在其上誊写、绘图 。

9001cc金沙以诚为本(中国)有限公司官网


安监低压照明审核柜电气清单
序号 名称 型号 品牌 数目 单位 备注
1 空气开关 3P+N 10A 带泄电� ；� 正泰 1 只
2 空气开关 1P+N 10A 带泄电� ；� 1 只
3 电流互感器 5A/5A 3 只
4 包管丝底座 RT28N-32X 3 个
5 指针式电流表 6L2 3A或5A 3 只
6 三相电能表 1 只
7 单相电能表 1 只
8 日光灯管 1 只
9 启辉器 1 只
10 镇流器 1 只
11 灯座 1 个
12 插座 86型 1 个 配底座
13 开关按钮板 86型 2 个 配底座
