低压电工实操考试动力审核柜

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：工厂电气控制供配电装置
[规格型号]：TW-KZ01型
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 19648 人关注该产品

产品视频

产品详情

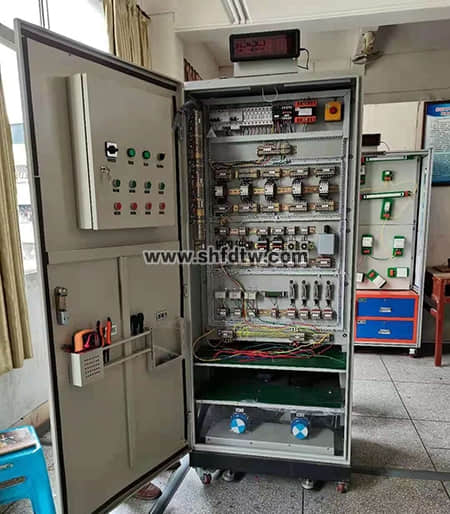

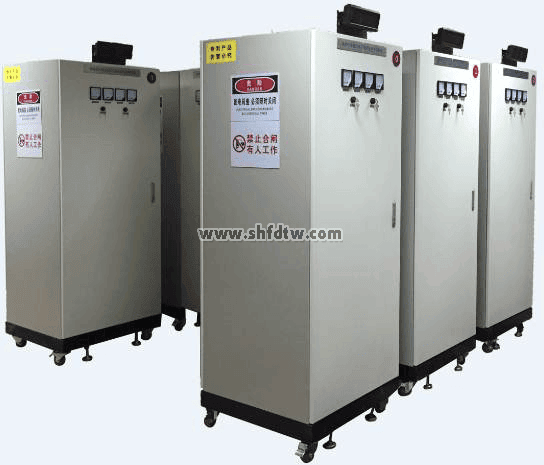

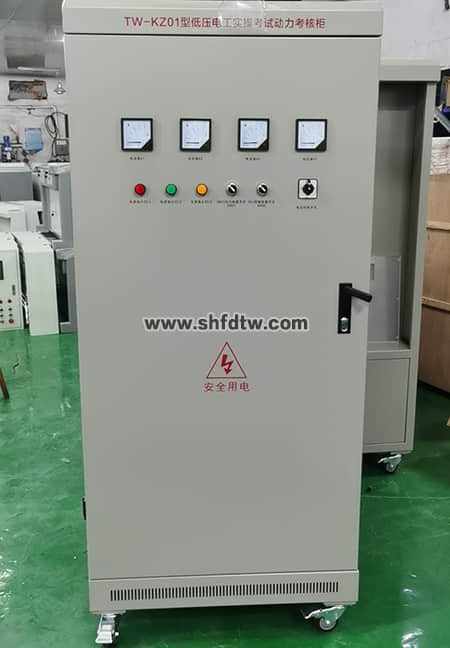

TW-KZ01型低压电工实操考试动力审核柜

1、特种作业电工实训动力审核专用装备，必需知足低压电事情业清静手艺现实操作考试标准要求。

9001cc金沙以诚为本(中国)有限公司官网

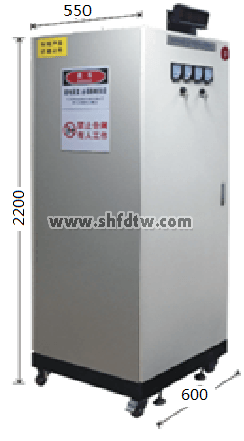

2、参数：（1）额定输入电压：AC380V±5%（三相五线制），控制电压:AC36V。（2）额定电流：32A以上。（3）频率：50Hz。（4）情形温度：-10℃～40℃。（5）相对湿度：35%～80%（25℃）。（6）形状尺寸约800×550×2200mm。

9001cc金沙以诚为本(中国)有限公司官网

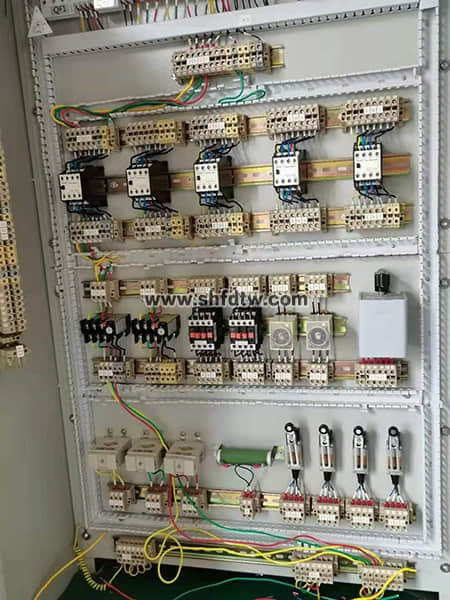

3、装备设置：本装备按标准电气控制柜设计制作，装置有完成种种电气控制所需要的多种低压电器，如：泄电断路器、电压表、电流表、按钮、信号灯、熔断器、报警装置、电流互感器、接触器、时间继电器、中心继电器、热继电器、行程开关、转换开关、整流二极管、电念头等。内含：三相电源开关（单、三相断路器各1只）、熔断器5只、交流接触器3只 ；电念头1只、电流互感器3只、热继电器2只、中心继电器2只、时间继电器2只、行程开关4只、接线端子若干。

9001cc金沙以诚为本(中国)有限公司官网


▲4、本审核装备可完成多个电工类基本实操训练：（01）电念头正反转控制。（02）异步电念头点、连动控制电路。（03）具有过载� ；ぷ运刂频缏�。（04）异步电念头两地控制电路。（05）异步电念头联锁正反转控制电路。（06）双重联锁正反转控制电路。（07）自动往返控制电路。（08）带熔断器（断路器）互感器的电念头运行控制电路接线及审核。

5、装备必需设置知足特种作业低压电工实操考试要求。

所选用电气元件都接纳中国正泰或其他著名公司生产的国际标准元件，可支持做多种电路审核要求，每套均设置实操或审核历程必需的电工工具，本装备主要控制线路接纳AC36V清静电压。

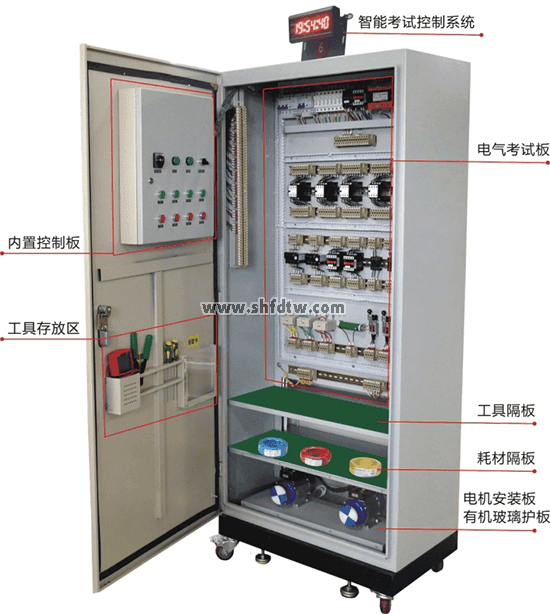

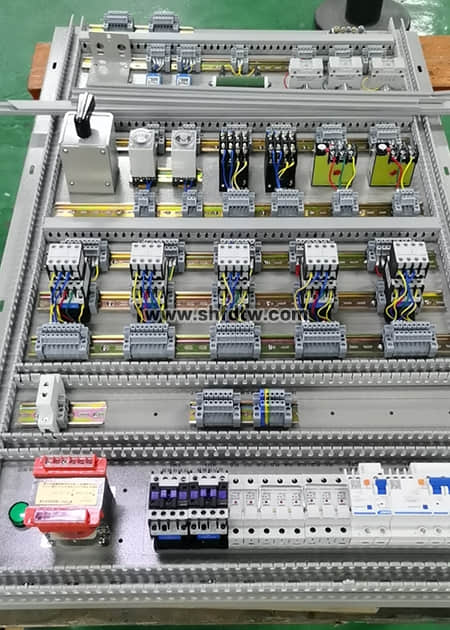

6、清静提防结构要求：如牢靠接地，按钮指示灯内置，电机防护罩等，结构不可偏离工业现实应用，柜内包括电气实操/审核板，工具隔板、电机及电机装置板等。

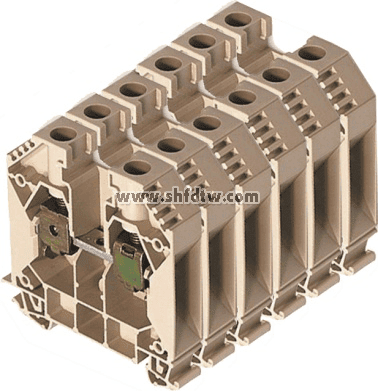

7、接线端子：因该装备为高频率使用装备，接线端子必需结实耐用，易拆易换，并配备有足量的备件。

9001cc金沙以诚为本(中国)有限公司官网


8、工艺要求：电气板上的电。气元件排布，要求合理、雅观、操作利便、空间充裕。端子号码按统一规范机打编排，利于学员实操和审核。

9001cc金沙以诚为本(中国)有限公司官网

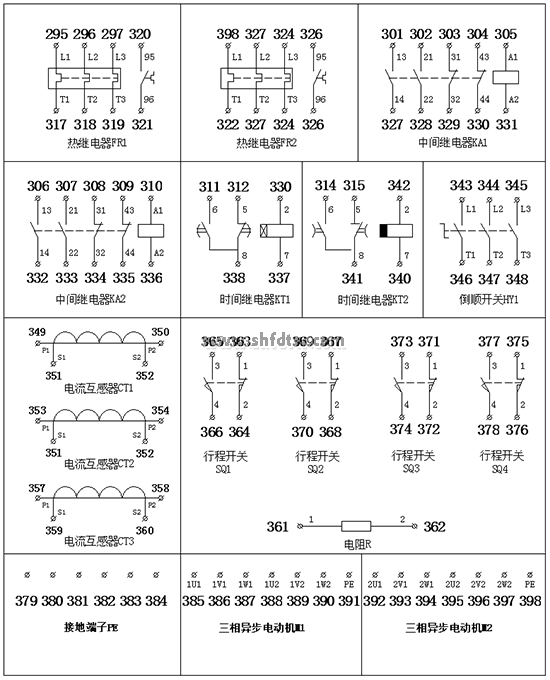

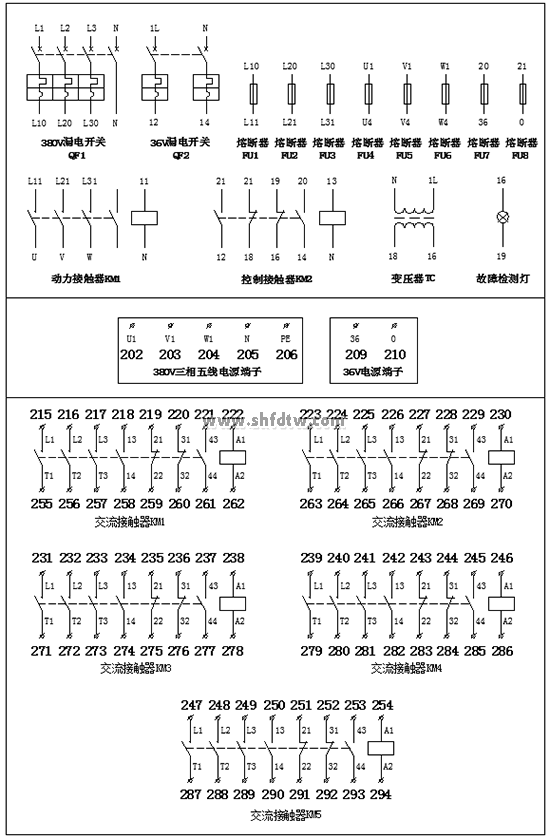

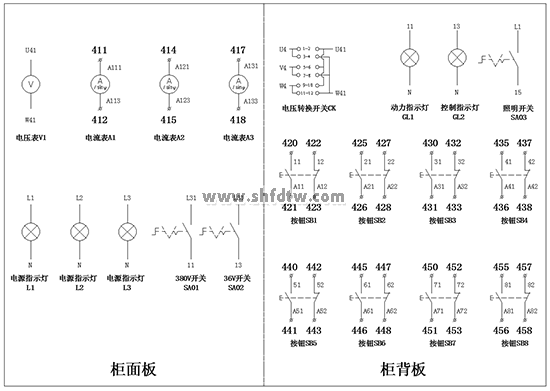

装备端子编号图如下：

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

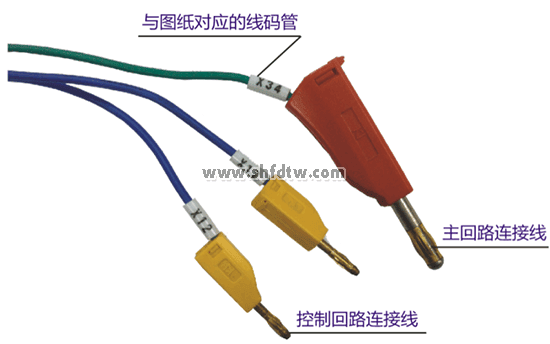

机打号码管图样：（参考）

9001cc金沙以诚为本(中国)有限公司官网

9、装备送达用户指定所在后，需举行敷线、接线、通电试车等事情，敷线工程必需凭证国标规范举行。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

安监低压动力审核柜电气清单
序号 名称 型号 品牌 数目 单位 备注
1 交流接触器 CJX2-0910 线圈AC36V 正泰 5 只
2 交流接触器 CJX2-0910 线圈AC220V 2 只
3 通电延时时间继电器 JSZ3A 线圈AC36V 1 只 配底座
4 断电延时时间继电器 JSZ3F 线圈AC36V 1 只 配底座
5 接触器辅助触头 F4-22 5 个
6 接触器辅助触头 F4-11 1 个
7 热接触器 JR36-20 0.32-0.5A 2 只
8 倒顺开关 HY2-8A 1 只
9 空气开关 3P+N 10A 带泄电� ；� 1 只
10 空气开关 1P+N 10A 带泄电� ；� 1 只
11 包管丝底座 RT28N-32X 8 个
12 变压器 100W AC220V / 36V 1 只
13 行程开关 4 只
14 中心继电器 JZ7-44 线圈AC36V 2 只
15 电流互感器 5A/5A 3 只
16 大功率电阻 1 只
17 指针式电流表 6L2 3A或5A 3 只
18 指针式电压表 6L2-450V 1 只
19 电压转换开关 LW 1 只
20 指示灯 黄 AC220V 1 个 φ22
21 绿 AC220V 2 个 φ22
22 红 AC220V 2 个 φ22
23 按钮转换开关 3 个
24 自复位按钮开关 黄 2 个 φ22
25 自复位按钮开关 绿 4 个 φ22
26 自复位按钮开关 红 2 个 φ22
27 三相异步电机 180W AC380V 2 台
28 接地端子 1 个
