工业型?挖掘机液压系统与PLC控制实训装置
- [产品分类]：气动液压PLC实验台
- [规格型号]：TW-QY16
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 90697 人关注该产品
产品详情

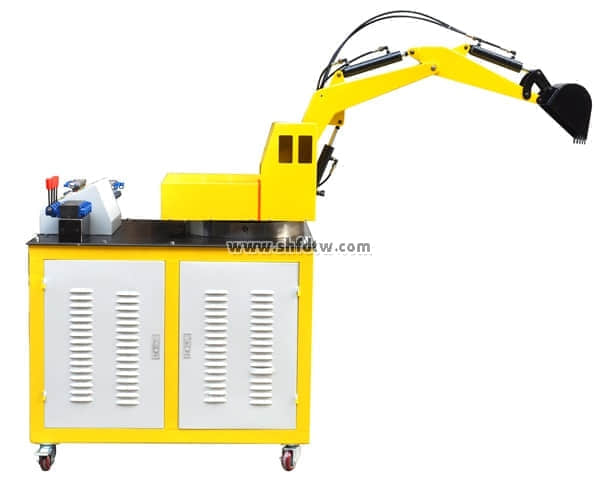

TW-QY16工业型挖掘机液压系统与PLC控制实训装置
一、概述
工业型挖掘机液压实训台能模拟真实挖掘机事情装置和回转机构的种种行动 ，最高事情压力可达7MPa ，实训台由液压挖掘机事情装置、回转机构、液压传动系统、电器控制器件、可编程控制器（PLC）和实训桌组成 ，可实现挖掘、提升、回转、卸料等典范行动 。其中 ，液压传动系统配备手动、PLC控制两种方法 ，划分由四组手动换向阀和电磁换向阀实现 。通过操控本实训台 ，学生可以清晰地相识单斗液压挖掘机的液压元件组成、液压回路事情原理、典范行动控制方法和机械结构 。
二、手艺参数
1、输入电源：三相五线 ，AC380V．允差±l0% ，50Hz ；
2、装置容量：≤2kVA ；
3、事情情形温度：－5℃～40℃ ；
4、事情湿度：≤90%(40℃时) ；
5、液压泵站：
（1）系统额定压力6.3MPa ；
（2）变量叶片泵-电机1套：接纳内轴一体式装置 ，噪音低 ；变量叶片泵：额定流量8L∕min ，压力7MPa ；电机：交流380V电压 ，功率1.5kVA 。
6、电器控制单位
（1）PLC主机�？椋褐骰∮萌釬X1S-20MR主机 ，12路输入8路继电器输出 。
（2）配有控制�？椋旱缭茨？� ，PLC主机控制�？� ，PLC控制按钮�？榈� 。
三、主要特点
1、挖掘机液压系统与PLC实训装置主要由挖掘机实训台、液压泵站、液压元件和手动控制器件、可编程控制器（PLC）等组件组成 。
2、挖掘机实训台为铁质双层亚光密纹喷塑结构 。
3、通过机械控制 ，先进的PLC自动控制与PLC编程及监控手艺于一体 ，无邪实现其功效 。
四、主要功效：
1、液压传动各部件及事情原理观摩、拆装实训 ；
2、液压控制系统原理学习与剖析 ；
3、挖掘机仿真作用、铲斗和斗杆复合举行事情实训 ；
4、回转作业 ，动臂提升同时平台回转 ；
5、卸料作业、斗杆和铲斗事情同时大臂可调解位置高度 ；
6、返回、平台回转、动臂和斗杆配合回到挖掘最先位置 ；
7、PLC指令编程 ，梯形图学习实验 ；
8、PLC编程软件的学习应用 ；
9、PLC与盘算机通讯及在线调试 ；
10、PLC在液压传动控制中的应用及控制计划的优化实验 ；
五、挖掘机液压系统与PLC控制实训装置
|
序号 |
名 称 |
型 号 |
数目 |
备注 |
|
1 |
挖掘机实训装置 |
1000×850×900mm |
1台 |
|
|
2 |
PLC主机�？� |
三菱FX1S-20MR |
1块 |
|
|
3 |
电源�？� |
|
1块 |
|
|
4 |
PLC主机�？� |
|
1块 |
|
|
5 |
PLC控制按钮�？� |
|
1块 |
|
|
6 |
举升油缸 |
|
1只 |
|
|
7 |
弯臂油缸 |
|
1只 |
|
|
8 |
挖斗油缸 |
|
1只 |
|
|
9 |
三位四通电磁换向阀 |
|
4只 |
|
|
10 |
三位四通手动换向阀 |
|
4只 |
|
|
11 |
弯臂 |
|
1个 |
|
|
12 |
直臂 |
|
1个 |
|
|
13 |
挖斗 |
|
1个 |
|
|
14 |
底座支架 |
|
1套 |
|
|
15 |
回转事情台 |
|
1套 |
|
|
16 |
回转马达 |
|
1个 |
|
|
17 |
机泵组 |
泵站系统 |
1套 |
|
|
18 |
L-HL46号液压油 |
|
30L |
|
|
19 |
编程电缆（适配器） |
三菱 |
1条 |
|
|
20 |
挖掘机液压实训说明书 |
|
1册 |
|
|
21 |
光盘（PLC编程软件、程序软件） |
|
1盘 |
|
|
22 |
工具 |
|
1套 |
|
