中央空调微机控制实验室装备(带微机接口)

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：中央空调仿真教学
[规格型号]：TW-J518
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 7975 人关注该产品

产品详情

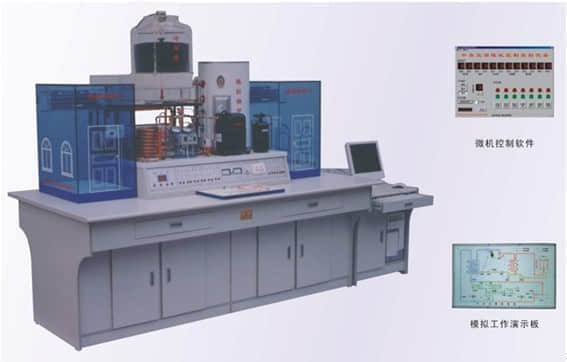

TW-J518仿真型中央空调微机控制实验室装备（带微机接口）

进入新世纪，中央空调已进入寻常黎民家，越来越多的人选择在中央空调的情形中生涯、事情、娱乐、购物；随着经济的生长和人们生涯水平的提高；配有中央空调的楼宇如雨后春笋，泛起在城乡的各个角落；确保中央空调的正常运行，为用户提供一个康健、恬静、清静、文明的室内情形；针对目今人才相对紧缺，空调运行质量普遍不高的情形，社会上急需一大批行营业熟练，高素质的人才；

为解决各大、中专院校和职业院校作育人才而缺乏中央空调教学实验装备这一难题，本公司投入巨资，由专业工程师新开发乐成了适用教学的TW-J518型中央空调实验装备。现在配有中央空调的楼宇越来越多，泛起在城乡的各个角落；针对目今人才相对紧缺，空调运行质量普遍不高的情形，社会上急需一大批行营业熟练，高素质的人才。JB-KT2仿真型中央空调微机控制实验室装备（带微机接口）


(电脑学校自备)


基天性能

（1）能单独演示中央空调的制冷、制热循环历程；同时能用彩色灯光演示其流程，直观形象、易于视察。

（2）制冷系统主要组成：压缩机、蒸发器、冷凝器、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却泵，冷冻泵等。

（3）制热系统主要组成：电热式模拟锅炉、温度调理器、制热水泵等。

（4）有带风机盘管的模拟房间，实现差别速率的制冷方法。

（5）有微机接口，接纳数控电路控制。用温度显示器能划分检测蒸发器、冷凝器、冷却塔、模拟锅炉的收支口温度。



TW-J518仿真型中央空调微机控制实验室装备显著特点：
1、接纳全透明质料，模具一次成型，直观性强，有助于教学。
2、 整体设计合理、外型雅观、仿真、体积小。
3、制冷系统和制热系统均设有多级�；げ椒�，确保装备运行清静可靠。
4、制冷系统接纳全铜质料，效率好，使用寿命长。
5、功效周全，即可制冷又可制热，且具有模拟演示系统，及所有的故障设置。
6、具有微机通讯接口，便于远程控制实验装备的事情状态及收罗多项相关数据。
7、具有溢水和水位自动控制�；ぷ爸�，解决水溢到桌面 这一问题。
8、制冷系统和制热系统均接纳水作为前言，循环使用，环保节能。


TW-J518仿真型中央空调微机控制实验室装备主要手艺参数：
事情电源：单相三线220V±5% 50Hz
形状尺寸：240cmX120cmX190cm
整机功耗：制冷2.5KVA
制热1.6KVA
制冷剂：R22
加热方法：电加热（可调理）


TW-J518仿真型中央空调微机控制实验室各主要部件特点及事情原理
1、压缩机：
系统接纳全关闭压缩机，清静可靠，结构紧凑，噪音低、密封性好，制冷剂为R22。
2、蒸发器：
制冷系统接纳透明水箱式蒸发器,易于视察,一目了然,蒸发器组浸于水中,制剂在管内蒸发，水在水泵的作用上在水箱内流动，以增强制冷效果。
3、冷凝器：
制冷系统接纳螺旋管式冷凝器，这是一种较新型的热交流装备，用两条平行的铜卷制而成，是具有两个螺旋通道的螺旋体。中心的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道。
4、喷淋式冷却塔：
该装备的冷凝方法接纳逆流式冷却塔，模具一次成形，全仿真结构，吸风机装在塔的顶部，结构仿真、直观；冷却塔接纳吸风式强迫透风，塔内填有填充物，以提高冷却效果；从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋。
5、锅炉：
锅炉是中央空调制热系统的焦点元件，接纳英格莱电热管使水与电隔离，具有超温�；ぁ⒎栏缮毡；ぁ⒊贡；�，确保人机清静；接纳入口聚氨发泡保温手艺，保温性能好。
6、模拟房间：
模拟房间用全透明有机玻璃制作，形状雅观、小巧，占地面积少，结构紧凑；具有全透明结构，一目了然；房间装有盘管、盘管风机、温度控制调理仪。
7、温度控制：
本装备实验台的面板上，装有温度控制显示仪，可控制温度的规模，且有巡回检测各要害部位温度功效。
8、模拟演示：
配有500mm×300mm系统事情演示板一块，接纳环氧敷铜板，四色（红、绿、兰、黄）LED显示冷、热管道的温度和事情状态，形象、直观。
9、温度控制仪：
两个模拟房间划分装有数码显示的温度控制调理器，温度规模可自行设定，可凭证房间温度的设定详细情形自动调理温度，抵达设定值后房间盘管风机自动关闭。
10、高、低压�；ぷ爸茫�
为清静起见，制冷系统装有高、低压�；ぜ痰缙骺杀；ぱ顾趸跋低车恼Ｔ诵�。
11、水箱：
为节约用水循环使用系统的水资源；通过加水箱来完成前言水的加入、自动调理、过滤等使命；并装有加水系统，若是系统水资源缺乏，可启动加水系统补给。另外还装备了自动溢水和水位自动控制系统，以确保水箱的水位处于合适的位置。
12、中央控制部分：
实验台总控制部分，可完成装备的制冷与制热的转换，以及在制冷状态或制热状态的关闭等使命。启动方法所有为微动方法，用微弱的开关信号来控制微处置惩罚器，驱动电路事情，从而延伸装备的使用寿命。
13、故障演示实验：
实验可直接演示制冷系统故障十二个，制热系统故障三个，每个故障均设有单独演示开关。
14、微机接口及控制部分的特点：
TW-J518型中央空调教学实验系统的整机控制及参数显示有两种方法，第一种方法是通过实验台控制面板上的按键来控制各部分的事情状态、举行各项参数的设定及动态显示。第二种方法是通过单片机(本实验系统的主板接纳当今先进的单片机作为主芯片)的串行口与微机的串行接口举行通讯，另配有全中文的应用软件，从而使中央空调所需的各项控制及需要显示的各项参数均可在微机的屏幕上完成。


所配软件功效如下：
软件为全中文菜单，操作十分利便和直观，你只要轻点鼠标即可实现种种开关控制及各项参数的设定。无须看使用说明即可举行一些功效的设定及操作。
（1）各要害点温度动态显示，其中包括：
A、制热目今值
B、制冷目今值
C、锅炉入口
D、锅炉出口
E、冷却塔入口
F、冷却塔出口
G、冷凝器入口
H、冷凝器出口
I、蒸发器入口
J、蒸发器出口
K、模拟房间I
L、模拟房间II
(2)温度设定及显示
温度的设定可在0到99摄氏度之间举行恣意选择。
(3)压缩机的延时设定
压缩机的开机延时可在1-30分钟之间恣意设定。
(4)开关控制及指示
中央空调的各部分的事情与阻止均可通过微机屏幕上设置的开关举行控制，并且有开关显示，便于远程操作，设置开关如下：
A、冷却水泵
B、冷却风机
C、制冷水泵
D、压缩机
E、电磁阀I
F、电磁阀II
G、制热水泵
H、制冷
I、制热
J、�；�
(5)通讯状态显示
配有实验系统与微机的通讯状态及接口显示。
(6)通讯端口选择
实验系统与微机的通讯端口有两个串行口可任选，划分是COM1口和COM2口。


以上通过微机软件来实现的所有功效同样可以通过实验台控制面板的装置来实现。

中央空调设置清单(每台6座)

编号

名称

单位

数目

1

压缩机

台

1

2

起动器

只

1

3

热水器

台

1

4

储液器

个

1

5

冷凝器

个

1

6

手阀

只

2

7

崎岖压表

只

2

8

膨胀阀

只

1

9

继电器

只

1

10

风机

个

1

11

空调制凉风机

只

4

12

热水泵

台

1

13

增压泵（冷水泵）

台

2

14

电磁阀（液）

只

1

15

电磁阀（水）

只

2

16

蒸发器

只

2

17

过滤器

个

1

18

视液镜

个

1

19

温控器

个

2

20

温控器

只

1

21

延时继电器

套

1

22

热电阻

只

8

23

事情原理模拟演示板

块

1

24

温度指示灯板

块

1

25

控制电路板

块

1

26

模拟房间

套

2

27

模拟锅炉

套

1

28

冷却塔

个

1

29

水箱

套

2

30

不锈钢架

套

1

31

实验操作台2400×1200×900mm

张

1

32

微机控制接口

副

1

33

微机与实验台通讯毗连线

条

1

34

航空毗连线

条

1

35

中央空调控制实训软件

套

1

35

实验操作指导书

套

1


装备原理及操作

该装备制冷系统接纳的是蒸气压缩式制冷方法，系统由压缩机、冷凝器、节约阀、蒸发器等组成，用管道将其组成一个关闭的系统。工质在蒸发器内与被冷却工具（如冷媒水）爆发热量交流，吸收被冷却工具（冷媒水）的热量并气化，爆发的低压蒸气被压缩机吸入，经压缩机后以高压倾轧。压缩历程需要消耗机械能。压缩机倾轧的高温高压气态工质在冷凝中被常温冷却介质（冷却水）冷却，凝聚成高压液体。高压液体经干燥过滤后，由节约阀爆发节约蒸发，降低压力和温度，然后又进入蒸发器，其中低压液体在蒸发器中气化，爆发制冷效果，云云周而复始，一直循环。

由蒸发器中流出来的冷媒水，由于被冷却聊温可用于集中式空调系统作为冷源来冷却空气，从而抵达制冷的目的。

由冷凝器中流出来的冷却水，由于被升温，要送往冷却塔冷却，冷却后的常温水，由冷却塔下部流回冷凝器，在循环水泵的控制下举行下一个循环。

该实验系统启动后，加水箱内的常温水经由滤后，由管道泵送入加热锅炉内加温，然后进入模拟房间的盘管，由盘管风机将热量送入模拟房间内，在温控器的作用下，使房间内的温度抵达设定值，从而抵达制热的目的。

微机接口及控制部分的特点

中央空调教学实验系统的整机控制及参数显示有两种方法，第一种方法是通过实验台的控制面板上的按键来控制各部分的事情状态、举行各项参数的设定及动态显示。第二种方法是通过单片机（本实验系统的主板接纳当今先进的单片机作主芯片）的串行口与微机的串行接口举行通讯，再配以全中文的应用软件，从而使中央空调所需要的各项控制及需要显示的各项参数均可在微机的屏幕上完成。

<一> 所配软件功效如下：

（1） 各要害点温度动态显示，其中包括：

A、制热目今值

B、制冷目今值

C、锅炉入口

D、锅炉出口

E、冷却塔入口

F、冷却塔出口

G、冷凝器入口

H、冷凝器出口

I、蒸发器入口

J、蒸发器出口

K、模拟房间I

L、模拟房间II

(2)  温度设定及显示

温度的设定可在0到99摄氏度之间举行恣意选择。

(3)  压缩机的延时设定

压缩机的开机延时可在1-30分钟之间恣意设定。

(4)  开关控制及指示

中央空调的各部分的事情与阻止均可通过微机屏幕上设置的开关举行控制，并且有开关显示，便于远程操作，设置开关如下：

A、冷却水泵

B、冷却风机

C、制冷水泵

D、压缩机

E、电磁阀I

F、电磁阀II

G、制热水泵

H、制冷

I、制热

J、�；�

(5)通讯状态显示

配有实验系统与微机的通讯状态及接口显示。

(6)通讯端口选择

实验系统与微机的通讯端口有两个串行口可任选，划分是COM1口和COM2口。

<二> 微机所配软件特点：

软件为全英文菜单，操作十分利便和直观，你只要轻点鼠标即可实现种种开关控制及各项参数的设定。无须看使用说明即可举行一些功效的设定及操作。

以上通过微机软件来实现的所有功效同样可以通过实验台控制面板的装置来实现。

各主要部件特点及事情原理

1、压缩机

系统接纳全关闭活塞式压缩机，正常事情温度为0℃—120℃，属正常征象，清静可靠，结构紧凑，噪音低、密封性好，制冷剂为R22。

活塞式制冷压缩机由电念头发动曲轴旋转，从而使活塞在气缸内作往复式直线运动。随着活塞的往复运动气缸的事情容积爆发周期性的转变，从而完成蒸气制冷剂的吸气、排气等循环历程，使制冷循环可以一连举行下去。

2、蒸发器

制冷系统接纳透明水箱式蒸发器，易于视察，一目了然，蒸发管组浸于水中，制冷剂在管内蒸发，水在水泵的作用下在水箱内流动，以增强制冷效果。

3、冷凝器

制冷系统接纳螺旋管式冷凝器，这是一种较新型的热交流装备，本体部分用两条平行的铜管卷制而成，是具有两个螺旋通道的螺旋体。中心的螺旋体是冷却水通道，外部的螺旋体是高温高压制冷剂的通道。冷却水与高温高压制冷剂通过螺旋式冷凝器举行热交流。

注：冷却水从下至上，制冷剂从上至下。

4、冷却塔

该装备的冷凝方法接纳逆流式冷却塔来冷却。冷却塔经专用模具，一次成型，吸风机装在塔的顶部。

冷却塔接纳吸风式强迫透风，塔内填有填充物，以循环水充分提高冷却效果，从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋。

5、锅炉

锅炉是中央空调制热系统的焦点元件，本装备锅炉接纳英格莱电热管使水与电隔离，具有超温�；ぁ⒎栏缮毡；ぁ⒊贡；�，确保人机清静；接纳入口聚氨发泡保温手艺保温性能好，由于电加热需一段历程，因此做实验前请给锅炉加水预热。注：水温可抵达75℃。

6、模拟房间

模拟房间接纳全透明有机玻璃制作，外型雅观小巧，占地面积少，结构紧凑；具有全透明结构，内部一目了然；房间内装有盘管、盘管内机、温度显示，控制调理仪等。

7、温度显示控制仪

本装备实验台的面板上，装有温度控制显示仪，可控制温度的规模，且能巡回检测出各要害部位的温度。

8、模拟演示

9001cc金沙以诚为本教学装备不但具备仿真的实物运行系统，并且还配备了一块500mm×300mm系统事情演示板一块，它可以模拟演示制冷系统，制热系统的事情全历程，并且用入口四色板（红、绿、兰、黄），LED形象，副真地显示冷、热管道的温度和事情状态。

9、高、低压�；ぷ爸�

为了清静起见，制冷系统装有高、低�；ぜ痰缙�，当崎岖压凌驾清静值时，自动�；�，包管了压缩机及系统的清静。

10、水箱

装备所用的传热前言为自来水，为节约用水，循环使用系统的水资源；通过加水到水箱来完成前言水的加入、自动调理、过滤等使命。

操作说明

1、实验前的准备事情（首次装置或系统重新换水）

锅炉预热加水：将加水水箱加到合适位置→翻开加水水箱下面的水流调理阀→将模拟锅炉底部的温度调理按钮调至最低(0℃)→开启实验台总电源开关→按下制热按扭，锅炉在水泵（3）的资助下最先加水，待加水水箱进水口有水流出时，说明锅炉内水已加满，将锅炉加热温度设置为75℃以下，制热系统就可正常运行。

蒸发器水箱加水：将加水水箱加到合适位置→翻开加水水箱下面的水流调理阀→开启实验台总电源开关→按下制冷按钮，水在水泵（3）的资助下向蒸发器水箱内加水，待水箱内加到合适位置时水泵（3）会自动关闭，此时水泵（2）仍在事情，待加水水箱进水口有水流出时，说明制冷水路系统内水已加满。

2、操作历程

（1）制冷实验

在确保水已加满后，控制故障演示开关故障指示灯A、B、C、D、E、F、G、H、I、J所有熄灭。将模拟房间内温控仪选择键打向“制冷”处，按上下按钮选择所需要投定的温度，待几秒钟后盘管风机起动使房间内抵达设定温度，（蒸发器与风机盘未必期出风口温度差6—8度）。

注：每关一次电源，房间内的温度控制仪将会自动回到情形室温，重新设定温度须自行调理。

按下制冷按钮，冷却水泵，制冷水泵最先运行，冷却风机启动，延时8分钟后，压缩机启动最先事情制冷，当制冷至设定的温度时，盘管风机即自动�；�，制冷系统进入正常运行状态。

（2）制热实验

接通控制台电源，按下制热按钮（因锅炉功率较小，为包管实验效果，节约时间，需提前1小时预加热）。设定实验台温度，设定温度要高于情形温度，然后按下制热水泵按钮

制热系统就可正常运行。首次使用时应特殊注重以下几点！

a．首次使用,关闭锅炉电源开关，,再向左旋转(红点端)至最大位置,开启制热水泵,待胆内空气排空,水一连从加水水箱入水口喷出,体现水已注满,关闭制热水泵。若未按上述要领注水，喷头出水，但锅炉胆内水未灌满，切勿通电使用，等出水口出水后再通电源。

b．检查确认各接口处没有漏水，方可接通电源。

c．通电后，将温控器旋钮顺时针偏向旋至所需温度，（一样平常以60℃为宜），此时红色指示灯亮，体现电热管已正常事情。

d．水温抵达预置温度时，指示灯自动熄灭；体现断电阻止加热。当水温低于所置温度时，会再次自动加热。

（3） 温度巡测

凭证总控制台温度测试点检测开关，划分举行检测，按下某个按钮显示屏所显示的温度就是该处靠近的温度。
