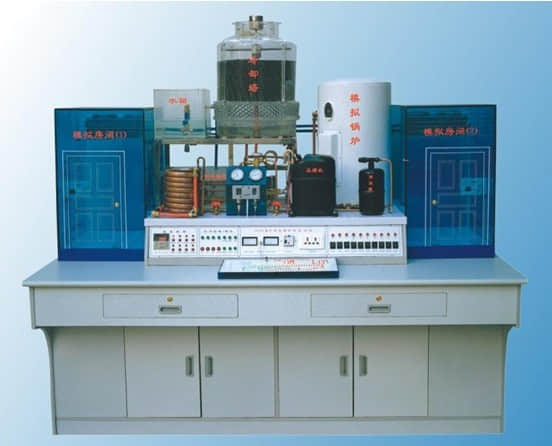

TW-J517仿真型中央空调微机控制实验室装备


为解决各大、中专院校作育人才而缺乏中央空调教学实验装备这一难题，本公司投入巨资，由专业工程师新开发乐成了适用教学的TW-J517型中央空调实验装备，配有中央空调的楼宇越来越普遍，确保中央空调的正常运行，为用户提供一个康健、恬静、清静、文明的室内情形 ；针对目今人才相对紧缺，空调运行质量普遍不高的情形，社会上急需一大批行营业熟练，高素质的人才 。

JB-KT3仿真型中央空调微机控制实验室装备

TW-J517仿真型中央空调装备显著特点：
1、接纳全透明质料，模具一次成型，直观性强，有助于教学 。
2、 整体设计合理、外型雅观、仿真、体积小 。
3、制冷系统和制热系统均设有多级� ；げ椒�，确保装备运行清静可靠 。
4、制冷系统接纳全铜质料，效率好，使用寿命长 。
5、功效周全，即可制冷又可制热，且具有模拟演示系统，及所有的故障设置 。
6、具有溢水和水位自动控制� ；ぷ爸�，解决水溢到桌面 这一问题 。
7、制冷系统和制热系统均接纳水作为前言，循环使用，环保节能 。

TW-J517仿真型中央空调主要手艺参数：
事情电源：单相三线220V±5% 50Hz
形状尺寸：240cmX120cmX190cm
整机功耗：制冷2.5KVA
制热1.6KVA
制冷剂：R22
加热方法：电加热（可调理）

TW-J517仿真型中央空调各主要部件特点及事情原理
1、压缩机：
系统接纳全关闭压缩机，清静可靠，结构紧凑，噪音低、密封性好，制冷剂为R22 。
2、蒸发器：
制冷系统接纳透明水箱式蒸发器,易于视察,一目了然,蒸发器组浸于水中,制剂在管内蒸发，水在水泵的作用上在水箱内流动，以增强制冷效果 。
3、冷凝器：
制冷系统接纳螺旋管式冷凝器，这是一种较新型的热交流装备，用两条平行的铜卷制而成，是具有两个螺旋通道的螺旋体 。中心的螺旋体是冷却水通道，外部的螺旋体是高压制冷剂的通道 。
4、喷淋式冷却塔：
该装备的冷凝方法接纳逆流式冷却塔，模具一次成形，全仿真结构，吸风机装在塔的顶部，结构完全仿真、直观 ；冷却塔接纳吸风式强迫透风，塔内填有填充物，以提高冷却效果 ；从冷凝器出来的温水由冷却水泵送入塔顶后，由布水器的喷嘴旋转向下喷淋 。
5、锅炉：
锅炉是中央空调制热系统的焦点元件，接纳英格莱电热管使水与电完全隔离，具有超温� ；ぁ⒎栏缮毡 ；ぁ⒊贡 ；�，确保人机清静 ；接纳入口聚氨发泡保温手艺，保温性能好 。
6、模拟房间：
模拟房间用全透明有机玻璃制作，形状雅观、小巧，占地面积少，结构紧凑 ；具有全透明结构，一目了然 ；房间装有盘管、盘管风机、温度控制调理仪 。
7、温度控制：
本装备实验台的面板上，装有温度控制显示仪，可控制温度的规模，且有巡回检测各要害部位温度功效 。
8、模拟演示：
配有500mm×300mm系统事情演示板一块，接纳环氧敷铜板，四色（红、绿、兰、黄）LED显示冷、热管道的温度和事情状态，形象、直观 。
9、温度控制仪：
两个模拟房间划分装有数码显示的温度控制调理器，温度规模可自行设定，可凭证房间温度的设定详细情形自动调理温度，抵达设定值后房间盘管风机自动关闭 。
10、高、低压� ；ぷ爸茫�
为清静起见，制冷系统装有高、低压� ；ぜ痰缙骺杀 ；ぱ顾趸跋低车恼Ｔ诵� 。
11、水箱：
为节约用水循环使用系统的水资源 ；通过加水箱来完成前言水的加入、自动调理、过滤等使命 ；并装有加水系统，若是系统水资源缺乏，可启动加水系统补给 。另外还装备了自动溢水和水位自动控制系统，以确保水箱的水位处于合适的位置 。
12、中央控制部分：
实验台总控制部分，可完成装备的制冷与制热的转换，以及在制冷状态或制热状态的关闭等使命 。启动方法所有为微动方法，用微弱的开关信号来控制微处置惩罚器，驱动电路事情，从而延伸装备的使用寿命 。
13、故障演示实验：
实验可直接演示制冷系统故障十二个，制热系统故障三个，每个故障均设有单独演示开关 。

TW-J517仿真型中央空调温度巡测与系统控制

（1）各要害点温度动态显示，其中包括：
A、制热目今值
B、制冷目今值
C、锅炉入口
D、锅炉出口
E、冷却塔入口
F、冷却塔出口
G、冷凝器入口
H、冷凝器出口
I、蒸发器入口
J、蒸发器出口
K、模拟房间I
L、模拟房间II
(2)温度设定及显示
温度的设定可凭证要求举行选择，调解的温度值通过数码显示装置显示 。
(3)开关控制及指示
中央空调的各部分的事情与阻止均可通过面板上设置的开关举行控制，并且有开关显示，设置开关如下：
A、冷却水泵
B、冷却风机
C、制冷水泵
D、压缩机
E、电磁阀I
F、电磁阀II
G、制热水泵
H、制冷
I、制热
J、� ；�


TW-J517仿真型中央空调中央空调设置清单(每台6座)

编号

名称

单位

数目

1

压缩机

台

1

2

起动器

只

1

3

热水器

台

1

4

储液器

个

1

5

冷凝器

个

1

6

手阀

只

2

7

崎岖压表

只

2

8

膨胀阀

只

1

9

继电器

只

1

10

风机

个

1

11

空调制凉风机

只

4

12

热水泵

台

1

13

增压泵（冷水泵）

台

2

14

电磁阀（液）

只

1

15

电磁阀（水）

只

2

16

蒸发器

只

2

17

过滤器

个

1

18

视液镜

个

1

19

温控器

个

2

20

温控器

只

1

21

延时继电器

套

1

22

热电阻

只

8

23

事情原理模拟演示板

块

1

24

温度指示灯板

块

1

25

控制电路板

块

1

26

模拟房间

套

2

27

模拟锅炉

套

1

28

冷却塔

个

1

29

水箱

套

2

30

不锈钢架

套

1

31

实验操作台2400×1200×900mm

张

1

32

航空毗连线

条

1

33

实验操作指导书

套

1
