TW-T16电梯曳引系统装置实训审核装置

一、电梯曳引系统装置实训审核装置概述

电梯曳引系统的作用是爆发输出动力 ，通过曳引力驱动轿厢的运行。电梯曳引系统装置实训审核装置主要由曳引电念头、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。

曳引系统又称曳引机 ，为电梯运行提供动力 ，曳引轿厢运行。曳引机主要由曳引电念头、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置毗连 ，其输出转矩通过曳引钢丝绳传送给电梯轿厢 ，驱动力通过曳引绳与绳轮之间的摩擦力爆发。

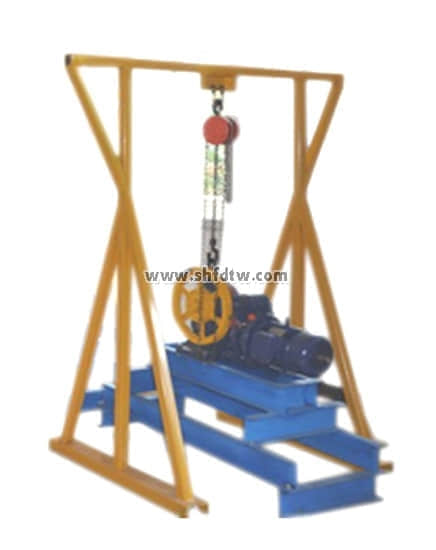

9001cc金沙以诚为本(中国)有限公司官网

（图片为参考 ，以实物为准）

二、电梯曳引系统装置实训审核装置结构特点

1、接纳磷浦结构电梯井道平台设计 ，整体外观精练明晰；

2、遵照了�？榛纳杓评砟� ，凭证电梯装置工艺要求举行教学实训式的设计；

3、接纳真实机构器件 ，使学生学到的与现实应用的一致；

4、模拟真真相形 ，使其装置工艺与现实装置一致 ，且能更利便的举行其维保项目的操作。

5、装置接纳真实的部件。特殊的框架设计能够使学生更直观地相识曳引系统的结构 ，更有用地资助学生掌握其事情原理 ，更利便的举行现实装置与保养。通过该装置 ，也可举行电梯人工盘车训练 ，掌握其要点。另外学生也可凭证相关图纸要求 ，借助模拟井道框举行电梯井道放样与导轨装置。

三、电梯曳引系统装置实训审核装置手艺指标

1、 整机重量：≤600kg；

2、 形状尺寸：4000mm×3200mm×4200mm（长×宽×高）；

3、 限速器下行机械行动速率：≤0.75m/s；

4、 清静钳行动速率：≤1m/s；

5、 曳引机额定速率：0.4m/s；

6、 曳引机额定载重：450kg；

7、 曳引机防护品级：IP41；

四、设置清单

序号

名称

数目

单位

备注

1

钢构平台

1

台

2

曳引机

1

台

3

曳引机架

1

台

4

缓冲垫

4

块

5

工字钢横梁

2

条

6

曳引钢丝绳

1

套

单向

7

绳头组合

1

套

8

绳头板

1

套

9

限速器－涨紧装置

1

套

10

限速器钢丝绳

1

套

11

盘车手轮

1

个

12

导向轮

1

个

13

C型钢垫块

4

块

14

主轨支架

4

套

15

副轨支架

4

套

16

主导轨

2

条

17

副导轨

2

条

18

龙门架

1

套

19

清静钳

1

对

渐进式

20

清静钳连杆机构

1

套

21

主导靴

4

只

滑动导靴

22

轿厢反绳轮

1

个

23

反绳轮缓冲座

1

套

24

对重框架

1

套

25

对重反绳轮

1

个

26

对重导靴

4

只

滑动导靴

27

液压缓冲器

1

个

耗能

28

聚氨酯缓冲器

1

个

蓄能

装置工具

1

套

扳手、螺丝刀、卷尺、锤子等

随机资料

1

份

实训指导书与相关图纸等

五、实训项目

1、T型导轨（轿厢导轨）装置与调解；

2、对重导轨装置与调解；

3、曳引机架的装置与调解；

4、曳引机的装置与调解；

5、轿厢龙门架的装置；

6、T型导轨上导靴的装置；

7、清静钳连杆的装置；

8、对重框的装置；

9、限速器的装置；

10、曳引绳的悬挂；

11、涨紧装置的装置与调解；

12、T型导轨下导靴的装置；

13、清静钳与下导靴的调解；

14、限速器与清静钳的联动调解；

15、导轨与导靴的保养；

16、曳引机的保养；

17、曳引绳的保养；

18、限速器－清静钳的保养；

19、人工盘车的训练。
