钳工焊工实训桌金属工艺汽车模拟驾驶器焊工.铆工实操室成套装备、焊烟净化器

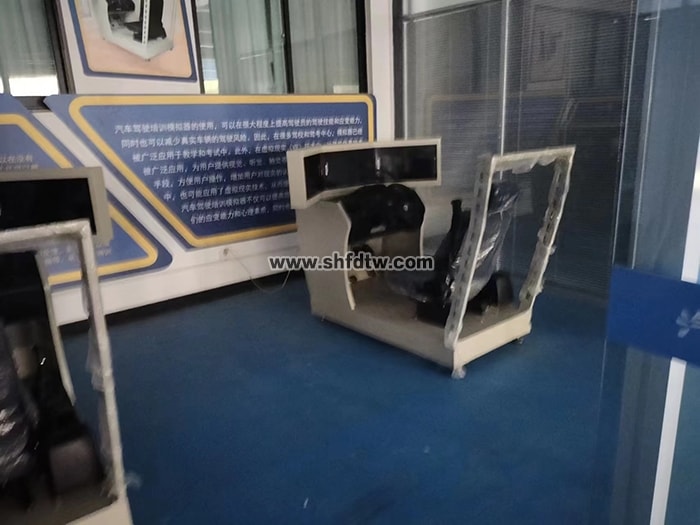

山东现代学院-TW-B20交互式主被动智能汽车驾驶培训模拟器

（三聚氰胺双面贴纹板材外壳）

9001cc金沙以诚为本(中国)有限公司官网

一、驾驶模拟器规格参数

尺寸：长×宽×高＝137 cm×80 cm×135 cm

净重：102 kg

事情电源：市供电压AC220V±5%、50Hz±2Hz

额定功率：230W

电气电压：＜24V

绝缘电阻：≥20MΩ

频率响应：100Hz ～12.5DHz

信噪比：≤50dB

抖晃率：≤0.2%

事情情形：温度0℃～50℃，相对湿度20%～70%。

分辨率：3840×1280，32真彩，24帧。

转向盘：实车钢架聚氨酯转向盘。具有喇叭按钮开关，自动回位，切向力120Ｎ，间隙±5°。

离合、制动、加速踏板、驻车使用杆：仿真踏板，行程100～130 mm ，应力100～200Ｎ。实车驻车使用杆。

组合开关：实车一体式组合开关。具有燃烧、启动、双闪报警、巨细灯光、远近照明灯开关、雨刮器快慢拨动、左右转向拨动开关。

安全带：实车涤纶织带三点式结构清静带，位置合理，拉动伸缩自若。

仪表台：具有实车仪表总成的塑料材质实车仪表台。

驾驶座椅：具有织物质料实车司机座椅，高回弹泡沫，四偏向可调靠背，坐垫、头枕，喷漆骨架，双锁滑轨，塑料大壳弹簧调角器。

座舱材质：铁质焊接支架，三聚氰胺双面贴纹板材外壳的木板外壳。

视景显示：一个22 in LED显示屏，三维视景收罗盘算显示系统，区分率3840×1280，32真彩，24帧。

传感系统：USB 2.0即插即用数据传输、响应的非接触式（无磨损）线性磁控传感器与数据信息收罗系统。

转向传感：非接触式（无磨损）线性磁控传感器与数据信息收罗系统专业位移传感器。搞侵蚀，无温漂，长寿命，结构牢靠可靠，输出稳固，运行顺畅。

二、驾驶模拟器部件展示图

模拟器部件标识：

1. 钢架聚氨酯实车偏向盘 2. 塑料材质仪表事情台 3. LED液晶显示器 4. 光电鼠标

5. 分体式侧板 6. 数/模高速数据线 7. 数/模电路板 8. 传感器小电路板

9. 非接触式传感高性能磁铁 10.带回位模具弹簧的实车偏向机 11.T型圆弧式橡胶封边条

12.离合、制动、加速踏板 13.变速器，驻车塑料实车中央通道 14.镀铬塑料变速器手球 15.防滑橡胶地胶 16.四偏向可调理座椅 17. 三点式清静带 18. 高保真耳机

三、驾驶模拟器设置表

装备名称		手艺规格	数目	备注
盘算机	主板	七彩虹，或技嘉GA-M68M
	CPU	双核	1个
	CPU电扇	酷冷花式鳍片，静音，纯铜线圈	1只
	硬盘	固态16G	1个
	内存	金士顿1G DDR	1个
	显卡	集成	1片
	机箱	标准	1个
	电源	450W	1只
	显示器	22吋LED液晶显示器	1个
数/模转换卡		2016版专业数/模转换卡	1套	模拟量和数字量高速转换
鼠标		USB 2.0接口光电鼠标	1只	训练的翻开，进入，返回，转换等等操控
耳机		音量可调理高保真耳机和麦克风	1只	训练时的视景中种种声音的高保真输出终端
数/模数据线		USB 2.0全金属透明编织网屏障数据线	1条	USB 2.0即插即用数据传输
计时数据线			1条	驾校专用计时信号输出
软件		切合交通部123下令的墨泥驾驶V3.3版	1套	2016年4月新版模拟训练软件
仪表台		塑料材质新款桑塔纳车仪表事情台	1套	塑料一次模具注塑成型
仪表总成		指针式实车仪表总成	1只	实车仪表总成
清静带		实车涤纶织带三点式结构清静带	1副	实车三点式结构，力感，行程同实车
偏向传感器		线性磁控传感器	1套	无磨损非接触式，磁控位移线性霍尔传感器
制动传感器		线性磁控传感器	1套	无磨损非接触式，磁控位移线性霍尔传感器
油门传感器		线性磁控传感器	1套	无磨损非接触式，磁控位移线性霍尔传感器
离合传感器		线性磁控传感器	1套	无磨损非接触式，磁控位移线性霍尔传感器
驻车传感器		线性磁控传感器	1套	无磨损非接触式，磁控位移线性霍尔传感器
变速器传感器		开关磁控传感器	1套	无磨损非接触式，磁控开关霍尔传感器
传感器磁铁		50㎜×10㎜×5㎜	5只	高性能，强磁性镀铬长方体磁铁
变速器磁铁		5㎜×5㎜	6只	高性能，强磁性镀铬圆柱体磁铁
偏向盘		钢支架聚氨酯实车桑塔纳转向盘	1个	有喇叭力感和转数同实车，可自动回位
转向机构		齿轮齿条式弹簧回位转向系统	1套	转向管柱，万向节，转向器团结模具弹簧
座椅		织物材料实车座椅，透气四向可调	1个	前后位置和靠背可调理
离合器踏板		桑塔纳型	1个	力感，行程同实车
脚制动踏板		桑塔纳型	1个	力感同实车，具有紧迫制动声音
加速踏板		桑塔纳型	1个	力感，行程同实车
变速器总成		专用非接触式磁控开关，12345R档	1套	力感，行程同实车，视景和变速同步
手制动总成		桑塔纳实车手制动总成	1个	力感，行程同实车
中央通道		实车塑料一体式中央通道	1只	实车塑料一次模具注塑成型一体式中央通道
变速器手球		实车聚氨酯手球	1只	实车聚氨酯镀铬手球
组合开关		实车一体式组合开关	1个	具有双闪、远近灯、雨刮、转向，燃烧开关。
显示器外框		分体式三聚氰胺双面贴纹板材外壳	1套	由细密木匠机械加工而成
座舱壳体质料		厚1.6㎝三聚氰胺双面贴纹板材外壳	1套	由细密木匠机械加工而成

四．模拟驾驶软件内容、特点

模拟驾驶软件简介	内容	特点
一、训练车型选择（大、小车12种）	捷达车手动挡	多种常用车型，驾驶视角可以切换。轻点鼠标可转换成驾驶室，正向，左侧，右侧，后方，鸟瞰等差别的视角状态驾驶。驾驶视野可左右，上下调理。左、右和内后视镜可左右，上下调理。
	桑塔纳车手动挡
	爱丽舍车手动挡
	爱丽舍车自动挡
	新捷达车手动挡
	新捷达车自动挡
	皮卡车
	春风货车
	长逍遥动车
	漂后车207
	公交车
	大客车
二、原地驾驶训练	原地驾驶	熟悉和操作各汽车使用机构、种种开关的使用。原地重复训练驾驶起步，加速，加减档，停车的办法。
	起步训练
	停车训练
	雾天模拟
	雨天模拟
	夜间模拟
	信号测试
三、理论知识（科目一）	顺序训练	驾驶理论顺序学习1300题，答题后有详细文字解说。
	错题训练	驾驶理论学习中的错题强化训练。
	模拟考试	45分钟内的理论知识（科目一）模拟考试并出考试效果。
四、园地训练（科目二）	直角转弯（巨细车型）	种种训练中划分有：动画模式，演示模式，指导模式，训练模式，考试模式。动画模式：驾驶训练动画演示，并伴有语音播报指导，文字提醒。演示模式：驾驶训练视景演示，并有文字提醒训练要领。指导模式，训练模式，考试模式由易到难逐步举行驾驶训练，并会凭证训练自动评分打印效果和操作过失提醒，回放。
	侧方停车（巨细车型）
	倒车入库（巨细车型）
	坡道定点（巨细车型）
	曲线行驶（巨细车型）
	湿滑路面（大车型）
	单边桥（大车型）
	限宽门（大车型）
	升沉路（大车型）
	一连障碍（大车型）
	坡道定点准时（大车型）
	模拟雨天（大车型）
	模拟雾天（大车型）
	模拟高速（大车型）
	模拟隧道（大车型）
	模拟急转弯（大车型）
	窄路调头（大车型）
	湿滑路面（大车型）
	紧迫情形（大车型）
五、路考训练（科目三）	起步	种种训练中划分有：动画模式，演示模式，指导模式，训练模式，考试模式。动画模式：驾驶训练动画演示，并伴有语音播报指导，文字提醒。演示模式：驾驶训练视景演示，并有文字提醒训练要领。指导模式，训练模式，考试模式由易到难逐步举行驾驶训练，并会凭证训练自动评分打印效果和操作过失提醒，回放。
	变换车道
	超车
	加减档
	会车
	通过人行横道
	通过公交站台
	通过学校路口
	直线行驶
	直行通过路口
	路口左转
	路口右转
	调头
	靠边停车
六、文明交通清静出行（科目四）	顺序训练	驾驶理论顺序学习1100题，答题后有详细文字解说。
	错题训练	驾驶理论学习中的错题强化训练。
	模拟考试	30分钟内的理论知识（科目四）模拟考试并出考试效果。
七、驾驶手艺训练	基础操作	驾驶员的上车到准确驾驶车辆的基础操作训练。
	一样平常蹊径	一样平常蹊径上的起步，跟车，让超车，倒入车库，停车驾驶训练。
	卑劣条件	小、中、大雨；小、中、大雪；小、中、大雾；泥泞路驾驶训练。
	山区蹊径	上、下坡；弯道会车；窄路会车；直线会车；前方动物的驾驶训练。
	高速公路	进入高速，高速公路行驶，车辆爆发故障的驾驶训练。
八、夜间驾驶训练	原地灯光	静态模拟夜间行驶场景，语音指导灯光准确操作。
	灯光考试	夜间没有路灯，照明不良的条件下，灯光的准确操作训练和考试。
	夜间驾驶	夜间没有路灯，照明不良的条件下，灯光的准确操作训练和考试。
	教学动画	夜间跟车，会车，坡道，急弯，路口，人行横道，拱桥的动画演示。
九、自由驾驶训练	都会蹊径	差别路口，汽车，行人，加油站，站台，环岛等等重大情形。
	高速公路	收费站，匝道，行车道，超车道，停车带，效劳区，交通标记牌。
	海景公路	依山傍水的海边公路。
	山区蹊径	弯多，坡多，急转弯，溜坡，侧滑的重大情形山区蹊径驾驶训练。
	大8字路	8字形绕弯驾驶训练。
	环形公路	环形公路的强化驾驶训练。
十、应急驾驶训练	泛起行人	种种突然状态下的应急驾驶训练。
	前车爆胎
	前车转向
	突然爆胎
	酒驾（毒驾）
	超速驾驶
	超员驾驶
	超载驾驶
	车身起火
	偏向盘失灵
	坑洼路面
	前方落石
	疲屈驾驶
	前车双闪
	前方事故
	刹车失灵
	山体滑坡
	突然暴雨
	突然大雾
	无油熄火
十一、驾驶训练纪录		训练历程生涯过的纪录，可以设为教学用、播放、删除的操作。
十二、基础驾驶训练	坦荡地	种种蹊径的自由驾驶训练。
	换挡训练
	停车训练
	窄路训练
	直角弯
	小S弯
	大S弯
	大8字路
	环形公路
十三、关于软件		墨泥官方二维码，软件新动态，正版认证。
十四、软件设置	画面性能设置	视景中的无邪车，非无邪车，行人，动物等等数目设置。
	偏向盘设置	偏向盘的间隙，迅速度，转动角度调理设置。
	传感器标定	模拟器的种种传感器的标定设置。
十五、退出系统		模拟训练的退出系统。

、 9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

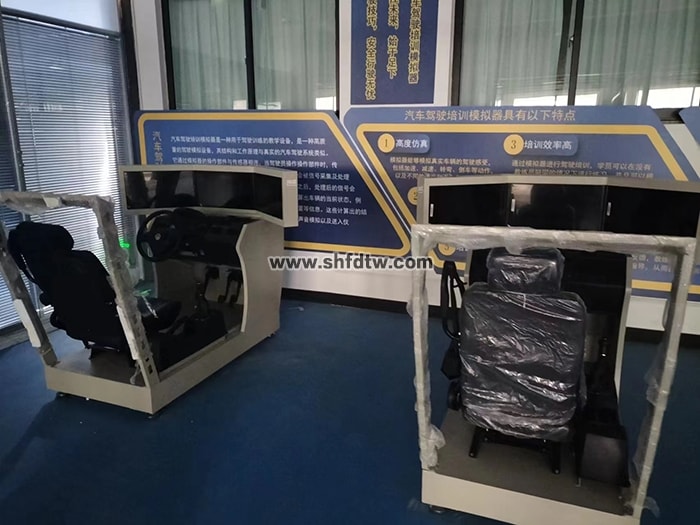

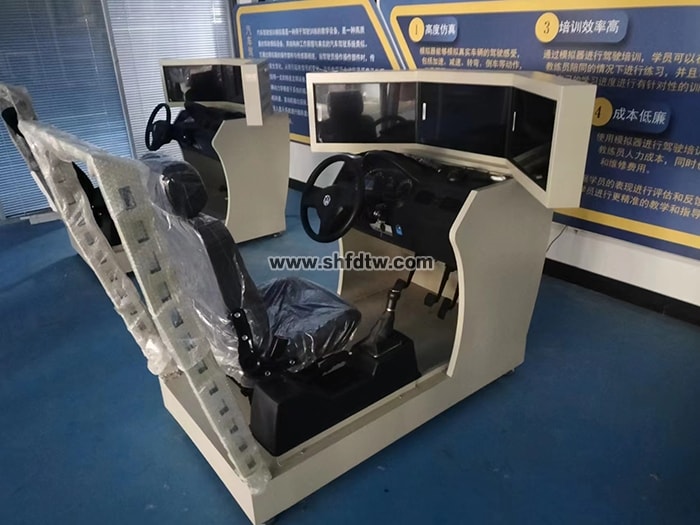

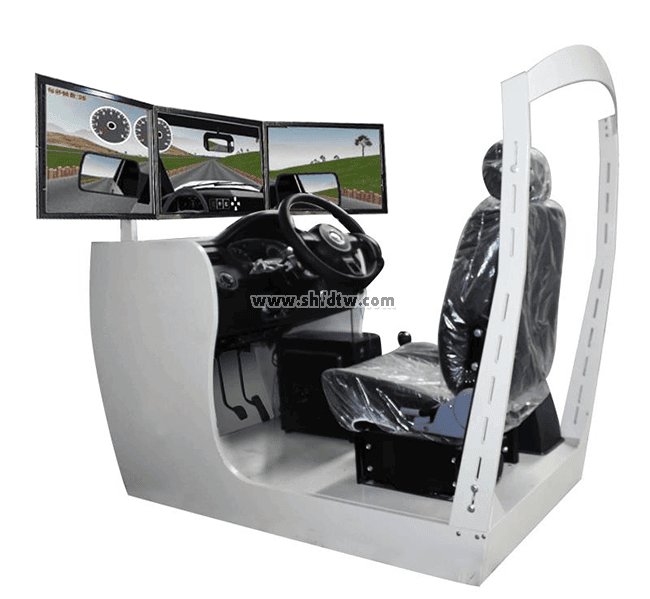

山东现代学院- TW-QM19智能汽车驾驶模拟器

(三屏幕激光焊接喷塑钢板外壳)

9001cc金沙以诚为本(中国)有限公司官网

规格参数

尺寸：长×宽×高＝175 cm×165 cm（含三个22 吋LED带DVI高清显示屏）×138 cm

净重：120kg

事情电源：市供电压AC220V±5%、50Hz±2Hz

额定功率：270W

电气电压：＜24V

绝缘电阻：≥20MΩ

频率响应：100Hz ～12.5DHz

信噪比：≤50dB

抖晃率：≤0.2%

事情情形：温度0℃～50℃，相对湿度20%～70%。

分辨率：3840×1280，32真彩，24帧。

显示屏：22吋高清LED显示器三台

转向盘：实车钢架聚氨酯转向盘，具有喇叭按钮开关，自动回位，切向力120Ｎ，间隙±5° 。

离合、制动、加速踏板、驻车使用杆：仿真踏板，行程100～130 mm ，应力100～200Ｎ。实车驻车使用杆。

组合开关：实车一体式组合开关，具有燃烧启动、双闪报警、巨细灯光、远近照明灯开关、雨刮器快慢拨动、左右转向拨动开关

安全带：实车涤纶织带三点式结构清静带，位置合理，拉动伸缩自若。

仪表台：具有实车仪表总成的仿桃木纹塑料材质实车仪表台。

驾驶座椅：具有皮质面料实车司机座椅，高回弹泡沫可调靠背、坐垫、头枕，镀铬枕杆，喷漆骨架，双锁滑轨，塑料大壳弹簧调角器。

座舱材质：铁质焊接支架。激光焊接，静电喷塑，高温烘烤流平固化工艺处置惩罚的钢板外壳。

视景显示：三个22 in LED显示屏无缝毗连，三维视景收罗盘算显示系统，区分率3840×1280，32真彩，24帧。

传感系统：天猫魔盒、USB 2.0即插即用数据传输、响应的非接触式（无磨损）线性磁控传感器与数据信息收罗系统。

转向传感：铝合金外壳阳极处置惩罚新款机制专业位移传感器。搞侵蚀，无温漂，长寿翕（>50x10的6次方），结构牢靠可靠，输出稳固，运行顺畅。线性精度0.15%FS，重复精度0.01mm，极限运动10m/s。

山东现代学院-TWW-QG01型双面钳工台

本公司生产钳工实验室装备凭证教学要求与多家工厂配合开爆发产，该产品配备的钳工工具通用化，标准化和专用化，可提高学生的操作手艺和下手能力。钳工大多是在钳工台上用手工工具操作，对工件举行加工。手工操作的特点是手艺性强，加工质量的优劣主要取决于操作者手艺水平的崎岖，它的事情规模较广，具有适用性和无邪性的优势且不受装备、园地等条件的限制，因此通常接纳机械加工要领不太相宜或难以举行机械加工的场合，通常由钳工来完成，尤其是机械产品的装配、调试、装置和维修等更需要钳工，以是说钳工不但是机械制造工厂中应用普遍的工种之一，因此钳工实验室装备也是各大院校，技校不可缺氨赡实训教学产品。

钳工实验室（一张桌4座/组）每组详细设置如下：可以完成常用工具的熟悉和使用，锤、锯、锉、凿、划线、装配、调试、装置、维修等教学工具。

9001cc金沙以诚为本(中国)有限公司官网

一、钳工台主要参数：

钳工台的规格：1500长×1500×1500mm高（桌面高800+防护网700）。

防护网规格1500×700×30冲孔金属钢板，带增强筋。

台面接纳双面结构，即4个操作工位共用一个平台。以节约本钱和空间。

台面质料接纳50毫米50毫米实木板（默以为松木；可选其他实木，价钱另计）覆1.2毫厚钢板（外貌应防锈处置惩罚）。

桌架立柱接纳2.0厚钢板折型，规格100×80×750 桌架横梁及增强梁：1.5厚钢板折型规格100×40×1.5

抽屉接纳1.0mm钢板,桌面铁皮所有包起来 .抽T每个可以承重40KG。

9001cc金沙以诚为本(中国)有限公司官网

二、钳工实验室清单（4座）1张桌

序号	名称	规格	单位	数目
1	钳工桌	150×150×80	张	1
2	台虎钳	5寸	台	4
3	钢锯架		把	4
4	圆锉刀	8---12寸	套	2
5	半圆锉刀	8----12寸	套	2
6	方锉刀	8----12寸	套	2
7	扁锉刀	8----12寸	套	2
8	三角锉刀	8----12寸	套	2
9	划线平板	300×400MM	台	2
10	榔头		把	4
11	圆规		把	4
12	角尺		把	4
13	钢尺	150	把	4
14	划针	长120	支	4
15	内外卡钳		套	2
16	三角刀		把	2
17	铲刀	14寸	把	4
18	油石		块	1
19	丝锥	M 6 8 10 12 14	套	2
20	扳牙	M 6 8 10 12 14	套	2
21	凿子		套	2
22	什锦锉		套	2
23	手虎钳		把	2
24	钢锯条	50条	盒	2
25	运动扳手	200×24	把	4
26	钢丝钳		把	4
27	一字批		把	4
28	十字批		把	4
29	呆扳手	8 10 14	套	2
30	铁皮铰剪		把	2
31	丝攻扳手		把	4
32	扳牙扳手		把	4
33	尖嘴钳		把	4
34	钢丝刷		把	4

9001cc金沙以诚为本(中国)有限公司官网

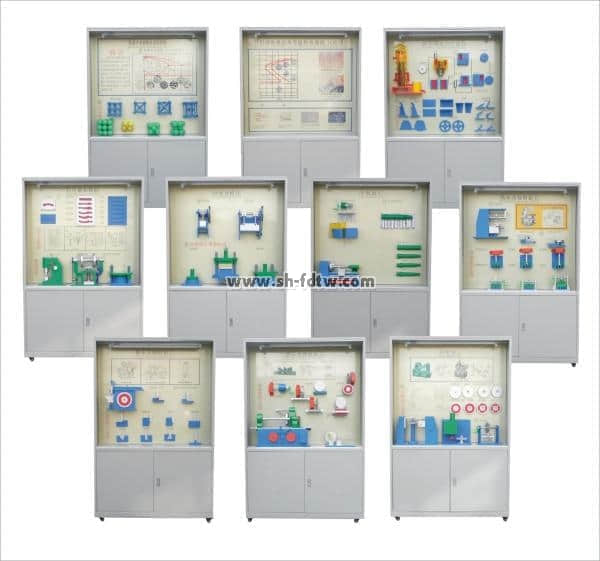

山东现代学院-金属工艺学摆设柜带解说.声控同步.电脑控制

本公司新推出的金属工艺学是由一个控制台和十个摆设柜组成为一套。金属工艺是一门综合性的手艺基础课，是机械类、近机类和治理类专业的必修课。通过摆设柜学习，学生将获得关于金属工业全历程中工程质料及其改性、毛坯成型及其选择、零件成型及其装配等方面的基础知识。

9001cc金沙以诚为本(中国)有限公司官网

序号和名称	内容
第一柜铁碳合金相图及晶体结构	铁碳合金相图、简朴立方晶格、体心立方晶格、面心立方晶格、密排立方晶格
第二柜共析钢的奥氏体等温转变曲线	共析钢的奥氏体等温转变曲线（C曲线）、种种退火和正火的加热温度规模、碳钢的淬火加温度规模
第三柜砂型铸造历程	冲天炉、齿轮零件、离心、混砂机、芯盒、洪干洪炉、合箱浇注、铸件（齿轮坯）、整理和检查、液态合金、悬臂支架（准确、不准确）、内腔的两种设计、凸台的设计、托架、轮辐设计、锐角的毗连（准确、优异、不准确）
第四柜自由锻和模锻	压力机、空气锤、切边模、拔长模腔、滚压模腔、预锻模腔、修锻模腔、原始料坯、滚压、弯曲、预锻、修锻、锻件、曲柄压力机的锻模
第五柜冲床及模具	单柱冲床、剪床、简朴冲模、一连冲模、复合模
第六柜车床及车削加工	车床、车削时切削力的剖析、车刀的主截面及辅助平面、车刀的种类和用途：（成形刀、宽刃精车刀、切断刀、右偏刀、弯头端面刀、螺纹车刀、左刃偏刀、圆弧车刀、端面车刀）、轴的车削第一步、轴的车削第二步、轴的车削第三步、轴的车削第四步
第七柜铣床及铣削加工	铣床、圆柱铣刀受力剖析、端铣刀受力剖析、铣沟槽（指状铣刀）、铣T型槽、铣燕尾槽、铣沟槽（盘形铣刀）、铣V形槽、铣齿轮

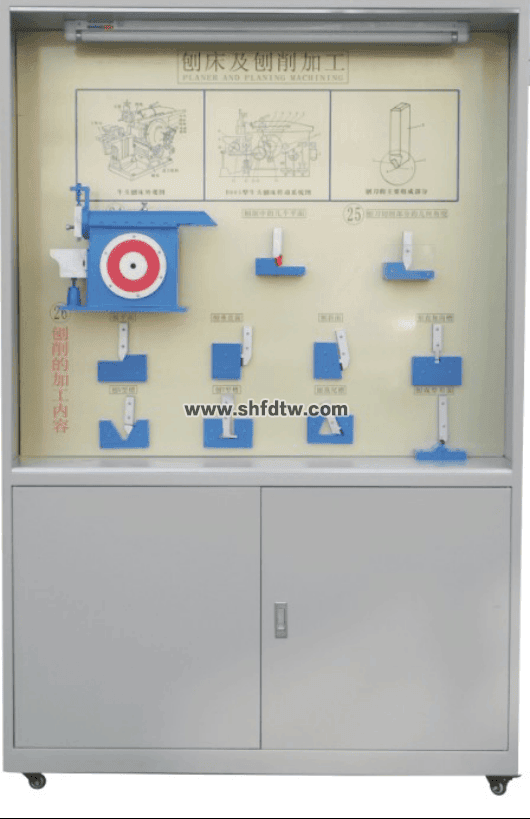

第八柜刨床及刨削加工	刨床、刨刀切削部分的几何角度、刨削中的几个平面、刨平面、刨笔直面、刨斜面、刨直角沟槽、刨V型槽、刨T型槽、刨燕尾槽、刨成型形面
第九柜磨床及磨削加工	磨床、磨削力、绗磨头、内圆磨削、平面磨削、齿轮磨削、外圆磨削、磨蜗杆、花键磨削
第十柜齿轮加工	滚齿模子、插齿模子、剃齿模子、齿轮毛坯、精加工、精车端面和精镗内孔倒角、磨端面、上心棒车外圆倒角、插键槽、钻幅板孔、滚齿去毛刺
