安徽工程大学-TW-TSK02透明数控车床
透明数控教学车床是我公司最新研制的教学科研用数控机床。该机床是典范的机电一体化产品 ，接纳稳固可靠的广数 980TB3 车床用数控系统。同时 ，其形状雅观大方 ，主轴箱盖及防护体均接纳入口有机透明质料制作而成 ，使机床主要内部结构及传动线路一目了然 ，是各相关科研院所、高职学院及手艺学校理想的实验装备。接纳四工位自动回转刀架,可以加工φ 30mm 的尼龙或 PVC 质料,通过编程对种种轴类 ，盘类等塑料零件能自动完成使命 ，如外圆柱面 ，圆锥面 ，圆弧面 ，螺纹等工件的削加工 ，并能举行切槽 ，钻孔等事情。

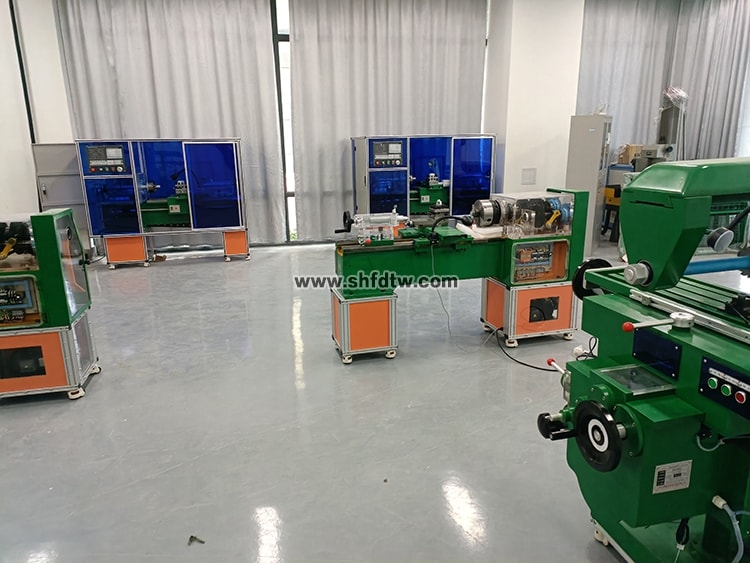

（图片仅供参考）
二、机床特点
1、 接纳稳固可靠的GSK980TB3 专用车床数控系统 ；
2、 车床接纳全防护透明设计 ，框架主体接纳40×40mm铝合金型材 ，防护门导轨接纳40×80mm铝合金型材 ，推门结构 ，铝合金型材内嵌5mm厚深蓝色半透明有机玻璃 ，整机造型雅观大方。
3、机床X\Z向进给导轨接纳高精度方形直线导轨 ，速率快 ，精度高。
4、大拖板接纳铸件成型 ，时效处置惩罚 ，数控铣精加工面成 ，结实耐用且稳固形。
5、 全自动四工位数控回转刀架 ，能知足较重大零件的刀具使用要求 ；
6、 纵、横向细密滚珠丝杠进给 ，混淆式步进电机驱动 ，重复定位精度高 ，转矩大 ；
7、 接纳高级变频调速电机驱动主轴 ，实现无级调速 ，包管切削线速率稳固 ；
8、 操作利便恬静 ，切合现代人机工程学的优化头脑 ；
9、 车削 PVC 质料时 ，接纳空气（风）冷却 ，坚持事情情形清洁 ，无工业污染 ；
三、用途
1. 相关专业科研院所对现代加工（数控及CAD/CAM）手艺研究的实践验证 ；
2. 种种高等院校及中级手艺学校的数控手艺应用、机电一体化及自动控制专业学生的综合实验 ；
3. 种种高等院校及中级手艺学校的机制、模具及其他相关专业数控手艺的课堂辅助教学和教学实训 ；
4. 开展数控机床结构及控制原理与结构、数控编程及机床操作、CDA/CAM 等专业课程专项培训。
四、数控系统主要功效
1、GSK980TB3为广州数控装备有限公司研制的新一代普及型车床数控系统 ，是GSK980TB2的升级版。GSK980TB3车床数控系统接纳32位高性能的CPU和超大规�？杀喑唐骷﨔PGA ，运用实时多使命控制手艺和硬件插补手艺 ，实现了μm级精度的运动控制。
2、系统接纳硬件插补手艺 ，快进速率可达 12 米/分 ；
3、具有程序影象和预读功效 ，提前译码 ，使机床加工平滑流通 ；
4、控制精度高 ，脉冲当量为 1μ （0.001mm） ；
5、有串行 RS232 通讯接口功效 ，可与盘算机联机通讯 ；
6、接纳电子齿轮比 ，简化传动结构 ，提高机床事情精度。
7、系统具有软、硬件限位 ，包管事情清静 ；
8、接纳多层印刷电路板手艺 ，表贴手艺 ，门阵手艺等 ，使性能更优越 ，运行更可靠。
五、机床主要手艺参数
1、床身 接纳高强度的工程塑料
机床形状尺寸（长、宽、高）≤1800×980×1520mm
床身上回转直径≥?360mm
工件长度≥430mm
2、主轴箱盖及防护罩接纳入口透明有机质料
主轴标准主轴
主轴转速、无级变速0—1500rpm
主轴电机 变频控制无极调速功率≥1.5kw
3、电动刀架
标准四工位
三爪卡盘 ≥?160mm
4、丝杠 滚珠丝杠
丝杠运行 混淆步进电机驱动
运行方法 三轴运行二轴联动
5、数控编程系统
接纳华新数控系统并具有串行R232通讯接口能与外部盘算面联机通讯. 系统接纳硬件插补手艺 ，快进速率可达12米/分 ；系统具有程序影象和预读功效 ，提前译码 ，使机床加工平滑流通 ；系统控制精度高 ，脉冲当量为1μ（0.001mm）
六、机床附件清单
|
序号 |
名 称 |
规 格 |
单位 |
数目 |
|
1 |
车刀 切断刀、外圆刀、45°刀、螺纹刀 |
20*20mm |
把 |
4 |
|
2 |
继电器 |
24V4 组 |
个 |
2 |
|
3 |
包管丝 |
|
个 |
2 |
|
4 |
螺丝刀 一字 |
3.2*150mm |
把 |
1 |
|
5 |
螺丝刀十字 |
3.2*150mm |
把 |
1 |
|
6 |
尖嘴钳 |
6寸 |
把 |
1 |
|
7 |
内六角 |
φ 6、φ 8 |
把 |
各 1 |
|
8 |
塑料棒 |
φ 25、φ 32、φ 40、 |
箱 |
1 |
|
9 |
卡盘板手 |
|
把 |
1 |
|
10 |
扳手套筒 |
|
把 |
1 |
|
11 |
刀架扳手 |
|
把 |
1 |
|
12 |
系统说明书 |
|
本 |
1 |
|
13 |
机床说明书 |
|
份 |
1 |
|
14 |
毗连线 |
四芯线 |
米 |
6 |
|
15 |
电路图 |
|
份 |
1 |
|
16 |
刀垫片 |
|
盒 |
1 |
|
17 |
死顶尖 |
|
个 |
1 |
|
18 |
变频器 |
|
份 |
1 |
安徽工程大学-TW-X62WB透明万能铣床
1、本产品选用透明有机玻璃 ，零件接纳工业标准件 ，能全透明地看到产品内部结构与行动。
2、所有元件均能举行正常的机械运转。
3、充分展示各个细微结构和机构装配装置
4、自动运转、演绎产品运作历程 ，使学生很直观的相识整体历程。
5、产品整体看上去雅观大方、形象逼真、各部件漫衍清晰、一目了然 ，详细转动无邪、演示利便等特点。
6、机座由工程塑料制作 ，机床中事情台上配备有机用虎钳 ，机床传动部分齿轮由尼龙与高强度铝合金质料制成 ，拨叉是钢件 ，换档变速操作自若 ，能实现其自动走刀及快速走刀。我厂生产的机床模子经由重复的试验和刷新已基本上为定型产品。

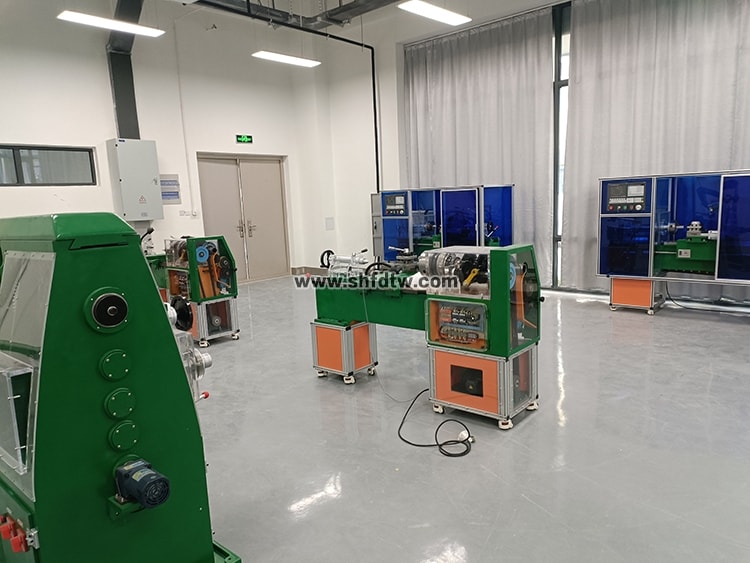

（图片仅供参考）
一、事情台
1.事情台事人情积（宽×长）≥240mm×940mm
2.事情台最大纵向行程
手动≥510mm
无邪≥480mm
3.事情台最大横向行程
手动≥180mm
无邪≥150mm
4.事情台最大升降行程
手动≥200mm
无邪≥180mm
5.事情台最大回转角度≥+450
6.T形槽（宽度×距离×条数）≥12×50×3
二、主轴
1.主轴孔径≥29mm
2.主轴锥孔锥度≥7：24
三、部件间主要尺寸
1.主轴中心线至横梁距离≥120mm
2.主轴中心线至事情台面间的距离 ，最大250mm ，最小30mm
3.床身笔直导轨至事情台中心距离 ，最大350mm ，最小160mm
四、机床动力、体积
1.主传动电念头
功率≥0.75KW
转速≥1450转/分
2.进给电念头
功率 ≥0.2KW
转速 ≥1450转/分
3.机床形状尺寸（长*宽*高）
≤1750mm×1280mm×1350mm
安徽工程大学-TW-TM6B透明机床
车床组成主要部件先容
车床的主轴是一个空心的蹊径轴。主轴的内孔是用于通过长的棒料。主轴前端接纳短法兰式结构 ，它的作用是装置卡盘。
（图片仅供参考）
一、车床手艺规格：≤长2100mm*宽900mm*高1500mm
二、重量：≤400 公斤
三、主电念头：
1.功率：≥0.37KW
2.转速：≥1400转/分
3.电压：380V
四、拖板电念头
1.功率：≥0.12KW
2.转速：≥500转/分
3.电压：220V
五、车床手艺性能：
1.床身上大工件回转直径：≥400毫米
2.刀架上大工件回转直径：≥210毫米
3.大工件长度：≥750毫米
4.主轴转速：正转（24级） 10~1400r/min
5.反转（12级） 14~1580r/min
6.主轴转速盘10—1400转/分（按皮带盘缩小数峰值速1000转/分左右）
车床主要由以下几个部分组成：
⑴大床脚 ⑵小床脚 ⑶车头箱（主轴箱） ⑷进给箱 ⑸拖板箱 ⑹大拖板 ⑺中拖板 ⑻小拖板 ⑼方刀架 ⑽尾架 ⑾挂轮 ⑿油盘 ⒀螺杆 ⒁光杆 ⒂使用杆 ⒃三爪卡盘 ⒄皮带轮 ⒅照明灯
机床使用和保养
1、使用前首先熟悉机床性能和各手柄的功效 ，
2、应检查电路是否准确 ，电器上否有无损坏 ，确认无误后 ，方可通电。
3、运动摩擦外貌应视情形加注适量机油润滑。
4、在事情中 ，当机床爆发故障或有不正常响声时 ，应连忙阻止事情 ，检查情形后方能继续运转。
5、为了阻止机床损坏 ，操作时不应带负荷起动。
6、当机床在运转时 ，车头箱拨档手柄禁绝转动 ，应先阻止运转再拨档 ，不然易造成齿轮损坏。
7、本机床为模拟机床 ，为了包管优异的寿命和特征 ，机床应阻止主轴的高速运转 ，低速级为宜。
8、本机床为有机玻璃与硬质工程塑料制作 ，牢靠度有限 ，不可让学员随便乱动（如拨档时 ，用力过大 ，强行操作）以免损坏 。
9、本机床为工程塑料和有机玻璃制作 ，齿轮不处在润滑油中 ，不应长时间运作。
10、不可在高温顺阳光下暴晒 ，不然会使本机床变形。
