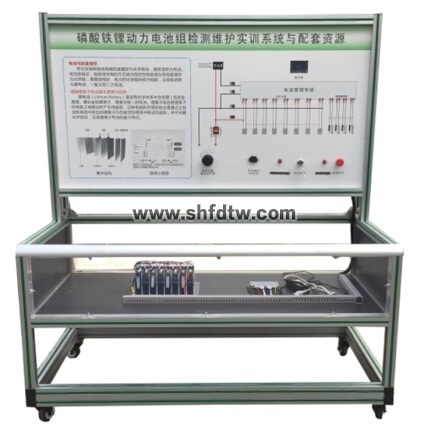

TW-XQ134磷酸铁锂动力电池组检测维护实训台
一.产品简介
选用磷酸铁锂动力电池包总成(8串单体电池），包括其电池治理系统(BMS)实物制作，真实地泛起了动力电池包焦点零部件之间的毗连控制关系、装置位置和运行参数，以及高压系统清静注重事项；通过比照电路原理图与实物，可完成动力电池包总成（包括电池组总成、电池治理系统、电池电流与温度传感器、直流接触器）剖析与组装、单体电池电压和内阻检测实训操作 。
企业信息
您只要致电：021-55884001（袁司理）
我们可以解答 磷酸铁锂动力电池组检测维护实训台 的相关疑问！
我们可以帮您推荐切合您要求的 磷酸铁锂动力电池组检测维护实训台 动力电池组检测维护实训台 动力电池实训装置 相关产品！
找不到所需产品？请点击 产品导航页
目今产品页面地点：http://www.shfdtw.com/productshow-116-3221-1.html
二.功效特点
1.实训台装置磷酸铁锂电池模组(8串单体电池），包括电池治理系统(BMS)，电池治理系统带平衡、电流丈量、单体电压检测、高精度库仑计功效，基于电流对时间计分，准确盘算电池剩余容量，充入电量、液晶屏（2.3*9.3cm）显示等功效 。
2.电池包能通电事情，清晰地展示单体电池以及它们的成组方法和连线方法，并可重复举行电池模组的拆装操作 。
3.电池包在实训台上的安排方法，知足利便学员重复拆卸和装置电池模组的要求 。
4.BMS在动力电池包上的装置位置以及电气机械毗连方法需与原车坚持一致，以知足学员重复拆卸和装置BMS的要求 。
5.实训台配备电池充电机，可以给电池补电 。
6.学员可以对单体电池电压和内阻举行实测 。
7.电池箱接纳透明有机玻璃制作 。
8.知足动力电池组检测维护现实操作实训(包括电池组拆装与组装、电池充放电检测、电池性能治理系统检测、电池组维护实训) 。
9.面板接纳4mm厚铝塑板，面板UV平板喷绘打印有彩色图板；学员可直观比照图板和实物，熟悉和剖析系统的事情原理 。
10.面板上装置有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等 。
11.装备由立式可移动教学板(带原理面教板)与水平安排平台（装置系统各主要零部件）等构建 。
12.装备框架接纳40mm×40mm一体化全铝合金型材搭建，耐油耐侵蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,耐久耐用不生锈，带万向脚轮，便于移动，并带锁止机构 。
13.配套实训指导书等教学资料，完整讲述事情原理，实训项目，故障设置及剖析等要点 。
三.手艺规格
1.动力电池类型：磷酸铁锂电池
2.单体电池规格：3.2V10AH
3.动力电池电压与容量：3.2V10AH,8串
4.装备外接电源：交流220V±10% 50Hz (充电工况）
5.事情温度：-10℃～+50℃
6.装备形状尺寸（mm）：1500*700*1700（长*宽*高）
7.面板形状尺寸（mm）：1445*748（长*宽）
四.实训项目
1.动力电池包（包括BMS）结构与控制原理实训 。
2.动力电池包（BMS）主要零部件功效认知 。
3.单体电池充放电实验 。
4.单体电池内阻测试实验 。
5.动力电池包剖析与组装实训 。
6.电池治理系统(BMS)软件诊断检测实训 。
五.基本设置
磷酸铁锂动力电池包及BMS总成、BMS信息显示液晶屏（2.3*9.3cm）、电池治理系统(BMS)APP软件、紧迫断电开关、维修开关、电流与温度传感器，直流接触器，放电线性负载，充电器、一体化全铝合金型材搭建的移动台架（700*500*1500mm 带自锁脚轮装置，带装置检测端子的原理面板，面板648*713mm）、故障模拟与扫除装置、装备操作说明书 。
