（一）、产品特点
1、�？槭浇峁�，挂箱替换利便，便于组织种种实训项目及扩展新的实训功效 。
2、适合就业前及岗前综合手艺训练，适合高级工手艺培训审核 。
3、能举行小型工程项目设计、装备选型、装置调试、操作模拟 。
4、只需三相四线交流电源即可投入使用，实训资源富厚、综合性强，有用节约实训用房 。
5、清静性高，除配备电压型和电流型泄电�；て魍�，装置设有单片机全程监控的过载或短路软阻止�；すπ�，确保装备和人身清静 。
（二）、手艺说明
1、实验桌：
（1）装备接纳钢质双层亚光密纹喷塑结构，铝质蚀刻面板，桌面为防火、防水、耐磨高密度板,左右设有两个大抽屉（带锁），用于安排工具及资料，电脑桌分体设计，造型雅观大方 。铝质蚀刻面板工艺通过举行激光蚀刻彩色处置惩罚，面板图文字符接纳现代喷描手艺处置惩罚，使面板标识清晰且耐久耐用 。设置的电路雅观整齐、科学规范 。统一的尺寸规格，使得所有挂箱均可随意替换，操作利便 。
（2）交流电源控制功效板
三相五线 380V±5％ 50Hz交流电源供电，由三只电网电压表监控电网电压，并有三只指示灯指示，带灯包管丝�；�，控制屏的供电由钥匙开关和启�？乜刂�，额定功率：<0.8KW，情形温度：－10℃ ～40 ℃，相对湿度：<85%，
（3）直流电源、给定单位、准时器兼报警纪录仪
1）提供+5V/1A和+24V/1A直流稳压电源各一起，三位半数显；
2）提供应定（±15V可调电压输出）；
（4）本装备所有实训�？楸匦栉种颇？�，并接受特殊定制实训项目，不接受塑料�？�，包括PLC三菱FX3U-48MR主机�？椤⒈淦灯魅釬R-A840
（5）清静�；げ椒ィ壕哂薪拥乇；ぁ⑿沟绫；すπ�，清静性切合相关的国标标准 。接纳高绝缘的清静型插座及带绝缘护套的高强度清静型实验导线
（6）智能化实验室控制系统：
① 泄电�；すπА⒚姘逵卸喙π�220V清静插座 。
② 密码开机、时钟显示（可自行设置） 。
③ 接纳8吋DWIN串口液晶触摸屏，六万五仟色真彩屏幕，区分率800*600，事情温度为超宽温-20/+70℃以上，能设置和显示主控台各项电气参数 。界面清晰，内有主控台操作说明书 。
④ 西席实验用交直流电源、直流高压、直流大电流输出、控制学生交直流低压电源输出及220V交流电源四路输出，有锁定功效，可锁定控制学生交直流低压电源，锁定后学生不可操作 。
⑥ 交流电源输出0V-36V，电压区分率为1V，输出电流大于4A，直流稳压输出0-36V，电压区分为0.1V，电流大于3A 。直流大电流输出40A/10S.直流高压输出240/300V/100mA 。
⑦能直接监视到每张学生桌直流电压的崎岖 。
⑧设有多媒体控制及转换功效，利便西席举行多媒体教学 。主控电源箱体与控制抽屉均用金属质料制成，外貌磷化喷塑防护，装置锁具 。电源主控台需与西席演示台一体化 。
（7）每套附带一台台式电脑(学校自备)
2、硬件特点：
实训装置基本要求：
①、PLC主机需要接纳西门子CPU226PLC，功效上应完全知足现在职业学校及技工学校的PLC教学要求 。
②、按要求接纳�？榛杓�，包括按钮�？椤⒌缭茨？椤⒛Ｄ馍氨甘笛的？椤⒔酉叨俗优藕椭种执衅骷癙LC主机�？椤⒈淦灯髦骰？榈� 。各�？榧湎嗷プ粤� 。在主机�？橹�，所有输入输出端口都通过导线毗连到实验板上的镀金孔上，各实验�？槎加凶粤Φ氖淙搿⑹涑觥⒐捕�，这样在实验时只需毗连所用到的端口 。能利便扩展�？�，为以后实验系统的升级提供包管 。
③、按要求接纳实物产品，提高了实验的真实水平，确保了实验的适用性 。
④、按要求使用实物继电器，并能在实验板上联接继电器的启动、运行、制动控制电路，让学生明确并掌握继电器在控制电路中的使用要领 。
⑤、交通灯、洗衣机、售货机、抢答器等�？橐笤鎏硎奔洹⑹窒允� 。
⑥、按要求实验项目由基本指令实验，常用功效指令实验、综合实验三部分组成 。在实验项目设计开发中做到实验由简到难，从而抵达一个循序渐进的学习历程 。实验项目也应充分贴近现实应用和教学纲要的要求 。
⑦、按要求在设计中留出了所有的输入、输出、公共端子，用户可利便扩展自己的�？�，以便实验系统的升级，可真正实现按学校要求特殊定制实训项目 。
PLC模拟控制实验�？�
1、PLC基本手艺实训
1）PLC熟悉实训（软硬件结构、系统组成、基本指令训练、接线、编程下载）
2）典范电念头控制实训（点动、自锁、正反转、星三角换接启动）
2、PLC模拟控制实训
1）四节传送带控制
2）十字路口交通灯控制(声效、自动／手动)
3）天塔之光控制(闪灼、发射、流水型)
4）机械手控制控制
5）音乐喷泉控制
6）装配流水线控制
7）自控轧钢机控制
8）多种液体混淆装置控制
9）LED数码显示控制
10）舞台灯光电路控制
11）水塔水位控制(自动／手动，自诊断)
12）邮件分拣机控制
13）四层电梯控制
14）五相步进电机控制
15）Y/△换接启动
16）自动配料装车控制
17）运料小车电路控制
23）加工中心的模拟控制实训
24）自动售货机控制
25）抢答器控制
3、网络通讯手艺实训
1）基于PLC的RS-485网络通讯手艺
5、PLC、变频器、触摸屏综合应用手艺实训
1）变频器功效参数设置与操作实训
2）变频器报警与�；すπ笛�
3）外部端子点动控制实训
4）变频器控制电机正反转实训
5）多段速率选择变频调速实训
6）变频器无极调速实训
7）基于外部模拟量（电压/电流）控制方法的变频调速实训
8）PID变频调速控制实训
9）PLC控制变频器外部端子的电机正反转实训
10）PLC控制变频器外部端子的电机时间控制实训
11）基于PLC数字量控制方法的多段速实训
12）基于PLC模拟量控制变频开环调速实训
13）基于PLC模拟量控制变频闭环调速实训
14）基于PLC通讯方法的变频器开环调速实训
15）基于PLC通讯方法的变频器闭环定位控制实训
16）基于触摸屏控制方法的基本指令编程训练
17）基于触摸屏控制方法的LED控制
18）基于触摸屏控制方法的温度PID控制
19）基于触摸屏控制方法的电机转速控制
20）基于触摸屏控制方法的PLC与变频器通讯控制
21）基于组态王的现场总线网络通讯手艺
部分挂箱参考图片：

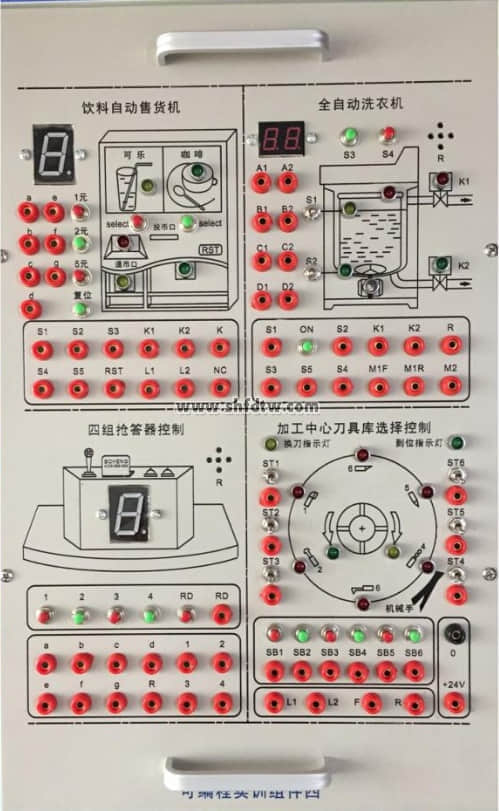

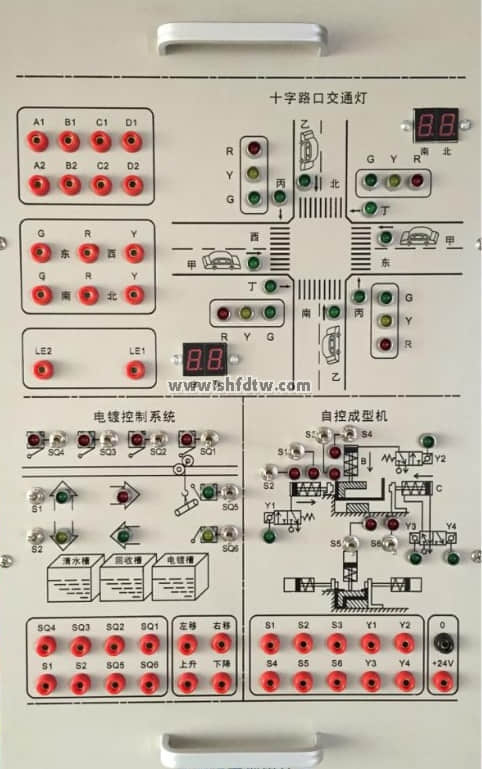

钢制实训�？楣蚁湎匆禄⑹刍趸⒔煌ǖ啤⑶来鹌鞯雀种颇？榘匆笤鎏碛惺奔洹⑹窒允� 。
