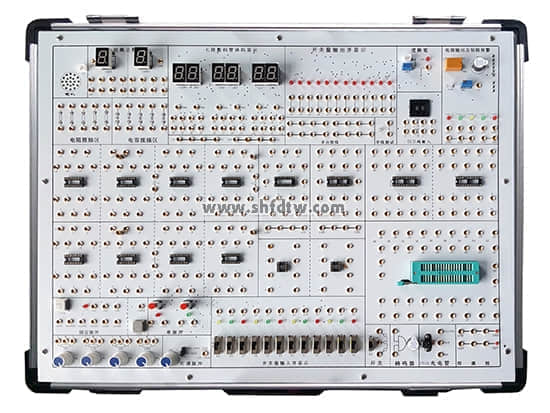

TW-X07新型数字电路实验箱

    实验箱由铝木合金箱体、开关电源、常用信号源和实验电路区组成
。其中实验电路区接纳全开放模式，可凭证需求无邪设置实验电路，以知足差别条理学生的教学实验要求
。

一、手艺指标

1.1直流稳压电源 DC：±12V/1.5A，DC：5V/1.5A，其中+5V电源有过压�；ぁ⑶费贡；ず投搪繁ň妥远囟瞎π�，确保实验电路元件和人身清静
。

1.2 直流稳压一连可调输出:DC:1.5～9V（或恣意值）
。

1.3 常用信号源

1）提供二组正负单脉冲爆发电路，带电平指示
。

2）1HZ～10KHZ分2档一连可调时钟电路，1HZ～100HZ和100HZ～10KHZ
。

3）牢靠脉冲分9路输出,划分是1HZ、2HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、500KHZ、1MHZ，其中1HZ带指示灯显示
。

4）12路开关量输入显示电路，输入端带�；すπ�
。

5）12路开关量输出电路，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带�；すπ�
。

6）6位七段LED共阳数码显示器，自带BCD码译码电路；2位自力数码管，可装共阳或共阴数码管
。

7）2组BCD码拨盘开关输出电路，输出端带�；すπ�
。

1.4 测试

1）提供三状态数字逻辑测试电路，并有声光提醒
。

1.5 实验电路区： 自力电路板设计，和实验信号源完全隔离，避免实验电路区接线时的误操作损坏主机箱
。实验电路区设置如下：

1）设置开放式实验区，含2只IC8、8只IC14、1只IC16(可以再扩展3只）、1只IC18、1只IC20、1只IC40锁紧插座（兼容IC28/IC24/IC18等)
。

2）提供自力10MHZ晶振、8Ω喇叭、蜂鸣器、ST135光电开关和1×2开关各1个,电位器1K、20K、100K各1个
。

3）设计有导线测试座一组，可丈量实验导线的通断
。

4) 还设有多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及牢靠器件等已内部连好)作为实验毗连点、测试点，实验接线时，只要拿锁紧插头线相互毗连即可
。

5) 2个扩展�
？榈缏方尤肭撼叽绺魑�155×100mm，可选配牢靠线路实验�
？�
。学生可以举行立异性训练，以提高学生的头脑能力和下手能力
。

1.6 可拆卸式实验�
？椋ǹ裳∨洌�

1）面包板�
？�:有2块350孔面包板组成，并设计有面包板和主板间的毗连转换
�
？梢岳┱沟�4块
。

2）分立元件�
？榘�，板上含电阻10Ω、100Ω、200Ω、470Ω、510Ω、1K、1.2K、1.5K、4.7K、5.1K、10K、22K、47K、100K、150K、22M；20P、30P、100和100P可调、240P、300P、680P、0.01uF、0.02uF、0.047uF、0.1uF、10uF/16V、47uF/16V、100uF/16V；二极管2AK2、2CK13、2CK15、IN4007；三极管3DG6和3DK2；晶振32768HZ；电位器100K（2个）、47K、15K、10K、1K、330Ω各1个，知足数字电路最基础实验要求
。

3）设置FPGA�
？椋捍鳩PGA芯片2c8t144、下载线，所有I/O口由排线接口引出
。

1.7实验线路的毗连

所有信号引出插孔接纳Φ2自锁紧式涂金插孔，永不氧化，雅观漂亮
。实验导线有两种划分为Φ0.5的单股铜芯线（与面包板兼容）和Φ2自锁紧可叠插导线
。

1.8 箱体：铝木合金质料，绿色环保，造型雅观大方
。形状尺寸：480×360×148MM
。

二、实验项目

基础实验：

1、门电路逻辑功效及测试实验

2、组合逻辑电路（半加器、全加器及逻辑运算）的设计实验

3、触发器实验（一）R-S、D、JK

4、触发器实验（二）三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形爆发及单稳态触发器实验

扩展实验：

9、CMOS门电路测试实验

10、TS、OC门的功效测试及应用实验

11、TTL差别系列芯片性能和参数的测定实验

12、门电路的驱动能力测试实验

13、TTL与CMOS相互毗连实验

14、MSI加法器实验

15、竞争冒险实验

16、时序电路应用实验

17、多路模拟开关及其应用实验

18、数字准时器实验

19、电压变换器实验

四、配套附件和资料

1、实验导线共25根

2、电源线1根

3、包管丝2只

4、实验指导书1本

附：使用本实验箱需配套仪器仪表

(1)万用表

(2)示波器
