电路原理实验箱

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：实验箱系列
[规格型号]：TW-X17
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 12994 人关注该产品

产品详情

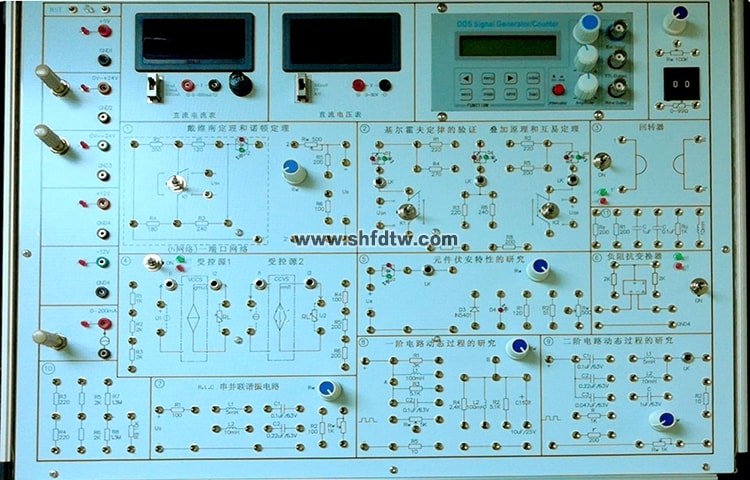

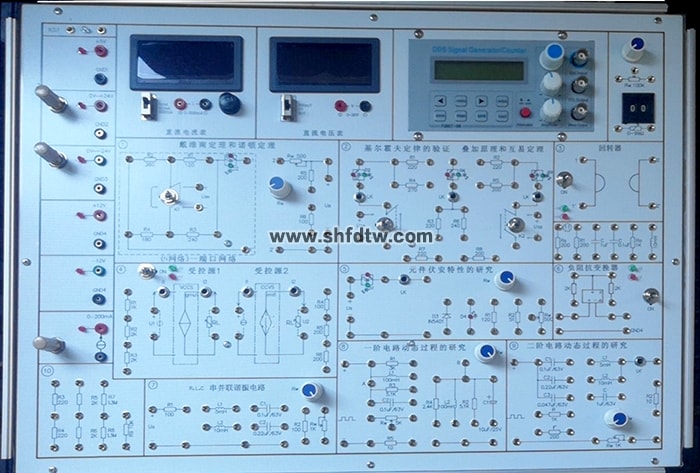

TW-X17电路原理实验箱

9001cc金沙以诚为本(中国)有限公司官网

一、概述

该系统以箱式设计 ，集电源、丈量用电表、实验�？橛谝惶� ，实验时只需外接信号源等即可在每个实验�？橹芯傩惺笛� ，实验箱毗连部分接纳了锁紧叠插式镀金大孔 ，毗连可靠、寿命长 ，实验数据准确 ，面板接纳了双面设计工艺 ，正面为线路原理 ，背面为详细线路漫衍和元件 ，使学生在实验时对原理一目了然。

二、组成

由铝木合金质料制作箱体 ，无任何污染源 ，箱体内含直流稳压事情电源、实验用恒流源和恒压源、丈量用直流电流表、直流电压表、实验电路�？榍茸槌�。

三、主要手艺指标

1）输入交流AC：220V ，±10%。

2）直流稳压输出 DC：±12V/1.5A ，DC：5V/1.5A。

3）直流稳压可调输出:DC:0～±24V/1A一连可调输出,每路电源均有短路�；ぷ远指垂π�。

4）恒流源：0～200mA可调恒流源输出 ，有开路�；すπ�。

5）提供直流毫安表：丈量规模 0~200mA ，分 2mA、20mA、200mA 三档 ，数字显示；

6）提供数直流电压表：丈量规模 0~30V ，分 0.3V、3V、30V 三挡 ，数字显示。

7) 嵌入式函数信号爆发器：输出正弦波、方波、三角波、锯齿波；频率规模0-2MHZ； 4脉方波输出10ns-1s；TTL/CMOS数字信号波0-2MHZ；LCD1602液晶显示。

8）嵌入式液晶显示频率计：频率规模0-60MHZ,频率区分率0.01HZ,输出幅度6V ， LCD1602液晶显示。

9）设置0-99Ω一连可调数字式电位器。

10）设计有扩展�？榻尤肭�1个 ，巨细155×100mm。

11）清静�；げ椒ィ荷杓朴械缭词淙胧涑鲎ㄓ帽；さ缏钒� ，具有接地�；ぁ⑿沟绻毓鞅；すπ� ，具有误操作�；すπ�；清静性切合相关的国标标准 ，所有材质均切合环保标准；

12）整机消耗功率：≤0.5 KVA

13) 机箱：铝木合金质料 ，绿色环保。箱体形状参考尺寸：480×360×148mm。

四、实验�？樯柚�

1）元器件伏安特征的丈量

2）电路中电位的研究

3）戴维南定理和诺顿定理

4）叠加定理和互易定理

5) 基尔霍夫定律的验证

8）一阶动态电路

9）二阶动态电路

10）负阻抗变换器电路

11）R、L、C串、并联谐振电路

12）受控源VCVS、VCCS电路

13）回转器电路

14）留有扩展�？榻尤肭� ，可以恣意扩展其它实验�？�。

五、附件设置

1）交流电源线1根 ，长1.5米。

2）电流测试线2根 ，长0.5米。

3）实验用自锁紧专用导线25根 ，长0.5米。

4）实验指导书1套

六、主要实验项目

1）基本电工仪表的使用与丈量误差的盘算

2）镌汰仪表丈量误差的要领

3) 电阻的串联和并联电路

4) 电阻的混联电路

5) 直流电阻电路故障的检查

6）线性与非线性电路元件伏安特征的测绘

7）电位、电压的测定及电路电位图的绘制

8）基尔霍夫定律验证及故障判断

9）叠加定理验证及故障判断

10）电压源与电流源的等效变换

11）戴维南定理的验证

12）诺顿定理验证

13）互易定理验证

14）一阶电路响应的测试

15）二阶动态电路响应的研究

16）R、L、C串联谐振电路的研究

17）回转器实验

18）受控源VCCS、VCVS的实验研究

19）通过扩展�？榻尤肭梢皂б饫┱故笛橄钅�

附：使用本实验箱需配套仪器仪表：万用表和示波器(通俗双通道数字示波器）
