产品详情

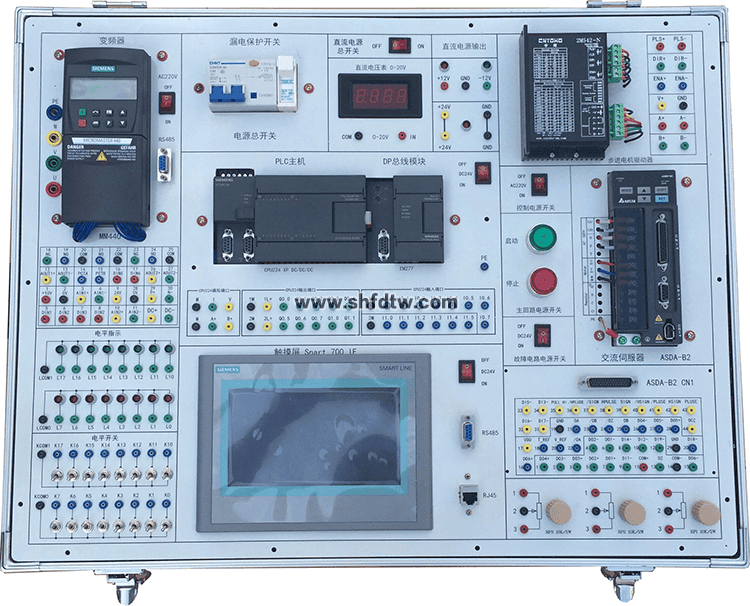

TW-X81型 PLC、变频器、触摸屏综合实训平台

9001cc金沙以诚为本(中国)有限公司官网

一、主要特点：

1、�？榛杓� ，主机�？橹� ，所有输入输出端口都通过导线毗连到实验板上 ，各实验�？槎加凶粤Φ氖淙搿⑹涑觥⒐捕�。用户可利便扩展自己的�？�。

2、直流电机和继电器、传感器使用实物产品 ，提高了实验的真实性和适用性。

3、配备MCGS工控组态软件 ，可直观地举行PLC的基本指令训练、多个PLC现实应用的模拟实验及实物实验 ，所有实验均有组态棒图举行动态跟踪 ，实验工具形象逼真 ，靠近工业现场的现实应用 ，通过本装置的训练 ，使学生很快就能顺应现场的现实操作。

4、这里学生可以相识掌握变频器的结构、原理 ，变频器的装置与接口端子的使用、变频器与PC机的通讯、变频器与触摸屏的通讯、变频器自身参数的设置 ，及变频器中电机运行参数（加速、减速、变速、力矩控制）的设置与优化。

当程序调试完成 ，可单独使用触摸屏来控制变频系统 ，触摸屏提供了图形方法的人机界面 ，可以改变变频器参数 ，控制变频器运行。

二、手艺参数：

1、输入电源：三相四线：~220V ±10％    50Hz ，输出电源24V、2A.

2、事情情形：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、清静�；ぃ罕臼笛樽爸么行沟绫；た� ，具有泄电压 ，泄电流自动切断电源等功效。切合国家清静标准。

4、PLC主机接纳西门子smart系列1SR40

输入24点、输出16点。

5、变频器主机接纳西门子MM440 / 0.37KW、6SE6 440-2UC13-7AA1 ，配有BOP 面板。

6、触摸屏接纳西门子SMART 700 IE、6AV6 648-0BC11-3AX0

7、180W三相异步电念头

三、实验内容

PLC实验：

（一）可完成六类指令实验:

第一类 基本指令实验；

第二类 准时器及计数器指令实验；

第三类 移位寄存器指令实验；

第四类 置位/复位及脉冲指令实验；

第五类 跳转指令实验；

第六类 常用功效指令实验；

（二）可完成九个�？榭刂剖笛橄钅浚�

1、交通讯号灯的自动控制；

2、机械手的自动控制；

3、舞台艺术灯的控制；

4、交流电机Y/Δ形起动的控制（电机通过小直流电机模拟转动）。

5、液体混淆装置的自动控制（搅拌机通过小直流电机模拟转动）。

6、水塔水位的自动控制；

7、四级传送带的模拟运行；

8、三相异步电机模拟控制实验；

9、轧钢机的模拟控制。

变频器实验

1、变频器熟悉和参数调试实验

2、外部控制变频器输出频率实验

3、模拟量控制变频器输出频率实验

4、模拟量输入控制电机转速实验

5、变频器频率跳变实验

6、外部端子点动控制实验

7、变频器无级调速实验

8、PID变频调速控制实验

9、速率闭环定位控制实验

触摸屏实验

1、WINCC fl exible 组态软件装置使用

2、基本指令编程训练实验

3、组态演示实验

4、组态变量界说与治理实验

5、组态的动画毗连实验

6、用户剧本程序实验

7、报警显示与报警数据报表输出实验

8、基于触摸屏的控制方法实验

四、指导书、软件及其它


1

《实训指导书》

S7-200



1本

2

PLC使用手册

S7-200

光盘

1套

3

触摸屏使用手册

MM440



1套

4

变频器使用手册

SMART 700 IE



1套

3

编程软件

STEP 7 MicroWIN V4.0 SP9

光盘

1套

4

组态软件

WinCC flexible 2008

5

事例程序



6

测试线





1套

7

包管管



整套装备设置

1盒
