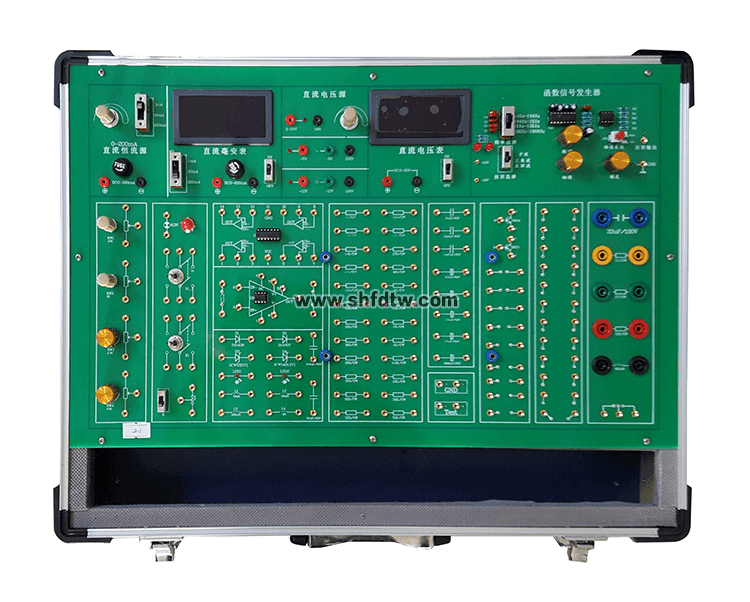

TW-X15 电路剖析实验箱

一、概述

本实验箱以全开放的形式设计，板上集成有实验用种种元器件，实验时学生自行选择元器件，自行搭接实验电路，实验毗毗邻纳锁紧叠插式镀金插头和插座，接触可靠


。电路板接纳2.0厚双面敷铜板设计工艺，结实适用，使用寿命长


。

二、组成

由铝木合金质料制作箱体，无任何污染源，箱体内含直流稳压事情电源、实验用恒流源和恒压源、丈量用直流电流表、直流电压表、实验区等组成


。

三、手艺指标

1)电源：交流输入：220V±10% 、50Hz
；牢靠直流输出5V/2A、-5V/0.5A、±12V/0.5A
；可调直流输出：0V～+24V/0.1A电流输出

2)函数信号爆发器 输出频率：10Hz～100KHZ分四档,可输出方波/三角波/正弦波


。

3）恒流源：0～200mA可调恒流源，3档2mA 、20mA、200mA输出，并设有开路�
；すπ�


。

4)数字显示直流电压表 0～30V


。

5)数字显示直流电流表2mA、20mA、200mA三档


。

6)器件库：有l～2W电阻36只（10Ω1只/27Ω1只/51Ω2只/100Ω2只/120Ω3只/150Ω1只/180Ω1只/200Ω2只/220Ω3只/240Ω2只/270Ω1只/300Ω1只/360Ω1只/1KΩ1只/2KΩ2只/2.4KΩ1只/5.1KΩ1只/6.8KΩ1只/1OKΩ4只/20KΩ2只/1.3MΩ2只)，电容10只（0.1uF3只/0.22uF1只/0.047uF1只/1uF1只/10uF1只/100uF1只/470uF1只/1000uF1只），2×2钮子开关2个，1×2拨动开关1个，二极管2只（1N5408和1N4007各1个），稳压 管2只（5V和6V各1个），发光二极管2只，三极管9013和9014各1个，细密电位器500Ω和1K各1个，通俗电位器5K和50K各1个，6.3V指示灯1只、运放5组、可扩展器件接插孔36只


。

7)设计扩展�
？榈缏肥笛榍�1个：尺寸155×100mm，可选配牢靠线路实验�
？�，学生可以举行立异性训练，以提高学生的头脑能力和下手能力


。

8)机箱：结实型铝合金框架，厚实的 ABS 塑料包角，参考形状尺寸 480×360×150mm


。

四、实验项目

1、基尔霍夫定律

2、电压源与电流源的等效特换

3、叠加原理

4、戴维宁定理与诺顿定理

5、网络等效变换

6、最大功率传输条件的实验研究

7、VCCS及CCVS受控源的实验研究

8、VCVS及CCCS受控源的实验研究

9、线性无源二端口网络的研究

10、互感电路

11、RC选频网络特征测试

12、正弦交流电路RLC元件的阻抗频率特征

13、一阶RC电路的暂态响应

14、RLC二阶串联电路暂态响应

15、回转器的特征测试及应用实验

16、负阻器的特征测试及应用实验

17、运算放大器基本运算实验

18、最大功率转达定理验证

19、特勒根定理的验证

五、实验箱设置表
