网孔型电工·电子·电力拖动·变频调速·PLC可编程控制综合实训审核装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电工电子手艺实训审核
[规格型号]：TWKW-860D
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5377 人关注该产品

产品详情

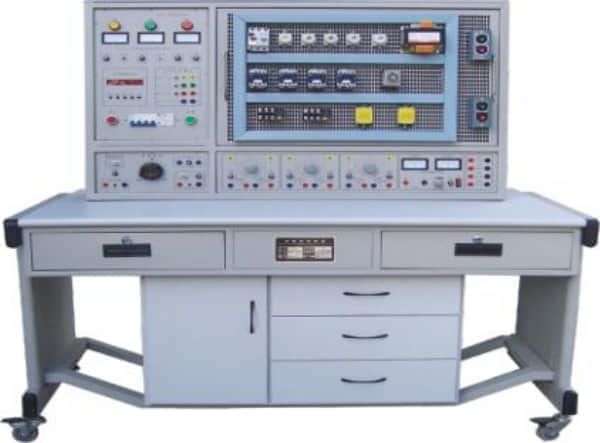

TWKW-860D 网孔型电工·电子·电力拖动·变频调速·

PLC可编程控制综合实训审核装置

为配合我国职业教育和就业职员现实操作、培训、判断的需求 ，我公司综合了大中专院校、职业院校、技工学校的《电工手艺训练》《电工实训》《电气控制手艺》《电力拖动控制线路与手艺训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用手艺》《变频原理及应用手艺》《电子手艺训练》等相关科目的实验及实训教学内容而研发了本装置。装置电工部分接纳网孔板结构 ，训练与判断靠近工业现场 ，形状雅观、结构合理 ，牢靠、耐用 ，实训方法无邪 ，增添元器件即可增添实训项目 ，可扩展性强。装置设置多重科学清静�；げ椒� ，确保装备和操作者人身清静 ，很是适合各大中专院校、职业学院、技工学校和种种培训机构训练学生电工电子基本手艺、专业手艺和变频器、PLC综合手艺 ，也可举行电工品级审核和手艺判断。
电工手艺实训通过清静用电、常用工具及仪表的使用、电工综合手艺训练、电念头的装置、维护与故障处置惩罚、电念头控制线路的装置工艺、调试维修、常用生产机械电气控制线路的装置连线 ，故障剖析与处置惩罚 ，基于PLC及变频器的电机基本控制线路以及常用机床的控制 ，可抵达劳动及社会包管职业手艺判断中级以上水平。电子手艺实训刷新古板实验室实训教学模式 ，通过基本操作手艺和三十几类适用新型电路的制作、调试 ，使学生掌握电子产品制作调试 ，学会阅读电路原理图和PCB图 ，熟悉电子元器件的选择、测试 ，掌握焊接和电路组装工艺手艺（配备三十几套特制实训电路板和响应电路元器件） ，并能处置惩罚装置调试历程中泛起的问题。实训电路中涵盖开关、音频、信号爆发、计数、译码、显示、丈量、控制等实训内容。
一个实训室参考标准配备1台西席台（实训演示兼划分控制学生事情电源）和12台/24座学生台 ，用户可凭证学生人数酌情增减学生台。整个实训审核室豪华、气焰 ，标准化和清静水平高。该装置是种种学校实验实训室现代化的主要标记产品。
一、装置特点：
1、接纳网孔板结构 ，实训要领无邪 ，靠近工业现场 ，增添元器件即可增添实训内容 ，便于二次开发及功效扩展。
2、实训内容富厚 ，实训审核知识面广 ，综合性强 ，有用节约实训园地。
3、清静�；げ椒パ厦堋⒑侠怼⒖蒲� ，外观豪华、气焰。
4、基于PLC及变频器的电气控制实训项目 ，配备了MCGS组态软件与盘算机举行通讯监控实训运行状态。
5、一个实训室标配1台西席台 ，即能作实训演示 ，又能控制全室学生台的事情电源 ，清静参数大大提高。
二、手艺性能：
1、事情电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～40℃ ，相对湿度＜85%（25℃）
3、装置容量：＜1.0KVA
4、重量：200Kg
三、实训屏组成与性能：
1、实训屏外壳：铁质双层亚光密纹喷塑结构 ，铝质面板。
2、电源及参数：
2.1、输入电源：三相四线电源 ，输入时红、黄、绿三只指示灯亮。
2.2、电源输出：总电源开关开启后 ，翻开电源开关锁 ，按下启动按钮 ，三相四线电源输出 ，三只450V电压表指示事情线电压。
3、清静�；ぃ荷栌械缪剐托沟绫；て骱偷缌餍托沟绫；て� ，并有单片机自动控制全程监控装置过载或短路 ，自动切断总电源 ，故障扫除按下复位按钮方可再次启动电源 ，确保装备和操作者清静。
4、恒流稳压双用电源：两路自力。每路输出电压0-30V ，输出电流4mA-2000mA ，内置式继电器自动换档 ，多圈电位器一连调理 ，使用利便 ，电流电压输出用0.5级数字表指示。电压稳固度＜10-2 ，负载稳固度＜10-2 ，纹波电压＜5mV。
5、+5V直流稳压电源1路 ，输出电流500mA。
6、实验治理器：平时作为时钟使用 ，具有设定密码、实训审核时间、准时报警、切断电源等功效；别的 ，还能自动纪录由于接线或操作过失所造成的告警次数 ，为操作者实训、审核提供一个统一的标准。
7、智能功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单位设计而成 ，通过键控、数显窗口实现人机对话功效控制模式。软件上接纳RTOS设计思绪 ，同时配有PC监控软件来增强剖析能力。能丈量电路的功率、功率因数。功率丈量精度为1.0级 ，功率因数丈量规模0.3-1.0 ，电压电流量程为450V和5A ，能自动判别负载性子（感性显示“L” ，容性显示“C” ，纯电阻不显示） ，并可存储15组丈量数据 ，供随时查阅。
8、直流数显电压表一只 ，接纳ECL公司高性能AD转换器配以高速MPU单位设计而成 ，通过键控、数显窗口实现人机对话功效控制模式。具有自动与手动量程 ，丈量规模：0-300V。手动量程为：2V、20V、300V。丈量精度为0.5级。具有数据存储与盘问功效。
9、直流数显毫安表一只 ，接纳ECL公司高性能AD转换器配以高速MPU单位设计而成 ，通过键控、数显窗口实现人机对话功效控制模式。具有自动与手动量程 ，丈量规模：0-2000mA。手动量程为：20mA、200mA、2000mA。丈量精度为0.5级。具有数据存储与盘问功效。具有超量程报警、指示及切断总电源等功效。
10、指针式丈量电表：交流450V 1只 ，交流5A 3只 ，精度1.0级。
11、整流二极管：提供四只IN5408二极管 ，用于整流或能耗制动。
12、大功率电阻：三只75Ω/75W电阻用于电念头降压启动 ，一只10Ω/25W电阻用于异步电念头的能耗制动。
13、单、三相插座：为外部仪器提供事情电源。
14、单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。
15、函数爆发器：
15.1 函数信号爆发器：输出正弦波、三角波、矩形波。
15.2 频率规模：由5Hz到550KHz ，分五个频段。
15.3 频率指示：由Hz表直接读出。
15.4电压输出规模：正弦波5Hz-250KHz＞4.5V ，250KHz-550KHz＞3.5Hz ，三级衰减：0db ，20db ，40db ，具有一连细调。矩形波：5Hz-250KHz＞4.5V ，250KHz-550KHz＞3.5Hz幅度一连可调；三角波：5Hz-250KHz＞1V。
16、PLC主机：提供三菱FX3U-38mR-001型主机及外围器件。
17、变频实训组件：提供三菱FR-S520SE-0.4KW变频器及外围器件。
18、不锈钢电机导轨及光电编码器。
四、实训操作桌：铁质双层亚光密纹喷塑 ，桌面为防火、防水、耐磨高密度板 ，设有抽屉和元件贮存柜 ，结构结实、造型雅观大方。
五、整个实训室组成与配备（以参考标准：1台西席台 ，12台学生即25座为例）
1、学生实训操作桌12张 ，一桌二座 ，桌面配备一块胶皮板�；ぷ烂� ，桌体下部配备元件贮存柜 ，安排实训审核元器件 ，使用、保管利便 ，桌体中部左右设有两个抽屉 ，安排常用工具等。
2、学生实训台：共12台 ，每张学生实训审核操作桌上设置1台。
3、西席台1台：由实训操作桌、实训演示屏、学生用电集成控制等组成 ，即可作实训演示又能划分控制学生实训审核台的电源。
4、器材配备（以参考标准：1台西席台 ，12台学生台即25座为例）：
序号
名    称
每台数目
全室数目
单位
备    注
A：电工部分：
1
人体苏醒模子
1
个
西席抢救演示
2
灭火器
1
只
西席演示
3
直流电机
1
台
100W ，西席拆装演示
4
手枪钻
1
13
把
5
表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具
1
13
套
6
电烙铁及烙铁架
1
25
套
7
指针万用表MF-50
1
13
只
8
数字万用表890B+
1
13
只
9
单相电度表
1
13
只
10
三相电度表
1
13
只
11
电流互感器
3
69
只
12
兆欧表
1
13
只
13
钳形电流表
1
13
只
14
转速表
1
只
西席台用
15
变压器绕线机
2
只
分组训练
16
包管盒
3
69
只
17
拉线开关、园插座、平灯头
各2
2×13
只
18
20W日光灯
1
13
套
19
换相开关
1
13
只
20
电阻、变压器组件
1
13
套
21
三相电念头拉具
3
套
22
钢剧架
1
13
把
23
闸刀开关
1
13
把
24
组合开关
1
13
只
25
变压器绕线桌
1
张
分组训练
26
单相电念头
1
13
台
27
台钻
1
台
B：电工、电拖共用部分：
1
SC-09编程通讯电缆
1
13
条
2
通讯�？榧癙LC编程软件
1
13
套
3
导轨和编码器
1
13
套
4
三相断路器
1
13
只
5
交流接触器
6
78
只
6
热继电器
2
26
只
7
时间继电器
2
26
只
8
三相双投闸刀
1
13
只
9
三相闸刀
1
13
只
10
倒顺开关
1
13
只
11
BK变压器
1
13
只
12
行程开关
4
52
只
13
包管座
6
78
只
14
铁壳按钮
2
26
只
15
信号灯
6
78
只
16
接线端子排
5
65
只
17
G型导轨
1
13
根
18
钮子开关
3
39
只
19
走线槽
2
26
米
20
双门立柜
2
个
21
三相异步电念头
1
13
台
22
三相双速异步电念头
1
13
台
B：电子部分：
1
敷铜板（PCB）制作
1
13
片
2
通用焊接电路板（焊接训练）及组件
1
13
套
3
电子手艺实训审核组件（包括特制线路板及响应元器件）
30
390
套


六、参考实训审核项目：
A：电工部分：
1．低压验电笔的使用
2．灭火器的操作要领（西席演示）
3．口对口人工呼吸法和胸外心脏压挤法抢救的掌握
4．常用工具的使用与识别
5．常用导线的毗连和绝缘的恢复
6．电烙铁的拆装与焊接手艺训练
7．电工识图训练
8．电工布线工艺
9．日光灯电路的按装接线
10．单相电度表直接接线电路装置
11．单相电度表经电流互感器的接线电路装置
12．配电板装置
13．室内配线
14．室内照明电路装置
15．万用表转换开关的使用和读数
16．交流电压的丈量
17．直流电压、直流电流的丈量
18．电流表、电压表的装置
19．电阻的丈量
20．兆欧表、钳形电流表接地电阻测定仪的使用
21．单相功率、功率因数的丈量
22．三相四线有功电度表的装置接线
23．三相四线有功电度表经电流互感器的装置与接线
24．常用开关继电器拆装
25．交流接触器的拆卸与组装
26．常用启动器的结构视察与检测
27．小型变压器的制作
28．小型变压器故障检查与扫除
29．三相鼠笼式电念头的拆装与测试
30．三相鼠笼式异步电念头运行巡视
31．三相鼠笼式异步电念头的按期磨练
32．三相鼠笼式电念头故障剖析
33．定子绕组局部故障的扫除
34．单相电容式电念头绕组的拆装
35．单相电容式电念头故障与扫除
36．手动正转控制线路的装置与磨练训练
37．接触器点动正转控制
38．具有自锁的正转控制
39．具有过载�；さ恼刂�
40．接触器联锁的正反转控制
41．按钮联锁的正反转控制线路
42．按钮、接触器复合联锁的控制线路
43．按触器控制Y-△降压控制
44．时间继电器控制Y-△降压起动控制
45．直流电念头的拆装训练（西席演示）
46．直流电念头的磨练训练（西席演示）

B：电子部分：
1．常用仪器仪表的使用
2．常用电子元器件的识别与检测
3．电烙铁拆装与电子锡焊手艺训练
4．印刷线路板的制作
5．三端集成稳压直流电源的制作
6．串联型直流稳压电源的制作
7．低频信号电压放大器的装配与测试
8．具有负反响信号放大器电路的制作与测试
9．文式桥振荡器的焊接与调试
10．电池电压监视电路的制作与测试
11．电子催眠器电路的制作
12．模拟“知了”电子电路的制作实训
13．适用声控、光控节电照明灯的制作与实训
14．电子驱蚊器线路的制作实训
15．�；な恿ψ际逼飨呗�
16．语音报警喇叭的制作与实训
17．逻辑测试器的制作与测试
18．正负脉冲信号的制作与测试
19．智力竞赛抢答器的制作
20．水位报警器电路的制作
21．迷你闪色泽灯的制作
22．光控音乐门铃
23．适用模拟自然风控制器的制作
24．台灯调光电路
25．适用CMOS触摸锁钥电路
26．自动充电器的制作
27．半导体收音机的组装与调试
28．助听器的组装与调试
29．声、光控楼道灯的组装与调试
30．灭火机械人的组装与调试

C：电力拖动部分：
（1）电机基础实训
1．三相鼠笼异步电念头的熟悉实验
2．三相鼠笼异步电念头的空载实验
3．三相鼠笼异步电念头的事情特征
4．三相双速电机的熟悉实验
（2）电机控制部分
三相异步电念头控制
1．三相异步电念头闸刀开关正转控制线路
2．三相异步电念头接触器点动正转控制线路
3．三相异步电念头具有自锁的正转控制线路
4．三相异步电念头具有过载�；さ恼刂葡呗�
5．三相异步电念头倒顺开关控制正反转控制线路
6．三相异步电念头接触器联锁的正反转控制线路
7．三相异步电念头按钮联锁的正反转控制线路
8．三相异步电念头按钮接触器复合联锁控制线路
9．事情台自动往返行程控制线路
10．三相异步电念头接触器控制串联电阻降压起动线路
11．三相异步电念头时间继电器控制串联电阻降压控制线路
12．三相异步电念头手动Y/△降压起动
13．三相异步电念头接触器控制Y/△降压起动
14．三相异步电念头时间继电器控制Y/△降压起动
15．三相异步电念头QX3-13型Y/△自动起动控制线路
16．三相异步电念头的多地控制
17．三相异步电念头半波整流能耗制动控制线路
18．三相异步电念头全波整流能耗制动控制线路
19．三相异步电念头手动降压起动
20．三相异步电念头单相运行反接制动控制线路
21．三相异步电念头控制电路联锁控制线路
22．三相异步电念头主电路联锁控制线路
23．电动葫芦电气控制线路
24．C6163车床电气控制线路
25．C620车床电气控制线路
26．X62-W铣床主轴与进给电机的联锁控制
三相双速电机控制
1．双速电机手动变速控制线路
2．接触器控制双速电机的控制线路
3．时间继电器控制双速电机的控制线路
（3）基于PLC下的电机控制实训
1．PLC控制的三相异步电念头正反转控制
2．PLC控制的三相异步电念头Y/△启动控制
3．PLC控制的三相异步电念头降压启动控制
4．PLC控制的三相异步电动性能耗制动控制
5．C620车床电气控制线路
6．C6263车床电气控制线路
7．电动葫芦电气控制线路
（4）基于变频器的电机拖动与控制实训
1．变频器功效参数设置与操作
2．变频器报警与�；すπ�
3．多段速率选择变频调速
4．外部端子点动控制
5．控制电机正反转运动控制
6．控制电机运行时间操作
7．瞬间停电变频器参数设定
8．外部电压变频调速
9．三相异步电念头的变频开环调速
（5）PLC、变频器的电机拖动与控制实训
1．基于PLC通讯方法的多段速选择变频调速
2．基于PLC通讯方法的变频器开环调速
3．基于PLC通讯方法的变频器闭环调速
