网孔型电力拖动·PLC·变频调速综合实训审核装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：电工电子手艺实训审核
[规格型号]：TWKW-860C-1
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 4838 人关注该产品

产品详情

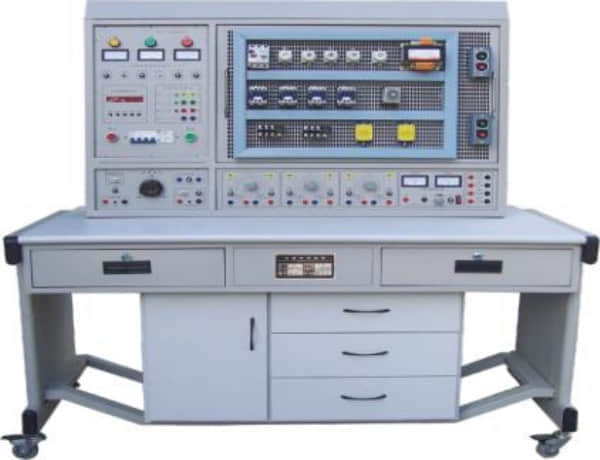

TWKW-860C-1 网孔型电力拖动·PLC·变频调速综合实训审核装置

本装置是为了顺应职业教育刷新和生长的需要而研制生产的。该装置包括交流和直流电念头的电力拖动，常用低压电器及基本控制电路，同时增添了基于PLC和变频器的电机基本控制线路，以及常用机床的控制线路。装置形状雅观、结构合理、实训内容富厚，实训要领靠近工业现场，实训要领无邪，可扩展性强。该装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用手艺》等课程所开设的手艺训练。

一、装置特点：

1、接纳网孔板结构，实训要领无邪，靠近工业现场，可增添元器件增添实训内容，便于二次开发及功效扩展。

2、实训装置由电机、导轨、编码器、丈量仪表、PLC主机、变频器等单位组成，实训内容富厚。

3、清静� ；げ椒ズ侠怼⒖蒲�，外观豪华、气焰。

4、基于PLC及变频器的电气控制实训项目，配备了MCGS组态软件与盘算机举行通讯监控实训运行状态。

二、手艺性能：

1、事情电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

三、实训屏组成与性能：

1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2、三相四线电源输入：三只红、黄、绿指示灯亮。接通总开关，由接触器通过起动、阻止按钮举行电源控制。

3、设有450V指针式交流电压表三只，指示输入三相电源线电压。

4、清静� ；ぃ荷栌械缪剐托沟绫 ；て骱偷缌餍托沟绫 ；て�，并有单片机自动全程监控过载或短路，自动切断总电源，故障扫除按下复位按钮方可再次启动电源，确保装备和操作者人身清静。

5、实验治理器：平时作为时钟使用，具有设定密码、实训审核时间、准时报警、切断电源等功效 ；别的，还能自动纪录由于接线或操作过失所造成的告警次数，为操作者实训、审核提供一个统一的标准。

6、励磁电源：直流220V/0.5A，具有短路� ；�

7、电枢电源：直流0-220V/2A一连可调电源一起，具有短路� ；�

8、一连可调交流电源：0-240V一连可调，具有短路� ；�

9、可调同步励磁电机电源：0-40V/2A一连可调，具有短路� ；�

10、磁盘电阻：90Ω四组，900Ω两组

11、整流二极管：IN5408四只

四、实训操作桌：

铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件贮存柜，结构结实、造型雅观大方。

五、参考实训项目：

（1）电机基础实训

1．直流并（他）励电念头的熟悉实验

2．直流并（他）励电念头的空载实验

3．直流并（他）励电念头的事情特征

4．三相鼠笼异步电念头的熟悉实验

5．三相鼠笼异步电念头的空载实验

6．三相鼠笼异步电念头的事情特征

7．三相同步电念头的熟悉实验

8．三相同步电机的空载实验

9．三相双速电机的熟悉实验

（2）电机控制部分

直流并（他）励电念头控制

1．电枢回路串电阻启动及调速

2．电机正反转及制动实验

3．减压启动及降低电源电压调速

三相异步电念头控制

1．三相异步电念头闸刀开关正转控制线路

2．三相异步电念头接触器点动正转控制线路

3．三相异步电念头具有自锁的正转控制线路

4．三相异步电念头具有过找� ；さ恼刂葡呗�

5．三相异步电念头倒顺开关控制正反转控制线路

6．三相异步电念头接触器联锁的正反转控制线路

7．三相异步电念头按钮联锁的正反转控制线路

8．三相异步电念头按钮接触器复合联锁控制线路

9．事情台自动往返行程控制线路

10．三相异步电念头接触器控制串联电阻降压起动线路

11．三相异步电念头时间继电器控制串联电阻降压控制线路

12．三相异步电念头手动Y/△降压起动

13．三相异步电念头接触器控制Y/△降压起动

14．三相异步电念头时间继电器控制Y/△降压起动

15．三相异步电念头QX3-13型Y/△自动起动控制线路

16．三相异步电念头的多地控制

17．三相异步电念头半波整流能耗制动控制线路

18．三相异步电念头全波整流能耗制动控制线路

19．C620车床电气控制线路

20．三相异步电念头手动降压起动

21．三相异步电念头单相运行反接制动控制线路

22．电动葫芦电气控制线路

23．C6163车床电气控制线路

24．三相异步电念头控制电路联锁控制线路

25．三相异步电念头主电路联锁控制线路

三相同步电机控制

1．同步电机正转控制电路

2．同步电念头的能耗制动控制线路

三相双速电机控制

1．双速电机手动变速控制线路

2．接触器控制双速电机的控制线路

3．时间继电器控制双速电机的控制线路

（3）基于PLC下的电机控制实训

1．PLC控制的三相异步电念头正反转控制

2．PLC控制的三相异步电念头Y/△启动控制

3．PLC控制的三相异步电念头降压启动控制

4．PLC控制的三相异步电动性能耗制动控制

5．C620车床电气控制线路

6．C6263车床电气控制线路

7．电动葫芦电气控制线路

（4）基于变频器的电机拖动与控制实训

1．变频器功效参数设置与操作

2．变频器报警与� ；すπ�

3．多段速率选择变频调速

4．外部端子点动控制

5．控制电机正反转运动控制

6．控制电机运行时间操作

7．瞬间停电变频器参数设定

8．外部电压变频调速

9．三相异步电念头的变频开环调速

（5）PLC、变频器的电机拖动与控制实训

1．基于PLC通讯方法的多段速选择变频调速

2．基于PLC通讯方法的变频器开环调速

3．基于PLC通讯方法的变频器闭环调速


六、参考实训项目配备元器件：
序号
名    称
数目
单位
序号
名    称
数目
单位
1
三菱FX3U-38mR-001型主机
1
台
15
包管座
6
只
2
三菱FR-S520 SE-0.4KW变频器
1
台
16
铁壳按钮
2
只
3
SC-09编程通讯电缆
1
条
17
信号灯
6
只
4
通讯� ？榧癙LC编程软件
1
套
18
接线端子排
5
只
5
不锈钢电机导轨和光电编码器
1
套
19
G型导轨
1
根
6
三相断路器
1
只
20
钮子开关
3
只
7
交流接触器
6
只
21
走线槽
2
米
8
热继电器
2
只
22
尖嘴钳
2
把
9
时间继电器
2
只
23
螺丝刀
4
把
10
三相双投闸刀
1
只
24
三相异步电念头（380V）
2
台
11
三相闸刀
1
只
25
三相异步电念头（220V）
1
台
12
倒顺开关
1
只
26
直流并（他）励电念头
1
台
13
BK变压器
1
只
27
三相双速电机
1
台
14
行程开关
4
只
28
三相同步清电念头
1
台
