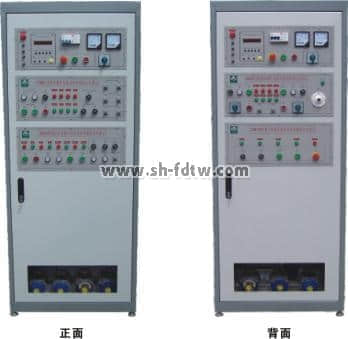

TWB-765D型 机床电气手艺实训审核判断装置

（柜式双面、四合一、二种机床）

一、概述

本机床电气手艺审核实训装置 ，是为各职业院校的电气类专业及社会电工审核 ，以及各市、县维修电工、国家职业手艺判断所（站）等单位的教学、实训、实习、审核及手艺判断而研发的实训审核装置。由于该装置所有接纳现实工业上应用电器 ，因而可靠性好、寿命长。装置形状雅观 ，操作利便 ，直观性强 ，不但可用于相关课程的课堂演示、实训、实习 ，并且还可作为机床电气控制线路维修手艺的培训。别的 ，它还能提供全方位真实的机床电气故障扫除的手艺训练 ，有用地提高学生对机床装备的维修手艺。

9001cc金沙以诚为本(中国)有限公司官网

二、特点

1、本装置接纳标准配电柜为主体柜 ，充分使用该柜双面空间位置 ，每一面划分设有一台铣床和一台车床 ，其配电柜将四种机床电气线路合为一体 ，因而具有占地面积小、形状雅观、经济效益高等特点。

2、直观性强 ，通过操作可熟悉机床的电气控制线路的原理和特点。

3、手艺培训用的控制线路和经特殊设计的电机 ，可模拟种种现实机床的电气线路 ，也可知足机床的电气故障剖析及扫除的训练要求。

4、通过一只转换开关就能实现两种机床电路的切换 ，利便快捷。

5、可以人为的设置故障点 ，只要通过开关切换就可设置。

6、配电柜设有电压型泄电�；て骱偷缌餍托沟绫；て� ，以确保操作者的清静。别的 ，还设有准时器兼报警纪录仪（效劳治理器） ，为学员的审核提供了一个统一的标准。

三、机床电气手艺培训审核柜的手艺参数

1、输入电压：三相四线～380V±10%  50Hz

2、事情情形：情形温度规模为-5℃～+40℃ ，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、形状尺寸：800mm×600mm×1500mm

5、装备重量：200kg

四、装置主要由以下几个部分组成

1、控制柜门

在控制柜门面上 ，装有一只交流电压表、一只交流电流表、准时兼报警纪录仪、电压指示切换开关；启动、阻止、急停按钮。X62W万能铣床和C6140通俗车床的操作按钮和行动指示以及两种机床电路的切换开关；

通过电压指示切换开关 ，在电压表上划分能指示电网的UUV、UVW、UWU线电压值；交流电流表用来监视负载的大��；

准时器兼报警纪录仪（效劳治理器） ，平时作为时钟使用 ，具有设定实训时间、准时报警、切断电源等功效。别的 ，还可以自动纪录由操作过失而造成的泄电告警次数 ，为学生实训手艺的审核提供了一个统一的标准。

2、控制柜主体

控制柜分四个部分

第一部分为X62W万能铣床的电气线路部分 ，在该面板上装有X62W铣床所有的元器件；

第二部分为故障设置箱 ，故障箱盖上印有两种机床的电气原理图 ，故障箱内设有32个故障开关其中X62设有29个故障点、C6140设有19个故障点 ，故障箱门配有钥匙 ，便于治理和审核；

第三部分为C6140通俗车床的电气线路部分 ，在该面板上装有C6140车床所有的元器件；

第四部分为电机面板 ，共有三台电机 ，它们划分用来模拟现实机床种种运动部分的行动 ，电机和速率继电器的线头所有用柱子引到面板上 ，利便测试。

五、完成的实训项目

1、熟悉低压电气的结构

2、C6140通俗车床电气控制培训

3、C6140通俗车床电气线路排故审核

4、X62W万能铣床电气控制培训

5、X62W万能铣床电气线路排故审核

6、通过操作机床 ，掌握常用机床的操作要领
