高性能中级维修电工及手艺培训审核实训装置
- [产品分类]：维修电工实训审核
- [规格型号]：TW-01B
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 5253 人关注该产品
产品详情

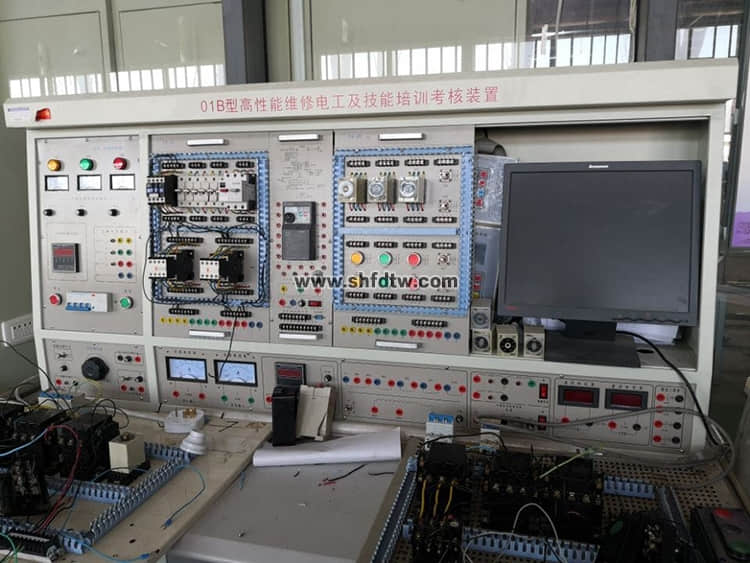

TW-01B型 高性能中级维修电工及手艺培训审核实训装置
一、概述
本装置是凭证劳动和社会包管部揭晓的“工人品级标准”和“职业手艺判断”的要求而设计的 ，它适用于《初级维修电工》、《中级维修电工》和《高级维修电工》课本要求的电气控制线路 ，通过装置配备的PLC可编程控制器和变频调速器及响应实训�？榈难盗� ，快速掌握课程要求的现实应用手艺和操作手艺 ，具有针对性、适用性、科学性和先进性 ，它能知足中、高级维修电工审核纲要的要求 ，是各劳动职业手艺判断部分、大中专院校、技校中、高级维修电工手艺审核的理想装备。
二、装置特点：
1.电气控制线路元器件都装在作为挂板的装置板上 ，操作利便、替换便捷 ，便于扩展功效或开发新实训 ，操作内容的选择具有典范性和适用性；
2.操作台只需三相四线的交流电源 ，即可投入使用；
3.手艺培训用的控制线路和经特殊设计的小电机,可模拟工厂中种种电气拖动系统, 并可知足维修电工的装置、调试、故障剖析及扫除的手艺要求；
4.装置设有电压型和电流性泄电�；て� ，能确保操作者的人生清静；
5.所有元器件都通过导线引到接线端子上 ，学生接线时只需在端子上举行接线 ，有利于�；ぴ骷�；
6.通过走线槽举行走线 ，举行工艺布线训练。
7.具有准时兼报警纪录仪 ，为学生实训手艺的审核提供一个统一标准。
三、手艺性能：
1.输入电压：三相四线（或三相五线）～380V±10% 50Hz
2.事情情形：温度-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.5KVA
4.重 量：100Kg
5.形状尺寸：1305×805×1630mm3
6.泄电�；ば卸缌鳎骸�30mA；泄电�；ば卸奔洌骸�0.1s。
四、装置的基本设置及功效
（一）DW02 电源控制箱
主控屏为铁质双层亚光密纹喷塑结构 ，铝质面板。
（二）主控功效板配备资源
1.三相四线电源输入 ，经泄电�；て骱� ，经由总开关 ，通过起、停按钮控制接触器通断 ，并设有急�？刂瓢磁�；
2.控制屏上有450V指针式交流电压表1只 ，通过波段开关切换可以视察三相电网电压；
3.准时器兼报警纪录仪（效劳治理器） ，平时作为时钟使用 ，具有设准时间、准时报警、切断电源等功效；还可以自动纪录由于接线或操作过失所造成的泄电告警、电源短路的总次数 ，为学生实训手艺的审核提供一个统一的标准；
4.智能型多功效交流电路丈量电表：八位LED显示 ，可同时丈量事情电路中电流I、电压V、功率KW、电能KWh、事情时间T。精度1.0级。
5.交流低压电源：设有变压器一只 ，原边220V、副边26V和6.3V的交流电压 ，6.3V用于信号指示灯电源 ，26V用于能耗制动中整流电路的交流电源；
6.4只5408二极管 ，用于能耗制动的整流电路；
7.三只75Ω/75W电阻用于电念头降压启动、一只10Ω/25W用于异步电念头的能耗制动。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构 ，桌面为防火、防水、耐磨高密度板、结构结实 ，造型雅观大方。桌子左右各设有两个抽屉（带锁） ，并带有柜子 ，划分可安排挂件和实训物品。
五、实训项目
|
1.三相异步电念头直接启动控制电路
2.三相异步电念头点动控制电路
3.三相异步电念头自锁控制电路
4.三相异步电念头按钮联锁正反转控制电路
5.三相异步电念头接触器联锁正反转控制电路
6.三相异步电念头双重联锁正反转控制电路
7.三相异步电念头事情台自动往返控制电路
8.两台三相异步电念头顺序启动、顺序停转控制电路
9.三相异步电念头的两地控制电路
10.接触器控制的Y-△控制
11.时间继电器控制的Y-△控制
12.三相异步电念头单向启动反接制动控制电路
13.三相异步电念头无变压器半波整流单向启动能耗
制动控制电路
14.三相异步电念头有变压器全波整流单向启动能耗
制动控制电路
15.三相异步电念头正反转启动能耗制动控制电路
16.单相鼠笼电念头电容启动控制电路
17.双速交流异步电念头手动变速控制电路
18.双速交流异步电念头自动变速控制电路
19.断电延时直流能耗制动的Y-△启动控制电路
20. 三相异步电念头正反转能耗制动控制线路
21. 三相异步电念头正反转启动反接制动控制线路
22. C620型车床电气控制线路
23. 电动葫芦电气控制
24. Y3150滚齿机控制电路
25. 可编程控制器的基本指令操作
26. LED数码显示控制
27. 天塔之光控制的模拟
|
28.十字路口交通灯的模拟
29.机械手行动的模拟
30.四节传送带的模拟
31.装配流水线控制的模拟
32.五相步进电机控制的模拟
33.水塔水位模拟控制模拟
34.液体混淆装置模拟控制的模拟
35.邮件分拣机模拟控制的模拟
36.轧钢机模拟控制的模拟
37.自动成型机模拟控制
38.自动送料装车控制的模拟
39.全自动洗衣机控制的模拟
40.电镀生产线控制的模拟
41.PLC控制的三相异步电念头正反转控制
42.PLC控制的三相异步电念头Y-△启动控制
43.PLC控制的三相异步电念头降压启动控制
44.PLC控制的三相异步电动性能耗制动控制
45.变频器功效参数设置与操作
46.变频器报警与�；すπ�
47.多段速率选择变频调速
48.外部端子点动控制
49.控制电机正反转运动控制
50.控制电机运行时间操作
51.瞬间停电变频器参数设定
52.外部电压变频调速
53.外部电流变频调速
54.三相异步电念头的变频开环调速
55. PLC控制变频器调速
|
六、实训组件设置
|
序号
|
挂箱编号
|
实训�？槊�
|
数目
|
备 注
|
|
1
|
DW-06
|
维修电工实训审核组件（一）
|
1件
|
提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只
|
|
2
|
DW-07
|
维修电工实训审核组件（二）
|
1件
|
提供空气开关1只、3P熔断器2只、交流接触器3只
|
|
3
|
DW-08
|
维修电工实训审核组件（三）
|
1件
|
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、种种颜色的按钮6只
|
|
4
|
DW-09
|
维修电工实训审核组件（四）
|
1件
|
提供交流接触器4只
|
|
5
|
DW-PLC
|
PLC可编程控制器实训组件
|
1件
|
提供三菱FX3U-38MR-001型主机
|
|
6
|
|
PLC实训�？椋�16件）
|
1套
|
熟悉PLC指令的用法及编程要领
|
|
7
|
DW-BPQ
|
变频器实训组件
|
1件
|
提供三菱FR-S520SE-0.4KW变频器 ，可与PLC举行通讯实训
|
|
8
|
|
SC-09编程电缆
|
1根
|
用于PLC主机与PC机通讯
|
|
9
|
|
编程软件
|
1套
|
提供三菱SWOPC-FXGP/WIN-C编程软件
|
|
10
|
|
网孔实操板
|
1块
|
通过搭配元器件 ，学生可自行在网孔板上牢靠、装置、结构、走线和调试 ，能作育学生的下手能力和操作手艺。该网孔板还可作为实训项目的扩展�？�。
|
|
11
|
|
单相电容起动电念头
|
1台
|
交流220V
|
|
12
|
|
三相鼠笼异步电念头
|
1台
|
交流220V/△
|
|
13
|
|
三相鼠笼异步电念头
|
1台
|
交流380V/Y（带速率继电器）
|
|
14
|
|
三相双速异步电念头
|
1台
|
交流380V/△/YY
|
|
15
|
|
电机导轨、光码测速系统
|
1套
|
不锈钢导轨、入口光电编码器
|
PLC实训�？椋ㄕ祝�
|
序号
|
�？楸嗪�
|
实训�？槊�
|
序号
|
�？楸嗪�
|
实训�？槊�
|
|
1
|
PLC-M
|
基本指令训练（三菱主机）
|
9
|
PLC-008
|
水塔水位
|
|
2
|
PLC-001
|
LED数码显示
|
10
|
PLC-009
|
液体混淆装置
|
|
3
|
PLC-002
|
天塔之光
|
11
|
PLC-010
|
邮件分拣机
|
|
4
|
PLC-003
|
十字路口交通灯
|
12
|
PLC-011
|
轧钢机
|
|
5
|
PLC-004
|
机械手
|
13
|
PLC-012
|
自控成型机
|
|
6
|
PLC-005
|
四节传送带
|
14
|
PLC-013
|
自动送料装车
|
|
7
|
PLC-006
|
装配流水线
|
15
|
PLC-014
|
全自动洗衣机
|
|
8
|
PLC-007
|
五相步进电机
|
16
|
PLC-015
|
电镀生产线
|
