高性能初级维修电工及手艺审核实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：维修电工实训审核
[规格型号]：TW-01A
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5701 人关注该产品

产品详情

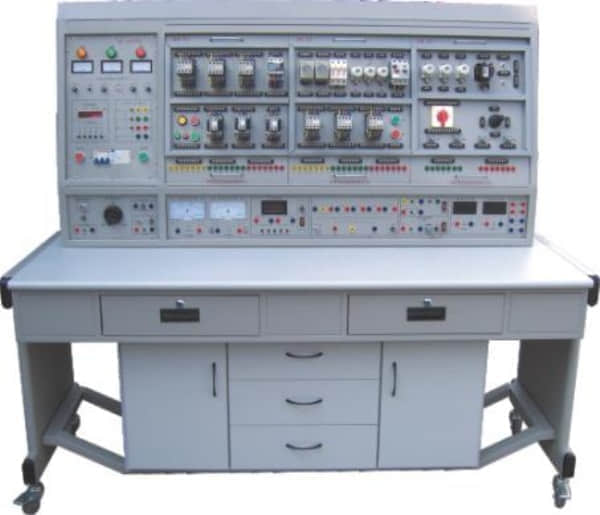

TW-01A 高性能初级维修电工及手艺审核实训装置
本装置是凭证劳动和社会包管部揭晓的维修电工初、中级审核培训手艺内容所要求的电气控制线路和适用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的适用手艺与操作手艺。具有针对性、适用性、科学性和先进性，该装置不但可供学生实训操作，也是各劳动职业手艺判断部分、大中专院校、职校、技校初级、中级维修电工手艺审核的理想装备。

装备组成及特点：
(一) DW01电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及州测试仪表等。详细功效如下：
1、主控功效板
(1) 三相四线电源输入，经泄电� ；て骱�，经由总开关,由接触器通过起、停按钮举行操作 ；
(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压 ；
(3) 准时器兼报警纪录仪（效劳治理器），平时作为时钟使用，具有设定实验时间、准时报警、切断电源等功效 ；还可以自动纪录由于接线或操作过失所造成的泄电告警、仪表超量程告警总次数, 为学生实验手艺的审核提供一个统一的标准。
2、交、直流电源
(1) 励磁电源：直流220V/0.5A，具有短路� ；�。
(2) 电枢电源：直流0～220V/2A一连可调电源一起，具有短路� ；�。
(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一起，具有短路软阻止自动恢复� ；すπ�。
(4) 交流电源：①、设有变压器一组，变压器原边凭证差别的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压 ；②、设有单相调压器一组，可获得交流0～250V可调电压 ；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功效。
(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路组成。通过键控、数显窗口实现人机对话功效控制模式。为了提高丈量规模和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率丈量精度1.0级，电压、电流量程划分为450V、5A，丈量功率因数时还能自动判断负载性子（感性显示“L”，容性显示“C”，纯电阻不显示），可贮存15组数据，供随时查阅。
(4) 直流电压表：直流数字电压表1只，丈量规模0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
(5) 直流电流表：直流数字电流表1只，丈量规模为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功效。
（二）实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构结实，造型雅观大方。桌子左右各设有两个抽屉（带锁）。
（三）实训挂箱
挂箱上已装置有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均接纳海内外着名品牌。种种实训元器件的接线都在接线端子排上举行接线，阻止了因恒久在器件自己举行螺丝拆装而导致元器件的消耗，通过走线槽走线，举行工艺布线训练。实训电路与装置电源的毗连通过清静插座和高可靠护套结构手枪插毗连线，清静快捷。
1．DW-01维修电工实训组件（一）
挂板上装有热继电器、交流接触器、按钮指示灯（6.3V），接线端子和清静插座等。
2．DW-02维修电工实训组件（二）
挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和清静插座等。
3．DW-03维修电工实训组件（三）
挂箱上装有螺旋式熔断器、转换开关、 电磁阀、十字开关、行程开关等
4．DW-00电子线路装置板：用于电子线路板调试时的牢靠
5．电子线路实训板（4块）
6．三相鼠笼式异步电念头380V/Y
7．三相鼠笼式异步电念头380V/△
三、手艺参数
1. 输入电压：三相四线（或三相五线）380V±10% 50Hz
2. 事情情形：温度规模为-10～＋40℃  相对湿度＜85%（25℃）
3. 形状尺寸：1680×800×1600mm3
4. 装置容量：＜1.5KVA
四、实训项目
1.三相异步电念头直接启动控制
2.三相异步电念头接触器点动控制线路
3.三相异步电念头接触器自锁控制线路
4.具有过载� ；さ恼刂葡呗�
5.按钮联锁的三相异步电念头接触器正反转控制线路
6.三相异步电念头的顺序控制
7.三相异步电念头的多地控制
8.接触器控制Y/△降压起动控制线路
9.时间继电器控制Y/△降压起动控制线路
10.装置调试通电延时带直流能耗制动Y-△启动控制线路
11.接触器联锁的正反转控制线路
12.按钮接触器复合联锁电念头正反转控制线路
13.接触器控制串联电阻降压起动控制线路
14.时间继电器控制串联电阻降压起动控制线路
15.事情台自动往返控制线路
16.半波整流能耗制动控制线路
17.单相运行反接制动控制线路
18.C620型车床的接线、故障与维修
19.Z3040摇臂钻床接线、故障与维修
20.装置调试数字步进电机线路
21.光控开关和报警电路
22.设计并装置调试电压上、下限报警电路（全自动冰箱� ；て鳎�
23.装置和调试数字钟电路
