产品详情

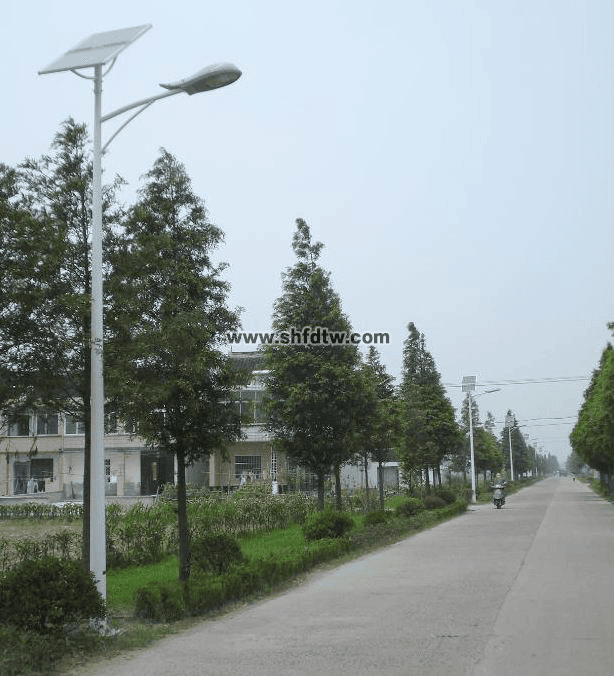

TW-SNY23 太阳能LED路灯

一、产品使用特点：

太阳能路灯是以太阳能作为电能供应，蓄电池贮存电能提供夜间蹊径照明用电的产品。照明光源接纳高光效的LED设计，具有亮度高、装置轻盈、事情稳固可靠、无需敷设电缆不必耗通例能源、使用寿命长等特点，属于当今国家鼎力大举提倡和开发使用的绿色、节能、环保的新型能源蹊径照明产品。

9001cc金沙以诚为本(中国)有限公司官网

该产品主要应用于都会蹊径、小区蹊径、工业园区、景观亮化、旅游景物区、公园、庭院、绿化带、文化广场、步行街、健身休闲广场等场合的照明。

二、手艺参数：

○ 产品型号：TW-SNY23  ；

○ 产品规格：灯头高度6m，总高度7m  ；

○ 灯体：钢结构（热镀锌/喷塑）

○ 光伏电池功率：140Wp  ；

○ 蓄电池类型： 12V150AH（铅酸免维护）。

○ 控制系统：SLT-15A控制器  ；

○ 光源：LED30W  ；

○ 灯启动光照度：≤25LuX  ；

○ 事情时间：8小时/天，一连7个阴雨天正常照明(差别地区有差别)。

○ 情形温度：-20℃～50℃  ；

○ 情形湿度：≤90％  ；

○ 抗风力：≥100km/h。

三、装置.使用注重事项

○ 在装置使用前请详细阅读太阳能路灯说明书！

○ 在装置的位置预埋水泥基座，将本产品底座牢靠在预制基座上即可。

○ 装置时应将光伏电池组件的倾斜面朝向南方，不受任何障碍物遮挡。

○ 切勿碰撞光伏电池板面，以免造成光伏电池的损坏。

9001cc金沙以诚为本(中国)有限公司官网

○ 虽然蓄电池在出厂前已充好电，但有可能您购回后安排时间过长，电量缺乏，故使用前，灯具需要在晴天阳光下一连充电两天后，方可正常事情。

○ 使用后的报废蓄电池不应乱丢，而应交回电蓄池经销商作再生接纳。

四、系统维护

○ 一样平常应实时扫除光伏电池板面上的灰尘及积雪，以利于正常充电。

○ 为包管光源的发光效率，至少应当每季度擦拭灯罩一次。

○ 每月至少检查一次电缆线和灯线，看有无破损。

○ 经常检查箱体前部的反应电池充放电状态的信号指示灯。

五、不可正常发光故障处置惩罚

○ 太阳能灯具只有在光线很弱时才会启动发光，若是灯具周围的光线太强，灯具发出的光可能很微弱，甚至不发光，这是正常征象，无需修理。

○ 太阳能电池是否有遮挡物。

○ 无输出,检查包管丝是否已损坏 。

○ 不可充电,检查蓄电池以及太阳能电池接线是否毗连准确，或松动。

○ 在任何状态下，如爆发问题，请连忙与经销商或效劳中心联系！

六、售后效劳和维修

○ 按使用说明书准确使用下，主要部件保修时间：

? 蓄电池3年;LED光源2年;电池组件5年;控制器2年。

○ 因地动,洪水,雷电,等自然灾难,不是因产品质量问题造成的火灾,第三方操作,失盗,损坏,意外事故或在不正常情形下使用(如不准确的操作或其他问题)引起的损失不肩负任何责任。

○ 本公司提供热线电话回覆用户的种种问题，售后效劳电话021-5391081  ；另用户可以通过传真021-51391085  ；等方法联系。

七、产品清单(单台)

序号

部件名称

配套规格

单 位

数目

1

太阳能电池组件

事情电压17,5V;功率140W;转换效率16%; M8螺栓8套

块

1

2

电池组件调理支架

□ 牢靠框1个; ◎ 倾角和偏向调理轴1个;高度1m

套

1

3

光源

铝合金压铸灯头1个;30WLED光源1个; 白光

套

1

4

路灯杆

主杆6m.厚度4㎜,含:光源,电池组件,线束26m;规格2.5㎡

套

1

5

灯头臂

挑臂1.2m长1个;牢靠毗连片2个;M10螺栓4个

套

1

6

智能控制器

SLTK-10单路～15A双路

个

1

7

过桥毗连端子

8路,可毗连6㎡蓄电池连线和光源,电池组件,2.5㎡线束

套

1

8

蓄电池

铅酸免维护12V/150AH（480×170×230㎜）

个

1

9

ABS塑料蓄电池箱

500×280×280㎜ 含:上盖,下箱,防水胶垫,穿线管,螺栓1套

套

1

10

钢筋基础罐笼

钢筋￠22;长420×宽300×高600㎜;重量6Kg;M22螺帽4套

套

1

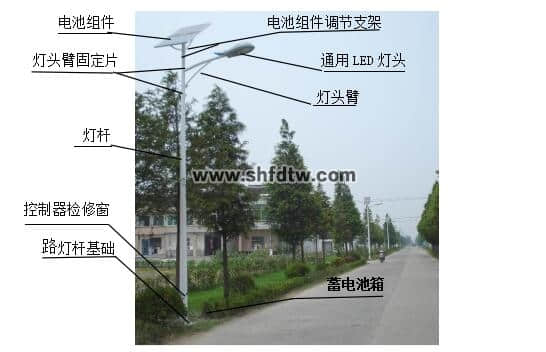

八、路灯装置

1、装置条件

1、1、太阳能路灯必需装置在光照富足和全天候无遮挡的地方。太阳能电池组件须面朝正南面，包管最大的受光面积。

1、2、太阳能路灯只管阻止靠近热源和有放射性物质的地方，以免影响灯具的使用寿命。

1、3、太阳能路灯装置位置基础的下方应阻止有电缆和种种管道。

1、4、太阳能路灯上的电池组件在夜晚一定要阻止有高杆灯强光的照射，不然会影响启动。

1、5、太阳能路灯正常事情情形温度应在零下20度～零上60度的情形中事情。在西部地区的应用，应适当加大蓄电池的容量。

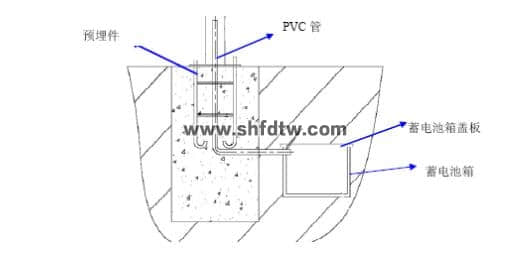

2、混凝土基础

2、1、地基预埋件的准备。

2、2、凭证外地的土质情形和所装置的位置开挖约1立方米的坑。

2、3、蓄电池地埋箱位置距灯杆约为0.5米。

2、4、地基预埋件放入地基浇筑坑的中心，将PVC塑料管的一端放在蓄电池箱内，在将PVC塑料管的另一端放在基础结构件牢靠底版中心穿出0.2米。一切准备停当，用C20混凝土浇灌后用震惊棒震惊即可。

9001cc金沙以诚为本(中国)有限公司官网

3、电池组件支架装置

3、1、太阳能路灯电池板有1～2块组成一个组件，按使用手册要求设置即可。

3、2、先翻开电池组件支架，将所适配组件放入框架内，调解平整后用螺丝牢靠即可。

3、3、先将电池组件上的线束插接件调解好后在与主灯杆内电池组件线束插接件合插即可。

3、4、检查支架偏向调理轴上的牢靠螺蛳后,在插入主灯杆内调理偏向自若即可。

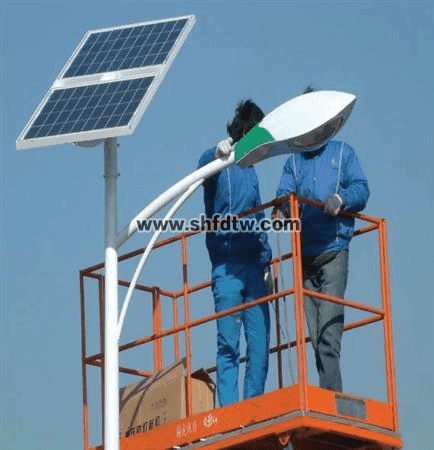

4、灯头臂装置

4、1、先将主灯杆上供灯头臂的电源线束毗连插片,与灯头臂线束插接件,合插即可。

4、2、在将灯头臂调解方位后,用螺蛳加防震垫片牢靠在主灯杆上,拧紧后即可。

5、LED灯头装置

5、1、先将灯头臂线束插接件拉出，与灯头线束接插接件毗连,合插即可。

5、2、其次理顺线束,用扎带扎好,在将灯头牢靠在灯头臂上,灯口调平后,螺蛳拧紧即可。

6、控制器的装置

6、1、配套控制器是专为太阳能路灯而设计的。主要功效有：PWM脉宽调制充电方法， 自动识别12V或24V，可单路输出也可双路输出，具有过充、过放、短路、过载、反接等方面的�  ；�。凭证铅酸或胶体蓄电池差别的特征可设置高精度的温度赔偿。

6、2、太阳能路灯控制方法：主路：光控开＋时控关。辅路：光控开＋光控关。

9001cc金沙以诚为本(中国)有限公司官网

6、3、用户可以凭证自己的现真相形，设置输出控制方法，其次将控制器牢靠在磨练窗内，并加以牢靠。

7.蓄电池组装置

7、1、首先检查每个蓄电池极柱上是否有牢靠螺丝，在将蓄电池按设置要求串联或并连。

7、2、蓄电池极柱与电源线毗连处螺蛳一定要压紧，不然在事情中接触欠好会爆发火花。

7、3、蓄电池电源线毗连好后再与控制器毗连。

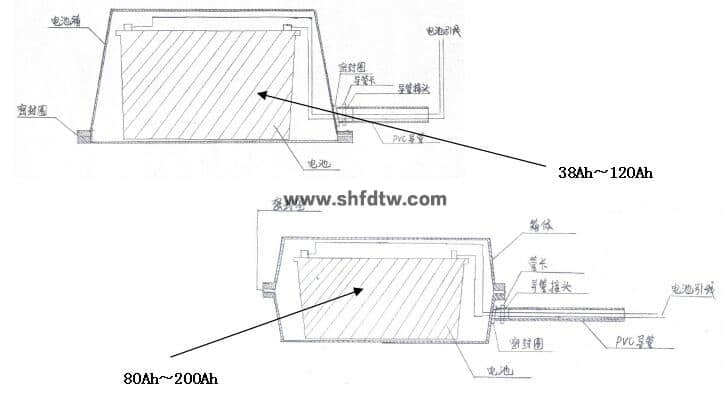

7、4、差别的蓄电池应配差别型号的ABS塑料箱，以下是装置示意图。


9001cc金沙以诚为本(中国)有限公司官网

8.灯杆吊装

8、1、灯杆起吊之前，首先检查各部位螺蛳是否上紧，灯头装置是否规则，太阳能组件调理部位螺蛳是否上紧，阻止吊装时转动损坏其他部件。

8、2、起吊装置后，首先调解好灯头和所照路面的方位，然后上紧底座上的螺母。

8、3、翻开磨练窗，将控制器放入灯杆内牢靠。

9001cc金沙以诚为本(中国)有限公司官网

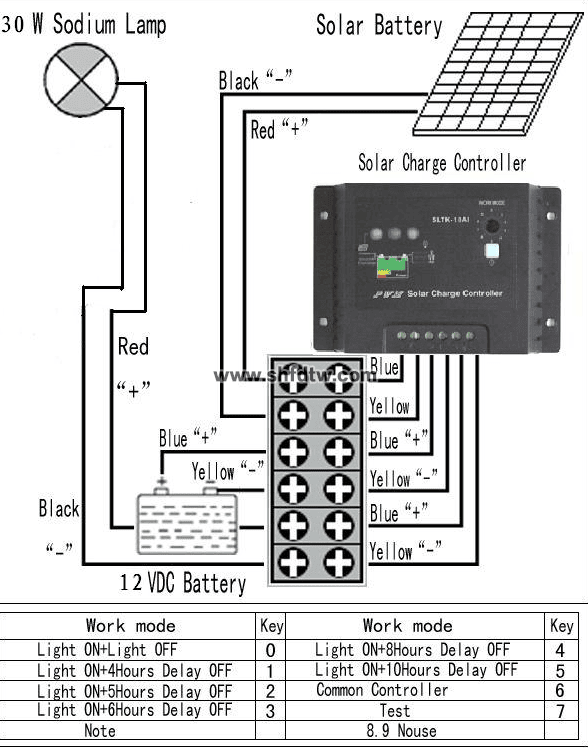

9.系统配线毗连

9、1、按配线上的标识，确定各组导线，将按循序毗连到过桥端子上，蓄电池、光电池、光源。

9、2、请将蓄电池的＋－极与过桥端子蓄电池＋－极毗连，毗连准确指示灯(2)应亮，切不可将极性接错损坏控制器。

9、3、在将灯具负载的＋－极与过桥端子负载的＋－极毗连。（注重：＋—极，不要反接，以免烧坏在线应用的光源）。

9、4、最后连接太阳能电池组件，注重＋—极，不要反接，若是有阳光，充电指示灯（1）应亮或闪灼。不然，需检查毗连对与否。

9001cc金沙以诚为本(中国)有限公司官网

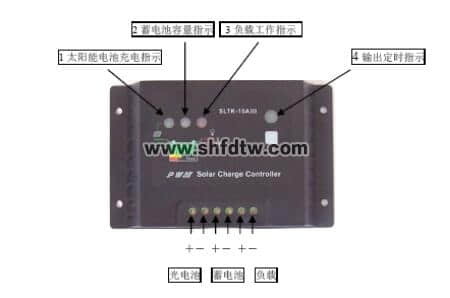

九、系统调试说明

1、系统调试

1、1、太阳能充电指示

（1）：白天指示灯为绿色时，体现太阳能电池对系统蓄电池正在充电。闪时体现已充满。

1、2、系统状态指示

（2）：指示灯为绿色常亮时，体现蓄电池电压在正惯例模  ；充满后为绿色慢闪  ；当指示灯为橙黄色时，体现蓄电池电压进入欠压状态  ；当指示灯变为红色时，体现蓄电池电压进入过放电压状态  ；此时控制器将自动关闭输出，当电池电压恢复到过放返回电压时，将自动开通输出。系统状态指示灯，变为绿色。当指示灯为红色闪灼时，体现过压或欠压，负载，过载或短路，控制器将关闭输出。此时系统状态指示灯熄灭。若需要事情，需重新毗连蓄电池或比及第二天恢复。

1、3、负载故障指示

（3）：黄色指示灯亮时，体现负载有短路故障，用户应当仔细检查负载毗连情形，断开有故障的负载后，重新毗连蓄电池或比及第二天才可以正常事情。

1、4、光启动点设置按键

（4）：作为设置光启动点按键，工厂出厂时已设置好。

1、5、一切正常后将拨码开关调到6上，此时灯会点亮，检查各路事情是否正常，正常后将拨码开关逆时针调到你所需要的事情时间上，灯会即可熄灭，系统调试竣事。

2.太阳能路灯不可正常发光故障处置惩罚

2、1、太阳能灯具只有在光线很弱时才会启动发光，若是灯具周围的光线太强，灯具发出的光能很微弱，甚至不发光，这是正常征象，无需修理，扫除光照自动恢复。

2、2、蓄电池电压在正惯例模内，负载有输出灯不亮光源损坏，替换新的光源恢复。

2、3、输出开路或短路接地，检查输出毗连线插接部分及灯头与光源接触是否松动和脱扣。2、4、蓄电池开路，检查蓄电池与控制器之间毗连线是否可靠。

2、5、一连阴雨天数凌驾系统设计天数,蓄电池低于10.5V进入欠压�  ；ぷ刺�,一连晴天后自动恢复。

2、6、太阳能电池组件开路或短路造成控制器对蓄电池未能充电，造成欠压，磨练恢复后即可。

2、7、蓄电池短路造成欠压和损坏，修复或替换蓄电池。

2、8、光源在设定以外的时间亮，太阳能电池组件有遮挡物拿开后即可熄灭，日全食延续时时间事后，天空恢复灼烁后，灯延时10分钟后熄灭。

2、9、光源在任何时间内常亮，检查控制器，先断开光源、电池组件，再断开蓄电池，事情指示灯所有熄灭，接上蓄电池上电，容量指示灯点亮，灯延时10分钟后光源点亮，接上光电池，充电指示灯点亮，灯延时10分钟后光源熄灭。调理拨码开关到6上，灯自动点亮，逆时调理拨码开关至所需时间数，光源即可熄灭，说明事情正常，不然控制器已损坏，替换后恢复正常。
