太阳能光伏发电系统实验实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源景物互补太阳能实训
[规格型号]：TW-SNY07
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 49682 人关注该产品

产品详情

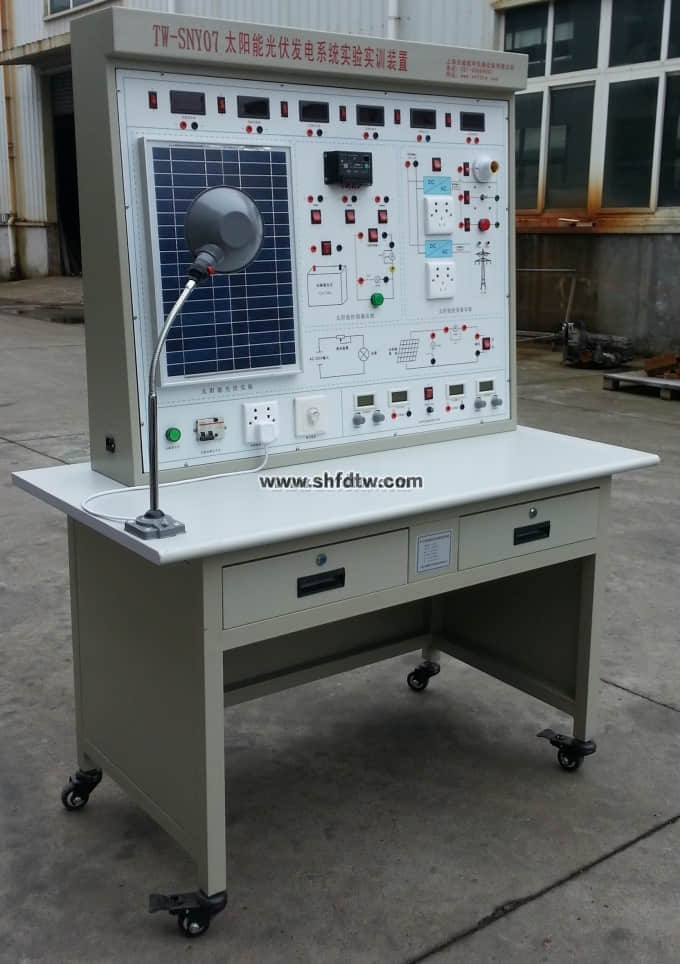

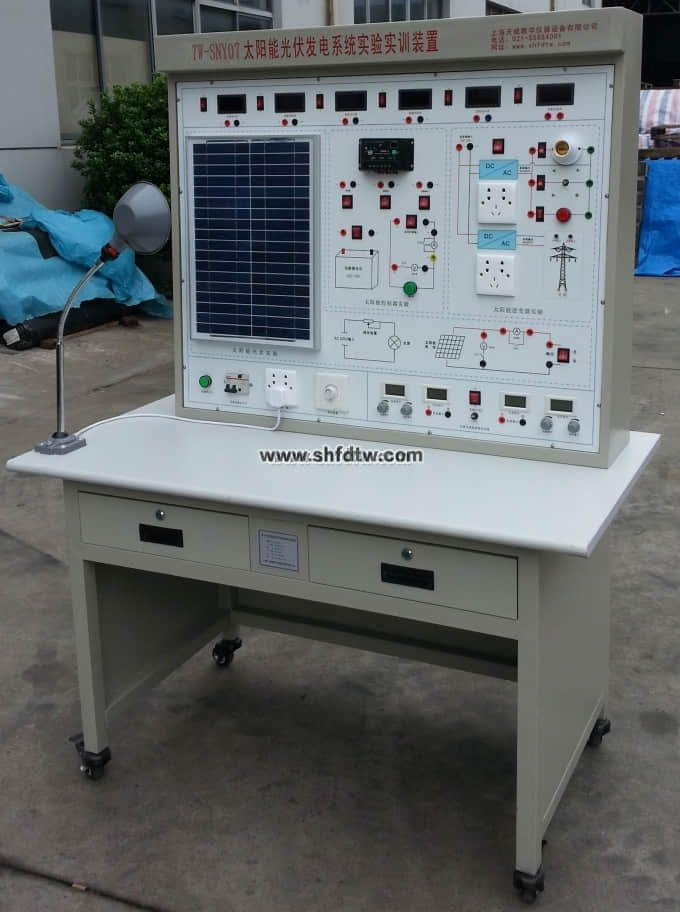

TW-SNY07太阳能光伏发电系统实验实训装置

本实验装置是基于太阳能发电 ，电能的整流、贮存和逆变于一体的实训装置。系统划分由模拟太阳装置、光伏电池、控制器� ？椤⒗胪姹淠 ？椤⑼讲⑼ ？椤⒁潜砑嗖饽 ？椤⒔恢绷鞲涸啬 ？� ，7 个部分组成

太阳能光伏发电系统实验实训装置接纳串联式PWM充电控制方法 ，使充电回路的电压损失较原二极管充电方法降低一半 ，充电效率较非PWM高3-6%;过放恢复的提升充电 ，正常的直充 ，浮充自动控制方法有利于提高蓄电池寿命。多种�；すπ� ，包括蓄电池反接、蓄电池过、欠压�；ぁ⑻裟艿绯刈榧搪繁；� ，具有自动恢的输出过流�；すπ� ，输出短路�；すπ�。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

一、主要手艺指标及规格：
1.太阳能电池组详细参数如下：
◆ 峰值功率：30W
◆ 最大功率电压：17.5V
◆ 最大功率电流：1.95A
◆ 开路电压：22V
◆ 短路电流：2.2A
◆ 装置尺寸：350*490*18mm

2.太阳能控制器详细功效如下
◆ 使用单片机和专用软件 ，实现智能控制 ，12/24V自动识别系统。
◆ 接纳串联式PWM充电控制方法 ，使充电回路的电压损失较原二极管充电方法降低一半 ，充电效率较非PWM高3-6%;过放恢复的提升充电 ，正常的直充 ，浮充自动控制方法有利于提高蓄电池寿命。
◆ 多种�；すπ� ，包括蓄电池反接、蓄电池过、欠压�；ぁ⑻裟艿绯刈榧搪繁；� ，具有自动恢的输出过流�；すπ� ，输出短路�；すπ�。
◆ 具有富厚的事情模式 ，如光控 ，光控＋延时 ，通用控制等模式。
◆ 浮充电温度赔偿功效。
◆ 使用定制大屏幕LCD液晶显示器、充电、放电 ，光伏、蓄电池 ，负载各参数一目了然 ，一键式操作即可完成所有设置 ，利便直观。

◆ 优良的通讯功效配备自力的上位机软件 ，包管与PC机之间优异通讯 ，画面人性化 ，清晰、直观、操作利便。与PC机毗连后对控制器的参数及功效控制越发无邪 ，充分知足差别教学应用需求。


3.蓄电池：一样平常为铅酸电池 ，具有如下特点：
◆ 自放电率低
◆ 使用寿命长
◆ 深放电能力强
◆ 充电效率高 事情温度规模宽

◆ 增添系统�；毙畹绯氐缌孔远闪抗π�


4.离网逆变器：正弦波逆变器 ，详细功效参数如下：
◆ 纯粹弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示 ，输入电压,输出电压 ，负载水准和故障情形
◆ 负载控制电扇冷却
◆ 过压/欠压/短路/过载/超温�；�

◆ 输入电压：10-16VDC

◆ 输出电压：110V/220VAC

◆ 输出功率：300W


5．负载：
◆ 直流负载包括：LED灯 ，风机等；
◆ 交流负载包括：节能灯和交流电机等。

6.并网逆变器：
并网逆变用具有DC-DC和DC-AC两级能量变换的结构。DC-DC变换环节调解光伏阵列的事情点使其跟踪最大功率点；DC-AC逆变环节主要使输出电流与电网电压同相位 ，同时获得单位功率因数。

系统面板设有用来丈量DC、AC相关参数的多个测试端口 ，可丈量DC-DC电压电流转变和DC-AC逆变历程中的电压电流及曲线转变和波形比照。

6级功率搜索功效

在自动调解的历程中 ，会看到LOW灯一直的闪灼 ，功率会由0作为起点 ，向最大功率点加大输出功率 ，重启最多为6次 ，然后进入功率锁定状态 ，锁准时ST灯长亮。

在举行6级功率搜索程序时 ，所需的时间为10分钟。

宽电压输入（15-62VDC）

二级功率变压转换

◆ 高频双向并网 ，单向并网功效

◆ 高频直接调制 ，AC半波合成

◆ 双向并网方法：直接负载消耗 ，逆向传输AC电流

◆ 单向并网方法：直接负载消耗 ，榨取逆向传输AC电流

多频率输出功效 ，可适用于50Hz/60Hz频率的AC交流电

◆ 频率规模：45Hz~63Hz

◆ 直接毗连到太阳能电池板（不需要毗连电池）


7.监测仪表：
完成实验时数据的读取 ，可监测太阳能电池组的电压和电流；并网逆变器输出的电压和电流；离网逆变器输出的电压和电流。


9001cc金沙以诚为本(中国)有限公司官网

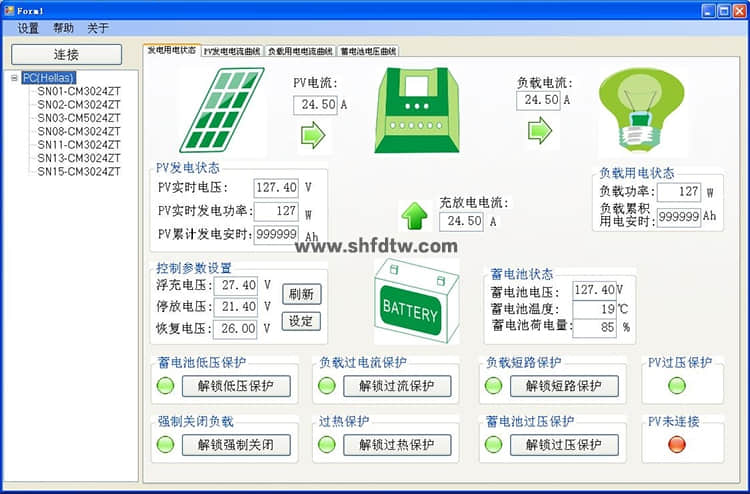

上位机通讯联机界面图

◆ 电压显示系统：DC 0-50V  AC 0-500V自动换挡

◆ 液晶屏显示：SMD结构

◆ 丈量精度：AC为1级 ，DC为0.5级

◆ 响应时间：≤0.5秒

◆ 电流显示系统：DC O-100MA  AC 0-5A  AC 0-2A  自动换挡

◆ 液晶屏显示；SMD结构

◆ 丈量精度：AC为1级 ，DC为0.5级

◆ 响应时间：≤0.5秒

◆ 情形温度：0～50℃

8.模拟实验电源：

◆ 输入电压：AC220 (V)；

◆ 频率规模：50/60 (HZ)；

◆ 输出电压：DC 0-32 (V)；一连可调

◆ 输出电流：DC 0-2 (A)；一连可调

◆ 输出功率： 64W；按键式开关。

9.智慧课堂综合测控系统

该系统接纳一体化设计 ，要求所有功效集中在一块焦点控制器上 ，榨取接纳多种� ？槠醋� ，确保使用职员的人身清静及装备清静的性能指标。

（一）、虚拟示波器所需实现的功效：50MHz   2路波形丈量功效；

（二）2路逻辑剖析仪功效；

（三）1路恣意波形信号爆发器输出；

200MSa/s高速实时采样 ，50MHz带宽 ，波形丈量完全知足教学实验要求 ，波形平滑不失真。

（四）2路PWM脉冲信号爆发器：可设置频率、占空比。

（五）、万用表功效

1、万用表的电阻丈量功效；

2、万用表的直流电压丈量功效；

3、万用表的交流电压丈量功效；

4、万用表的交流电流丈量功效；

（六）、人机界面功效

*1、人机界面显示所丈量的波形 ，并显示响应的量测值；

*2、可通过点击界面按钮 ，将所丈量的波形插入实验报告模板中；

*3、学生的实验报告效果可通过点击界面按钮 ，统一上传到指定的西席电脑文件夹下；

（七）、实验室清静监控功效

1、情形参数丈量：可同时丈量显示温湿度、CO2浓度和PM2.5；

2、电气参数丈量：可丈量控制台电压电流 ，并盘算出功率；

3、过流、过压、欠压（阀值可设置）报警跳闸�；�；

4、清静防护：实验室情形清静监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火灾）报警）；5、节电功效：恒久无人实验时 ，自动关闭总闸开关 ，实现清静和节电效果；


三、实验项目：
实验一 太阳能光伏板能量转换实验
实验二 情形对光伏转换影响实验
实验三 太阳能电池光伏系统直接负载特征实验
实验四 太阳能控制器事情原理实验
实验五 接反�；な笛�
实验六 太阳能控制器对蓄电池的过充�；な笛�
实验七 太阳能控制器对蓄电池的过放�；な笛�
实验八 夜间防反充分验
实验九 离网型逆变器事情原理实验
实验十 自力光伏发电实验
实验十一 并网型逆变器事情原理实验
实验十二 光伏并网实验


四、主要装备清单：

序号

名   称

型  号

数目

单位

1

实验台

1

台

2

太阳能电池板

1

块

3

离网逆变电源

1

台

4

同步逆变电源

1

台

5

太阳能控制器

1

只

6

蓄电池

1

组

7

直流负载

1

套

8

交流负载

1

套

9

人造光源

1

套

10

稳压电源

1

台

11

上位机软件

1

套

12

使用手册

1

本
