TW-SNY32景物电互补发电综合实训系统

一、产品概述
本产品是集于太阳能发电及风力发电为一体的新型教学演示实验系统�？赏瓿煞缌Ψ⒌绾吞裟芊⒌缂盎镜墓┑缂安⑼姹涞缭聪低臣傻南喙厥笛榧敖萄а菔�。
1.1系统主要应用规模
主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训�？梢宰手�，进一步明确景物互补发电站整个系统的原理学习并探讨工程现实应用手艺。


9001cc金沙以诚为本(中国)有限公司官网


1.2产品特点
?系统实验平台集成了室内温/湿度，风速、风向等丈量系统，让使用者操作起来更直观。
?系统接纳32位数字化DSP手艺，对蓄电池充放电举行全智能化的治理。
?系统同步电源，接纳日本三菱IGBT�？椋↖PM）组装。具有高功率因数输出。
?系统面板上接纳直观的数字表和液晶显示，让用户相识目今系统事情状态。
?系统上的离网电源可以为用户提供交流220V纯粹弦波交流电能。
?景物互补发电实训系统，可以让实训学生自行拆装移动，使用轻盈、无噪音、无污染。
?系统监控柜集成高性能一体盘算机，可监控系统运行参数、并将运行数据恒久生涯或打印
二、手艺参数
2.1、太阳能电池板
太阳能电池板接纳阵列组装形式，主要接纳4块（或更多）小型太阳能电池板组建，可实现太阳能电池板的并接方法和串接方法，进而提供大电流或大电压的两种太阳能电池板组网方法。
?电池板：单晶硅/多晶硅
?最大输出功率：4*10W
?开路电压：21.24V（并联），4*21.24V（串联）
?短路电流：4*0.75A（并联），0.57A（串联）
2.2、自动跟踪单位
?跟踪方法：双轴全自动跟踪； 精度：±0.5°
?水平回转角度：360° ；俯仰角度：180°
?控制器供电电源：DC 12V
?电机供电电源：DC 12V
?模拟太阳灯：飞利浦Q135/500W
2.3、风力发电机
?额定功率：300(W)
?额定电压：12/24(V)
?额定电流：33.3/16.7（A）
?风轮直径：1.65(m)
?启动风速：1.5(m/s)
?额定风速：9.6(m/s)
?清静风速：35(m/s)
?事情形式： 永磁同步发电机

9001cc金沙以诚为本(中国)有限公司官网

永磁同步风力发电机
?风叶旋转偏向：顺时针
?风叶数目：3（片）
?风叶质料：玻璃增强聚丙烯质料
?电机质料：铝合金
2.4、模拟风洞�？�

9001cc金沙以诚为本(中国)有限公司官网

模拟风洞
风量：32073 mз/h
风压：388Pa
转速：1440 r/min
功率：2.2kW
可调风速：0～13级一连可调
2.5、景物互补控制器规格

9001cc金沙以诚为本(中国)有限公司官网

景物互补控制器
?事情电压：12或24VDC
?充电功率Pmax ：650W
?光伏功率Pmax ：150W
?风机功率Pmax ：450W
?充电方法：PWM脉宽调制
?充电最大电流 35A
?过放�；さ缪� 11V
?过放恢复电压 12.6V
?输出�；さ缪� 16V
卸载最先电压（出厂值）15.5V
?卸载最先电流（出厂值） 15A
?控制器设有蓄电池过充、过放电�；ぁ⑿畹绯乜繁；ぁ⒏涸毓缪贡；ぁ⒁辜浞婪闯涞绫；ぁ⑹涑龆搪繁；ぁ⒌绯亟臃幢；ぁ⑶费购凸狗勒鸬幢；ぁ⑵胶獬涞纭⑽露扰獬ァ⒐饪乜毓π�；
?负载为100W以下的12V/24V直流负载，控制单位一通道为�？涑�，另一通道为多类准时输出（光控开、光控关，准时开、准时关，）。
2.6、离网逆变电源

9001cc金沙以诚为本(中国)有限公司官网

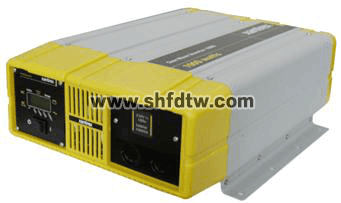

离网逆变电源
?直流输入电压：9～16VDC 电压可选
?额定蔬出功率：300W/功率凭证客户要求订制
?输出电压：110/220VAC
?输出波形：纯粹弦波
?输出频率：50Hz
?事情效率：85%
?功率因数：>0.88
?波形失真率≤5%
?事情情形：温度-20℃～50℃
?相对湿度：﹤90﹪（25℃）
?�；すπВ杭苑唇印⒍搪贰⒐取⒐乇；�


2.7、同步并网逆变电源

9001cc金沙以诚为本(中国)有限公司官网

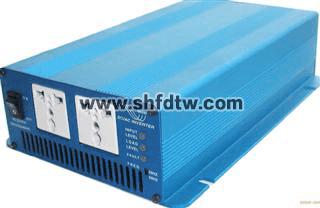

同步并网逆变电源
?AC标准电压规模：90V～140V/180V～260VAC
?AC频率规模： 55Hz～63Hz/45Hz～53Hz
?并网输出功率：400W
?输出电流总谐波失真：THDIAC <5%
?相 位 差： <1%
?孤岛效应�；ぃ� VAC;f AC
?输出短路�；ぃ� 限流
?显示方法： LED
?待机功耗： <2W
?夜间功耗： <1W
?情形温度规模： -25 ℃～60℃
?情形湿度： 0～99%(Indoor Type Design)
2.8、测风系统

9001cc金沙以诚为本(中国)有限公司官网

测风系统
?丈量规模   风速：0～60m/s    风向：0～360°
?精 度      ±0.1m/s  ± 3°
?事情电源：AC 220V±20%  50HZ， DC12V、5V或其他供电。
?纪录距离：  1分钟～240分钟一连可设置
?内部存储：  4M bit
?通讯接口：  RS-232/485/USB通讯
?情形温度：   -40℃～50℃
?转速传感器：0～5000 风力发电机转速检测显示（室内）
2.9、照度计
?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。
2.10、数字电压、电流、功率因数表、温湿度表
?直流电压表：0-200V×3只
?交流电流表：5A×1只
?交流电压表：0-500V、交流电流表5A各一只
?交流电能计量�？椋旱绮问闪俊⒃诵惺奔洹⒊乇ň⒐β时ň畔拊ぶ谩⒌舻缡萆�
?温度、湿度表:温度丈量规模：-50℃-+70℃  湿度丈量规模：20%-90%
2.11、蓄电池容量55Ah、电压12V × 1只
2.12、情形监测�？槭忠罩副�
?含有照度计、温度表、湿度表，单片机时钟系统，实现时间的显示
2.13、工控一体机，带触摸功效
?C P U:Intel 1037U 1.8GHz 22nm双核处置惩罚器TDP 17W超低功耗处置惩罚器
?主 板:Intel M11工控固态节能主板
?内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
?硬 盘:24G SSD固态硬盘
?显 卡:集成Intel  HD Graphics焦点显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
?声 卡:集成ALC662 6声道高保真音频控制器
?网 卡:集成1个RTL千兆网卡,支持网络叫醒、PXE功效。
?电 源:外置电源（100V至220V宽幅电压，全球通用）
?显示屏:13寸LED工控屏 区分率：1024*600
?触摸屏:台湾军工Touchkit 4线触摸屏，透光率高；性能稳固，触摸迅速
?整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制)，
?1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
?2*COM串口,1* 12V DC_JACK输入接口
系统状态：
太阳能控制器（带报警功效）：
?输入电压、电流、功率的数据显示及动态曲线显示
?输出电压、电流、功率的数据显示及动态曲线显示
?蓄电池：电压数据显示及动态曲线显示

9001cc金沙以诚为本(中国)有限公司官网

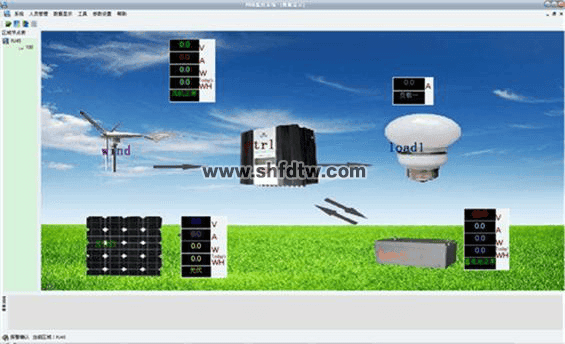

风力发电系统事情主界面

9001cc金沙以诚为本(中国)有限公司官网

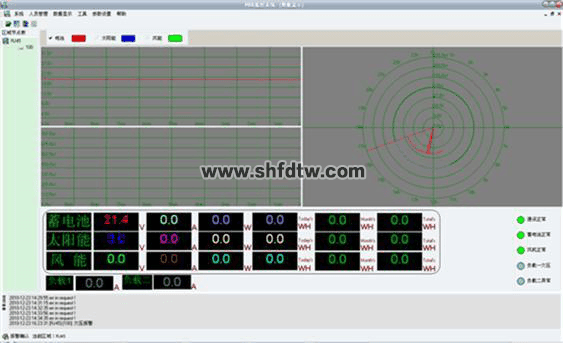

风力电系统事情数据主界面（可切换差别曲线界面）

9001cc金沙以诚为本(中国)有限公司官网

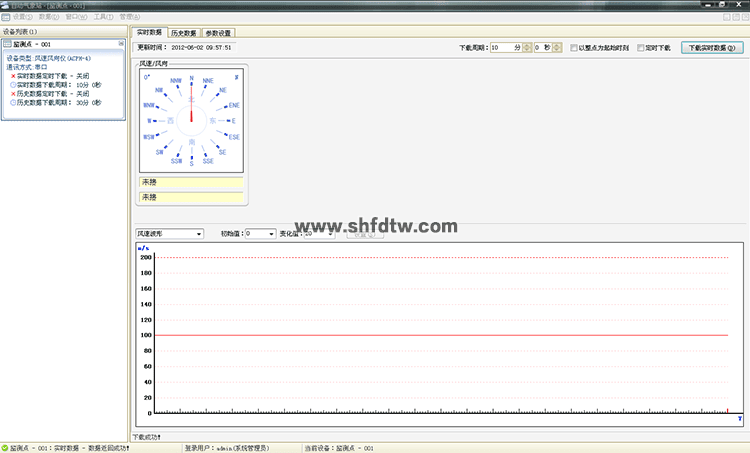

风资源数据主界面
2.14、负载单位
（1）DC12V直流负载五组。（感性负载3组，阻性负载2组）
1）感性负载有：12V直流电扇、12V直流电机、12V蜂鸣器
2）阻性负载有：12V交通灯、3W LED灯
（2）AC220V交流负载四组。（感性负载1组，阻性负载3组）
1）感性负载有：220V直流电扇
2）阻性负载：220V交通灯.220V 3WLED灯、220V28WLED灯
（3）可调稳压电源（0-30V，0-2A）。
（4）可调电阻箱手艺参数如下：
1）阻值规模：10欧-99.99K
2）误差规模：±1%
（5）USB接口电压输出：可为电子装备提供5V直流稳压电源。

2.15 智慧课堂综合测控系统

该系统接纳一体化设计，要求以上功效集中在一块焦点控制器上，榨取接纳多种�？槠醋�，确保使用职员的人身清静及装备清静的性能指标：

（一）、虚拟示波器所需实现的功效：

50MHz   2路波形丈量功效；

（二）2路逻辑剖析仪功效；

（三）1路恣意波形信号爆发器输出；

200MSa/s高速实时采样，50MHz带宽，波形丈量完全知足教学实验要求，波形平滑不失真。

（四）2路PWM脉冲信号爆发器：可设置频率、占空比。

（五）、万用表功效

1、万用表的电阻丈量功效；

2、万用表的直流电压丈量功效；

3、万用表的交流电压丈量功效；

4、万用表的交流电流丈量功效；

（六）、人机界面功效

*1、人机界面显示所丈量的波形，并显示响应的量测值；

*2、可通过点击界面按钮，将所丈量的波形插入实验报告模板中；

*3、学生的实验报告效果可通过点击界面按钮，统一上传到指定的西席电脑文件夹下；

（七）、实验室清静监控功效

1、情形参数丈量：可同时丈量显示温湿度、CO2浓度和PM2.5；

2、电气参数丈量：可丈量控制台电压电流，并盘算出功率；

3、过流、过压、欠压（阀值可设置）报警跳闸�；�；

4、清静防护：实验室情形清静监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火灾）报警）；

5、节电功效：恒久无人实验时，自动关闭总闸开关，实现清静和节电效果；


三、可完成的实验内容
实验一 太阳能电池板特征实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特征测试实验
1-4、太阳能电池板最大输出功率盘算实验
1-5、太阳能电池板填充因子盘算实验
1-6、太阳能电池板转换效率丈量实验
1-7、开路电压与相对光强的函数关系实验
1-8、短路电流与相对光强的函数关系实验
1-9、太阳能电池板P-V特征测试实验
1-10、太阳能电池板暗伏安特征测试实验
1-11、太阳能组件输出特征测试实验
1-12、串联电阻对填充因子的影响测试实验
1-13、并联电阻对填充因子的影响测试实验
1-14、太阳能电池光谱特征测试实验
1-15、太阳能电池板的串联开路电压测试实验
1-16、太阳能电池板的串联短路电流测试实验
1-17、太阳能电池板的并联开路电压测试实验
1-18、太阳能电池板的并联短路电流测试实验
1-19、负载特征测试实验
实验二 太阳能自动跟踪实验系列
2-1、逐日系统原理实验
2-2、太阳光跟踪定位传感器原理实验
2-3、情形对光伏转换影响实验
2-4、跟踪控制器操作实验
2-5、传动执行机构接线实训
2-6、太阳能光控跟踪实验
2-7、太阳能光控-时控跟踪实验
2-8、太阳能电池组件情形监测实验
实验三 太阳能蓄电池控制器实验系列
3-1、太阳能蓄电池充电控制实验
3-2、控制器充放电�；な笛�
3-3、蓄电池电压、电流测试实验
3-4、蓄电池电量估测实验
3-5、控制电池电流流入、输出实验
3-6、控制器情形温度丈量实验
3-7、控制器光控-时控输出实验
实验四 太阳能应用实验系列
4-1、太阳能交、直流电扇实验
4-2、太阳能路灯实验
4-3、太阳能警示灯实验
4-4、太阳能充电器实验
4-5、太阳能可变阻抗负载实验
实验五 太阳能负载实验系列
5-1、最大输出电流实验
5-2、最大输出功率实验
5-3、在差别恒压状态下电流特征
5-4、在差别恒流状态下电压特征
实验六 太阳能光伏逆变器实验系列
6-1、逆变器的事情原理剖析实验；
6-2、输出电压、电流测试实验；
6-3、最大输出功率的估算实验；
6-4、过载或短路�；ぱ菔臼笛�；
6-5、输入电压防反接演示实验；
6-6、输入电压规模测试实验；
6-7、转换效率盘算实验；
实验七 风力发电机运行历程与风能量变换演示实验
7-1、风力发电基础理论原理性实验
7-2、风力发电系统设计实验
7-3、风力发电控制手艺实验
7-4、风力发电相关丈量手艺实验
7-5、风力发电基础理论与应用手艺仿真实验
7-6、发电机转速与输出电压关系实验
7-7、发电机转速与输出电流关系实验
7-8、发电机转速与输出频率关系实验
7-9、风速即转速与出功率关系实验
7-10、变频器调速实验
四、系统基本设置


序号

名称

主要手艺指标

数目

单位

备注

1

风力发电机

三叶片，风能使用系数0.32，额定输出电压12VAC，额定输出功率300W

1

台

2

风速传感器

输入电压5V 码盘结构输出

1

只

3

风向传感器

输入电压5V 电压值输出

1

只

4

鼓风机

额定功率2.2KW,额定电压380V额定转速1440r/min

1

台

5

太阳能电池板

事情功率10W，事情电压17.5V，

事情电流0.65A光照强度AM1.5  1000W/M2  T 25℃

4

块

6

智能电压表

DC 0-200V

2

只

7

智能电流表

显示DC 20A

2

只

8

电能计量�？�

电参数丈量、运行时间、超载报警

功率报警门限预置、掉电数据生涯

2

只

9

风速风向仪

风速：0～45m ±0.3m/s

风向：0～360°±3°

通讯：RS232，RS485，USB

1

套

10

景物互补控制器

带监控功效

1

台

11

电源逆变器

输入电压12VDC 输出电压220VAC 额定功率300W

1

台

12

开关电源

输出电压12V  输出电流10A

1

只

13

模拟太阳灯

500W 250VAC 50HZ/60HZ

5

套

14

直流感性负载

电扇、电机、蜂鸣器  电压12V

1

套

15

直流阻性负载

交通灯、LED灯、电阻箱  电压12V

1

套

16

交流感性负载

电扇  电压AC220V

1

套

17

交流阻性负载

LED灯  路灯模组  交通灯

电压AC220V

1

套

18

变频器

额定功率2.2KW 额定电压380VAC

1

台

19

直流减速电机

12V

1

只

20

时间、温度�？�

-20～+100℃

时间、温度、湿度、闹钟

1

只

21

工控一体机

Intel® 1037U 1.8GHz 22nm双核处置惩罚器TDP 17W 超低功耗处置惩罚器、1G DDR3 1333超高速内存

1

台

22

船型开关

5

只

23

按  钮

3

只

24

储能蓄电池

12V 55AH

1

只

25

控制柜、监控柜

700mm*600mm*1750mm

2

台

净尺寸
