（漫衍式）5KW太阳能光伏并网发电教学系统
- [产品分类]：新能源景物互补太阳能实训
- [规格型号]：TW-SNY18
- [产品价钱]：询价
- [参数下载]：
- [联系电话]：021-55884002
- [QQ]：
- [微信]：
- 已有 92501 人关注该产品
产品详情
TW-SNY18（漫衍式）5KW太阳能光伏并网发电教学系统
一、系统概述
漫衍式并网光伏电教学系统 ，主要由光伏组件方阵及其支持支架、直流汇流箱、防雷系统、并网逆变器、交流配电箱、监控系统及其毗连线缆等组成 。
在晴朗的白天 ，装在屋顶上的光伏组件发出的直流电经由并网逆变器逆酿成与电网同频率同相位的单相交流电给负载举行供电 ，在夜晚或阴雨天等太阳光照缺乏的情形下 ，系统处于待机状态 ，负载用电所有来自电网 。另外在系统与互联网联网情形下 ，可以通过系统监控软件来实时审查系统的运行状态和故障信息 ，或者是选配远程通讯数据收罗器 ，将系统事情数据通过GPRS或以太网 ，传输到您的手机、平板电脑或恣意一台联网的电脑 ，以便于远程实时掌控电站的信息 。
室外4.0KW工程型光电池方阵 室内实验及操作平台

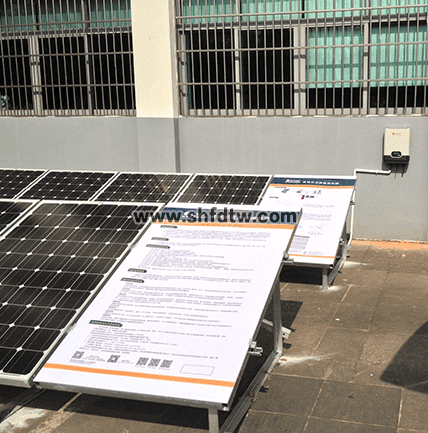

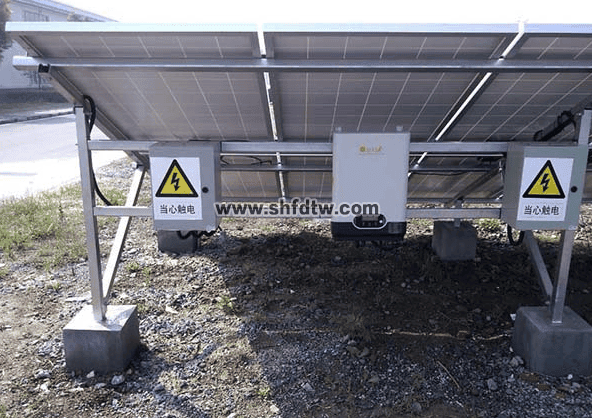

我司现已装置的校园科普实验基地实景照
二、系统主要特点
?一站式交钥匙效劳；
?系统所选装备及质料质量可靠、价钱低廉 ，使电站性价比高；
?选用带隔离变压器的并网逆变器 ，实现直流侧与交流侧的电气隔离 ，对电网和人身清静提供了强有力的包管；
?多种监控方法可选 ，并创立性的将物联网手艺应用到光伏远程监控中 ，可以随时随地的通过手持终端（如手机、平板电脑等）或恣意一台联网电网 ，来掌控电站的信息 。
?漫衍式并网光伏电站具有绿色环保、无污染、就地消纳、消耗小等优点；
?并网方法无邪 ，可以凭证现真相形 ，选择“自觉自用；自觉自用、余电上网；所有上网”三种并网方法的恣意一种 ，并网流程简朴；
三、系统手艺参数：
|
项目 |
名称 |
5.0 kW 并网型光伏发电教学系统 |
|
|
标配部分 |
光伏组件 |
5.0 kW（250W多晶硅×20块） |
|
|
光伏组件支架 |
1套（平屋顶支架或瓦片屋顶支架） |
||
|
并网逆变器 |
1台5kW（DSG-5K-TG） |
||
|
交流配电箱 |
1台 |
||
|
外地监控软件 |
1套 |
||
|
电力毗连线缆 |
1套 |
||
|
辅料 |
1套 |
||
|
选配部分 |
GPRS数据收罗器 |
1台 |
|
|
远程监控软件 |
1套（安卓、IOS或PC版可� 。� |
||
|
情形监测仪 |
1台（可监测情形五要素数据：风速、风向、太阳辐射量、情形温度、情形湿度） |
||
|
通讯毗连线缆 |
1套 |
||
|
系统性能指标 |
系统使用寿命 |
25年以上 |
|
|
系统占地面积 |
≥26m2 |
||
|
系统日均发电量 |
5.98~15.3度 |
||
|
系统日均节约标准煤量 |
2.093~5.355kg |
||
|
系统日均节约二氧化碳量 |
4.62~11.81kg |
||
四、系统原理图：

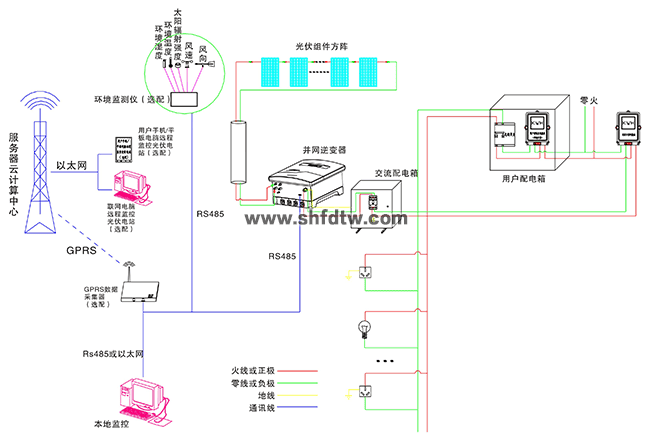

4.1 自觉自用 ，余电上网模式

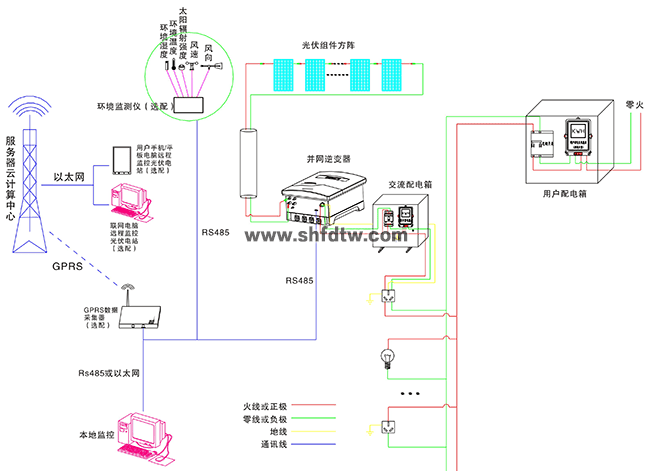

4.2 自觉自用 ，所有上网模式

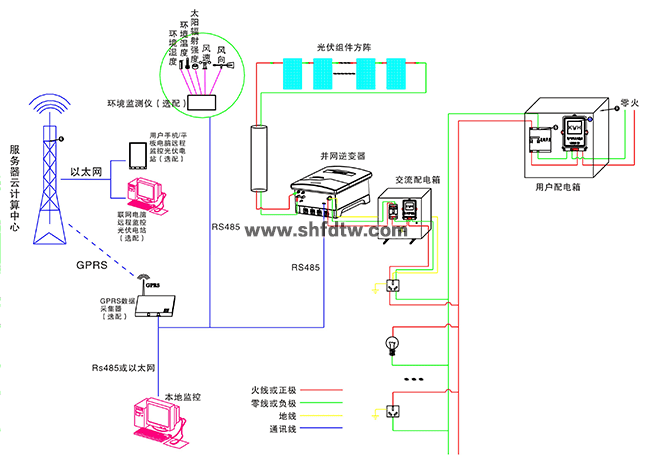

4.2 自觉自用 ，自觉自用模式
五、主要单位参数
5.1 太阳能电池组件
?组件型号：YL250P-29b 多晶
?功率（W）：250
?开路电压（V）：38.4
?短路电流（A）：8.81
?功率点的事情电压（V）：29.9
?功率点的事情电流（Ａ）：8.36
?转化效率：17.12%
?开路电压温度系数：-0.292%/K
?短路电流温度系数：+0.045%/K
?功率温度系统：-0.408%/K
?系统电压（V）：1000
?包管丝额定电流（A）：20
?组件尺寸（长×宽×高）：1650×990×40mm
?重量：19.1kg
?框架：阳极氧化铝
?玻璃：白色钢化清静玻璃3.2mm
?电池片封装：EVA
?背板：复合薄膜
?太阳能电池片：6×10片多晶硅太阳能电池片（156mm×156mm）
?接线盒
1)6个旁路二极管
2)绝缘质料：PPO
3)防水品级：IP65
?毗连器
1)通例额定电流：30A
2)耐电压：DC1000V
3)接触电阻：<2mΩ
4)绝缘电阻：＞500MΩ
5)适用单芯电缆截面：2.5-6mm2
6)电缆外径规模：Φ5mm～Φ 7mm
7)情形温度：-40℃～+ 105℃
8)防护品级：IP67
9)清静品级：Ⅱ
10)壳体：PC料 ，玄色
11)接触件：紫铜CN ，镀锡SN
12)接线方法：压接
?锁紧系统：嵌入式通例额定电流：30A
1)耐电压：DC1000V
2)接触电阻：<2mΩ
3)绝缘电阻：＞500MΩ
4)适用单芯电缆截面：2.5mm2, 4mm2, 6mm2或14AWG, 12AWG, 10AWG
5)电缆外径规模：Φ5mm～Φ 7mm
6)情形温度：-40℃～+ 105℃
7)防护品级：IP67
8)清静品级：Ⅱ
9)壳体：PC料 ，玄色
10)接触件：紫铜CN ，镀锡SN
11)接线方法：压接
12)锁紧系统：嵌入式
13)重量：约0.025Kg
?电 缆
1)长度：450mm,
2)规格：1×4mm?
3)颜色：红、黑
?温度规模系数：-40°C to+85°C
?抗冰雹系数：直径25mm,撞击速率23m/s(51.2mph)
?外貌负荷：7200pa

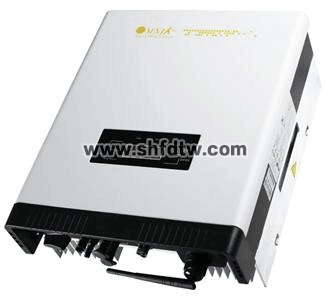

5.2 光伏并网逆变器
接纳数字化高精度DSP控制 ，高效率计划、高稳固度设计 ，先进的MPPT,实时跟踪光伏方阵的输出功率 ，转化效率可抵达97.5% ，MPPT追踪效率高达99.9% 。正弦波输出 ，自动同步电网 ，电流谐波含量小 ，对电网无污染 ，无攻击；防孤岛运行控制 ，周全的�；ず捅ňπ� ，具有优异的人机交互LCD界面 ，配备wifi�？� ，实现远程数据监视 。
5.2.1 产品特点
?无变压器设计 ，效率可达97.5% ，欧洲效率可达96.6%
?极高的MPP跟踪精度（>99.9%）
?较宽的直流电压输入规模（80-500Vdc） ，普遍兼容种种类型的太阳能组件
?接线、装置简朴 ，易于操作
?IP65设计 ，适合室内外种种情形下的装置
5.2.2 立异的智能监控系统
教学系统所接纳的逆变器内置Wifi卡 ，PMB能生涯传感器的所有主要数据 。同时配备RS485、RS232、USB和以太网标准接口 �？梢匝≡袷褂脀ifi-kit和GPRS-kit 。免费的监控软件能够通过电脑及移动终端清晰直观的审查输出数据 ，您可以在任何时间审查光伏电站的太阳能产量和公共电网的供电量情形 。

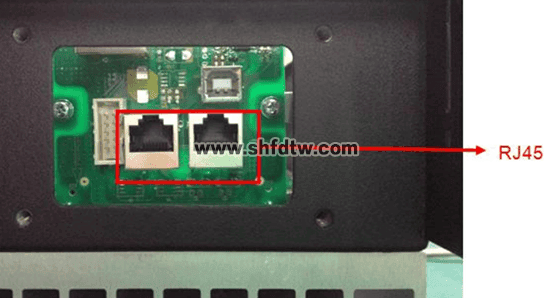

两个RJ45插头用于多点通讯 ，也就是说 ，通过这两个插头和电缆 ，可毗连 50 台逆变器到一个上位机上 ，上位机可以在统一时间通过一个简单的信号电缆与这些逆变器通讯 ，通过这些插头 ，用户可以从这些逆变器中获得数据 ，并且可以设置参数 。
智慧课堂综合测控系统
该系统接纳一体化设计 ，要求所有功效集中在一块焦点控制器上 ，榨取接纳多种�？槠醋� ，确保使用职员的人身清静及装备清静的性能指标 。
（一）、虚拟示波器所需实现的功效：50MHz 2路波形丈量功效；
（二）2路逻辑剖析仪功效；
（三）1路恣意波形信号爆发器输出；
200MSa/s高速实时采样 ，50MHz带宽 ，波形丈量完全知足教学实验要求 ，波形平滑不失真 。
（四）2路PWM脉冲信号爆发器：可设置频率、占空比 。
（五）、万用表功效
1、万用表的电阻丈量功效；
2、万用表的直流电压丈量功效；
3、万用表的交流电压丈量功效；
4、万用表的交流电流丈量功效；
（六）、人机界面功效
*1、人机界面显示所丈量的波形 ，并显示响应的量测值；
*2、可通过点击界面按钮 ，将所丈量的波形插入实验报告模板中；
*3、学生的实验报告效果可通过点击界面按钮 ，统一上传到指定的西席电脑文件夹下；
（七）、实验室清静监控功效
1、情形参数丈量：可同时丈量显示温湿度、CO2浓度和PM2.5；
2、电气参数丈量：可丈量控制台电压电流 ，并盘算出功率；
3、过流、过压、欠压（阀值可设置）报警跳闸�；�；
4、清静防护：实验室情形清静监控装置（PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常（火灾）报警）；5、节电功效：恒久无人实验时 ，自动关闭总闸开关 ，实现清静和节电效果；

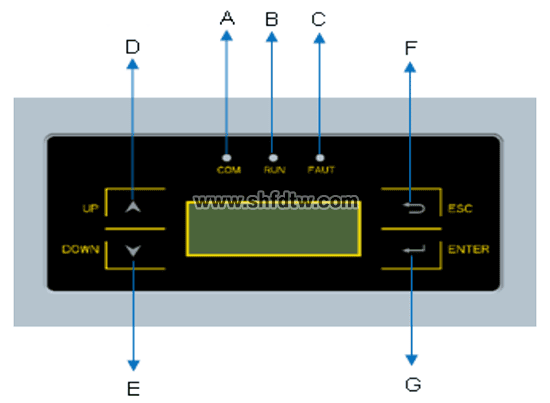

5.2.3 界面友好 ，便于操作
系统接纳的逆变器拥有细腻的显示屏 ，显示机械所有相关的运行信息和设置 ，三个LED灯划分指示机械的运行状态 ，通讯状态和是否有过失信息 ，用户可以一目了然的相识机械的实时运行状态 。
|
物件/编号 |
描 述 |
|
A |
LED灯（黄）–数据通讯 |
|
B |
LED灯（绿）–事情 |
|
C |
LED灯（红）–报错 |
|
D |
向上键 |
|
E |
向下键 |
|
F |
作废键 |
|
G |
确认键 |
5.2.4 并网逆变器参数
?直流侧参数
1)输入功率：3000W
2)PV短路电流：12A
3)输入电流：16A
4)满载MPP电压规模：180-450V
5)输入电压：500V
6)输入电压：150V
7)启 动 电 压：170V
8)功率跟踪数：1
9)防逆流功效：有 ，配套防逆撒播感器
?交流侧参数
1)额定交流功率：3000W
2)输出电流：14.4A
3)毗连方法：单相
4)额定输出电压：220Vac,230Vac（电网匹配）
5)输出电压规模：185v-276v
6)额定输出频率：50Hz/60Hz
7)总电流波形畸变率：＜3%
8)功率因数：≥0.99
9)功率跟踪效率：99.9%
10)清静品级：一级
11)防护品级：IP65
?参考标准
1)安规标准：EN 62109, AS/NZS 3100
2)电磁兼容标准：EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3
3)并网标准：VDE 0126-1-1, RD1699, EN5, C10/11, G83/2, UTE C15-712-1, AS4777, CQC, CEI 0-21

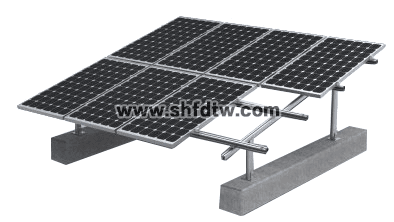

支架
1)斜面式 ，标准工程用C型镀锌钢
2)支架质料：工程用镀锌方钢 ，含标准件 ，接地孔等所需的所有部件 ，含支架基建底座 。
3)方阵点地面积：装置于楼顶或地面点地约 23平方米
?电缆
1)规格：阻燃电力电缆 4mm2 ,颜色：玄色 ，红色 ， 光伏专用
?光电联接方法：14块250W太阳能组件 ，每7块串联 ，分2组运送至室内实验台

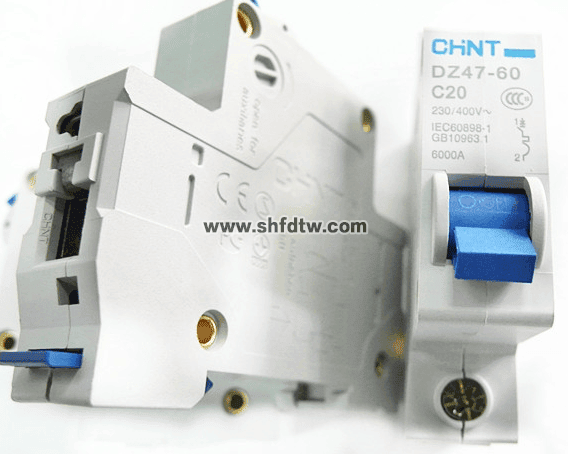

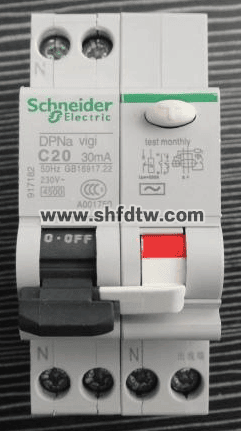

?断路器
1)断路器品牌：正泰交流 ， 正品施奈德：交流/直流
?电表：单项电子电能表 DDS607 5（20）A
?双向计量电度表：
1)适用规模：计量单相两线交流有功电能 ，适用于执行单费率电价的太阳能和光伏发电的用户双向计量 5（20）A
2)主要功效
??液晶LCD数字显示
??正反向双向计量 ，正向电量6位整数1位小数（999999.9）反向电量5位整数1位小数（F99999.9） 。
六、主要实验实训内容
6、1、 光伏能量变换实验
实验1、光伏阵列单位组成原理 。
实验2、太阳能光电池能量转换组合原理 。
实验3、阵列电池功率跟踪器原理 。
实验4、阵列汇流与防雷接地原理 。
实验5、阵列结构件组合装置原理 。
实验6、功率跟踪器与光伏转换提效实验 。
实验7、在差别天气和日照强度下光波对光伏转换效率的影响实验 。
实验8、在差别季节情形温度变换下对光伏能量转换的影响实验 。
6、2、光伏并网同步逆变电源实验
实验1、逆变电源单位组成原理 。
实验2、逆变电源MPPT的功率跟踪控制要领的实验 。
实验3、逆变电源输出功率与光伏能量变换的实验 。
实验4、MPPT与电子跟踪器有用团结和疏散控制方面的较量实验 。
实验5、逆变器并入的电网供电中止 ，逆变器应在2s内阻止向电网供电 ，同时发出警示信号的防孤岛效应�；な匝� 。
实验6、逆变电源直流输入欠电压控制实验 。
6、3、光伏并网发电系统软件实验

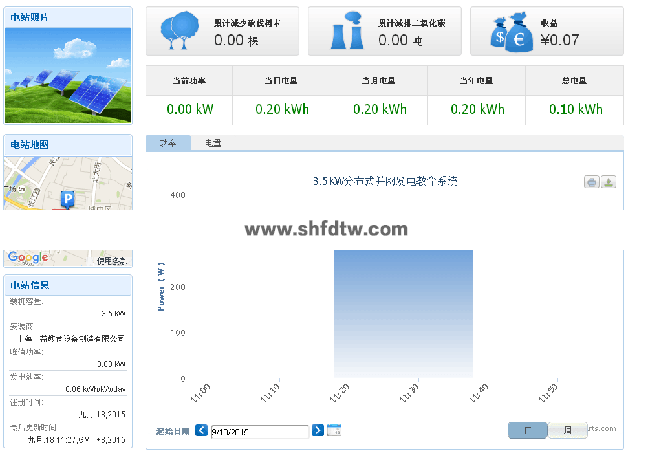

实验1、在工控一体机上位软件里审查单站监控项目
?目今功率 KW、当日电量 KWh、当月电量 KWh、目今电量 KWh、总电量 KWh
?累计镌汰砍伐树木（棵）、累计减排二氧化碳（吨）、收益（元）需要设置
?逐日/周功率曲线、电量曲线
实验2、在移动装备监控软件里审查单站电量纪录项目：
?目今功率 KW、当日电量 KWh、当月电量 KWh、目今电量 KWh、总电量 KWh
?累计镌汰砍伐树木（棵）、累计减排二氧化碳（吨）、收益（元）需要设置
?逐日/周功率曲线、电量曲线
实验3、在上位软件里审查单站故障纪录项目：
?直流过压、直流欠压、直流过流
?交流过压、交流欠压、交流过流
?系统过载、频率异常、孤岛�；ぁDC异常（快速检测并网电压 ，电流）、IPM故障、过流�；ぁ⒐卤；ぁ⑽露纫斐！SP异常（数字信号处置惩罚器 ，将模拟信号转为数字信号）
七、主要装备清单
|
序号 |
名 称 |
型 号 |
数 量 |
单 位 |
备注 |
|
1 |
4.0KW光伏发电系统（主控制台） |
TWS-4.0KW |
1 |
台 |
|
|
2 |
太阳能电池板 |
YL-250W |
16 |
块 |
|
|
3 |
并网逆变器（4KW 二代机） |
OM-4KTL2 |
1 |
套 |
|
|
4 |
Omniksol-WIFI KIT 通讯�？� |
外置�？� |
1 |
只 |
|
|
5 |
交流泄电开关 |
正泰/施奈德 |
|
组 |
|
|
6 |
单项电子电能表 |
DDS607 |
1 |
台 |
|
|
7 |
双向计量电度表 （光伏专用） |
|
1 |
台 |
|
|
8 |
工控一体机 |
13寸 |
1 |
台 |
|
|
9 |
太阳能电池板支架 |
4.0KW |
1 |
套 |
|
|
10 |
交流配电箱 |
|
1 |
只 |
|
|
11 |
上位软件 |
|
1 |
套 |
|
|
12 |
使用手册 |
|
1 |
本 |
|
