太阳能光伏发电系统实验台

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：新能源景物互补太阳能实训
[规格型号]：TW-SNY14
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 7266 人关注该产品

产品详情

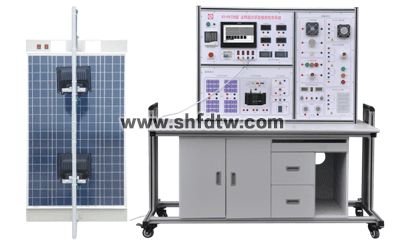

TW-SNY14太阳能光伏发电系统实验台

一、系统实训应用规模：

主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

9001cc金沙以诚为本(中国)有限公司官网

二、手艺参数

2.1、太阳能电池板

太阳能电池板接纳1块100Wp太阳能电池板组建

  • 最大输出功率：100Wp

  • 开路电压：21.24V

  • 短路电流：5.62A

  • 事情电流：5.58A

  • 形状尺寸：1000*670*40mm

    2.2、太阳模拟灯

  • 供电电压：220VAC

  • 功率：500W*2只

  • 照明亮度：一连可调（0-1KW）

    2.3、照度计

  • 量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。

    2.4、含有电压表、电流表、温度表及湿度表

  • 直流电压表：0-200V *2只

  • 直流电流表：20A *2只

  • 交流电压表0-500V *1只

  • 交流电流表5A*1只

  • 温度、湿度表:温度丈量规模：-50℃-+70℃  湿度丈量规模：20%-90%

    2.5、蓄电池容量 7Ah、电压12V

    2.6、情形监测�？槭忠罩副�

  • 含有照度计、温度表、湿度表 ，单片机时钟系统 ，实现时间的显示

    2.7、13寸工控一体机 ，带触摸功效（出厂默认不包括 ，由客户选择）

  • C P U:Intel 1037U 1.8GHz 22nm双核处置惩罚器TDP 17W超低功耗处置惩罚器

  • 主 板:Intel M11工控固态节能主板

  • 内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。

  • 硬 盘:24G SSD固态硬盘

  • 显 卡:集成Intel  HD Graphics焦点显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。

  • 声 卡:集成ALC662 6声道高保真音频控制器

  • 网 卡:集成1个RTL千兆网卡,支持网络叫醒、PXE功效。

  • 电 源:外置电源（100V至220V宽幅电压 ，全球通用）

  • 显示屏:13寸LED工控屏 区分率：1024*600

  • 触摸屏:台湾军工Touchkit 4线触摸屏 ，透光率高 ；性能稳固 ，触摸迅速

  • 整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制) ，

  • 1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)

  • 2*COM串口,1* 12V DC_JACK输入接口

    系统状态：

    太阳能控制器（带报警功效）：

  • 输入电压、电流、功率的数据显示及动态曲线显示

  • 输出电压、电流、功率的数据显示及动态曲线显示

  • 蓄电池：电压数据显示及动态曲线显示

    2.8、太阳能发电逆变器�？槭忠罩副�

  • 种别：正弦波逆变器

  • 输入电压：DC9.7-16.5V ，

  • 输出电压：AC220±5%和5V

  • 欠压� ；ぃ�9.6V±0.2V

  • 过压� ；ぃ�16.8V±0.2V

  • 输出功率：300W

  • 峰值功率：600W

  • 输出波形:正弦波

    2.9、太阳能控制器手艺指标：

    控制器相关参数：（12V/24V自动切换系统）
    （1）具有过充、过放、电子短路、过载� ；ぁ⑵嬉斓姆婪唇颖 ；さ热远刂�

    （2）接纳了串联式PWM充电主电路 ，使充电回路的电压损失较使用二极管的充电电路降低近一半 ，充电效率较非PWM 高3%-6%  ，增添了用电时间 ；过放恢复的提升充电 ，正常的直充 ，浮充自动控制方法使系统有更长的使用寿命 ；同时具有高精度温度赔偿

    （3）欠压电压：12.0V ；×2/24V

    （4）超压� ；ぃ�17V ； ×2/24V

    （5）过载、短路� ；ぃ�1.25   倍额定电流60秒, 1.5倍额定电流5秒时过载� ；ば卸�, ≥3倍额定电流短路� ；ば卸�

    （6）总额定充电电流：10A

    （7） 浮充：13.6V ；×2/24V ；（维持时间：直至降到充电返回电压行动）

    （8） 控制方法：充电为  PWM 脉宽调剂

    控制器主要功效：

    （1）太阳能电池板事情状态（欠压、运行）

    （2）蓄电池事情状态（过充、过放、充电）

    （3）蓄电池电量指示（25% ，50% ，75% ，100%）

    （4） 输出模式设置（通俗 ，光控 ，时控）

    （5） 蓄电池充电电流 ，电压监测。

    2.10、负载单位

    （1）DC12V直流负载五组。（感性负载3组 ，阻性负载2组）

       1）感性负载有：12V直流电扇、12V直流电机、12V蜂鸣器

       2）阻性负载有：12V交通灯、3W LED灯

    （2）AC220V交流负载四组。（感性负载1组 ，阻性负载3组）

       1）感性负载有：220V直流电扇

       2）阻性负载：220V交通灯.220V 3WLED灯、220V28WLED灯

    （3）可调稳压电源（0-30V ，0-2A）。

    （4）可调电阻箱手艺参数如下：

       1）阻值规模：10欧-99.99K

       2）误差规模：±1%

    （5）USB接口电压输出：可为电子装备提供5V直流稳压电源。

    （6）电子负载

    （7）液晶电视 ，实验台设置17寸宽屏液晶电视 ，供实验台实验及他用。

    三、可完成的实验内容：

    实验一 太阳能电池板特征实验系列

    1-1、太阳能电池板开路电压测试实验

    1-2、太阳能电池板短路电流测试实验

    1-3、太阳能电板I-V特征测试实验

    1-4、太阳能电池板最大输出功率盘算实验

    1-5、太阳能电池板填充因子盘算实验

    1-6、太阳能电池板转换效率丈量实验

    1-7、开路电压与相对光强的函数关系实验

    1-8、短路电流与相对光强的函数关系实验

    1-9、太阳能电池板P-V特征测试实验

    1-10、太阳能电池板暗伏安特征测试实验

    1-11、太阳能组件输出特征测试实验

    1-12、串联电阻对填充因子的影响测试实验

    1-13、并联电阻对填充因子的影响测试实验

    1-14、太阳能电池光谱特征测试实验

    1-15、太阳能电池板的串联开路电压测试实验

    1-16、太阳能电池板的串联短路电流测试实验

    1-17、太阳能电池板的并联开路电压测试实验

    1-18、太阳能电池板的并联短路电流测试实验

    1-19、负载特征测试实验

    实验二 太阳能自动跟踪实验系列

    2-1、逐日系统原理实验

    2-2、太阳光跟踪定位传感器原理实验

    2-3、情形对光伏转换影响实验

    2-4、跟踪控制器操作实验

    2-5、传动执行机构接线实训

    2-6、太阳能光控跟踪实验

    2-7、太阳能光控-时控跟踪实验

    2-8、太阳能电池组件情形监测实验

    实验三 太阳能蓄电池控制器实验系列

    3-1、太阳能蓄电池充电控制实验

    3-2、控制器充放电� ；な笛�

    3-3、蓄电池电压、电流测试实验

    3-4、蓄电池电量估测实验

    3-5、控制电池电流流入、输出实验

    3-6、控制器情形温度丈量实验

    3-7、控制器光控-时控输出实验

    实验四 太阳能应用实验系列

    4-1、太阳能交、直流电扇实验

    4-2、太阳能路灯实验

    4-3、太阳能警示灯实验

    4-4、太阳能充电器实验

    4-5、太阳能可变阻抗负载实验

    实验五 太阳能负载实验系列

    5-1、最大输出电流实验

    5-2、最大输出功率实验

    5-3、在差别恒压状态下电流特征

    5-4、在差别恒流状态下电压特征

    实验六 太阳能光伏逆变器实验系列

    6-1、逆变器的事情原理剖析实验 ；

    6-2、输出电压、电流测试实验 ；

    6-3、最大输出功率的估算实验 ；

    6-4、过载或短路� ；ぱ菔臼笛� ；

    6-5、输入电压防反接演示实验 ；

    6-6、输入电压规模测试实验 ；

    6-7、转换效率盘算实验 ；
