PLC可编程控制器实训装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：PLC可编程实训装置
[规格型号]：TW-550
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 69849 人关注该产品

产品详情

TW-550型PLC可编程控制器实训装置

PLC可编程控制器是以微处置惩罚机基础生长起来的新型工业控制装置。它以体积小、功效强、可靠性高以及应用装置利便的特点，很快在我国的工业控制中占有了主导职位，并且一直生长。凭证这一生长形势，天下各大专院校、种种职业手艺学校都将PLC教学纳入教学使命，作为电子、电气以及工业自动化类专业的一门必修棵。PLC可编程实验系统是凭证这一教学要求开发的新一代PLC教学产品，自产品推出以来，获得了各大院校教学西席和专家的一致好评。全套装置设计合理、功效强盛、操作简朴利便，对学生明确和掌握可编程控制器的控制原理和操作要领。加速学习PLC的编程要领。都具有资助。是PLC教学中的理想工具。

9001cc金沙以诚为本(中国)有限公司官网


系统组成

1、PLC可编程控制器实验台

2、PLC可编程控制器演示装置

3、PLC可编程控制器操作桌

4、编程应用软件

5、PLC及转接通讯电缆或手动控制器（自备）

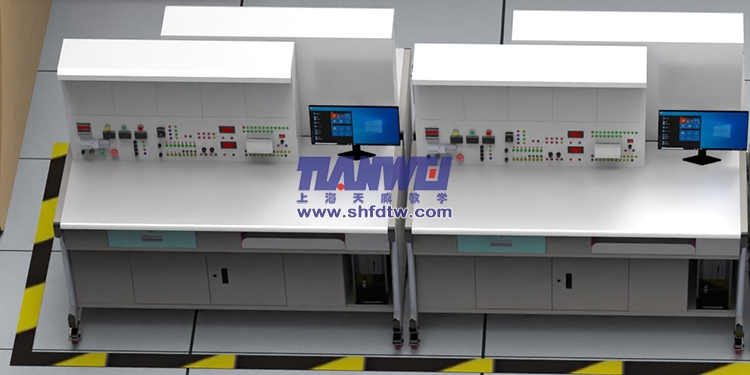

PLC可编程控制器实验台

1、功效、特点

1）实验台包括

◆交流电源输入区

◆ PLC主机

◆ LED发光管、指示灯

◆输出负载指示

◆输入模拟开关（按钮和开关）

◆ LED数码管、蜂鸣器

◆支流稳压电源5V1A，24V2A

◆ PLC输入、输出端口

◆直流电机、继电器

2）PLC主机的输入输出均以引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相毗连，可应用现实的工业控制。

3）PLC主机一样平常接纳日来源装的三菱系列主机。如用户要求时也可配备其他型号主机。

4）实验台自己带有24V2A的电源�？梢灾苯佑糜谑涑龈涸鼗蛴胙菔咀爸媒涌诨蛴肫渌杂ψ爸孟嗔�。

5）PLC实验台与演示装置之间的毗连即可接纳自锁紧接插件，单线逐点毗连，以提高下手动脑能力，加深相识PLC的结构功效，又可通过排线一次性毗连，以提高实验连线速率，与其他厂家的简单毗连法相比具有绝对优越性。

6）可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。

2、实验项目

1）与、或、非逻辑功效实验

2）准时器、计数器功效实验

3）跳转、分支功效实验

4）移位寄存器实验

5）数据处置惩罚功效实验

6）微分、位操作实验

7）交通讯号灯控制PLC自动控制

8）水塔水位自动控制PLC自动控制

9）自控成型机PLC自动控制

10）自控轧钢机PLC自动控制

11）多种液体自动混淆PLC自动控制

12）自动送料装车系统PLC自动控制

13）邮件分拣机PLC自动控制

14）电梯控制PLC自动控制

15）机械手控制PLC自动控制

16）五相步进电机模拟控制PLC自动控制

17）自动饮料售货机PLC自动控制

18）自动洗衣机系统PLC自动控制

19）电镀车间生产系统PLC自动控制

20）加工中心刀具库选择控制PLC自动控制

21）LED数码管实验

22）天塔之光PLC自动控制

23）增添基础实验内容

24) PLC控制的三相异步电念头正反转控制

25) PLC控制的三相异步电念头Y/△启动控制

26) PLC控制的三相异步电念头降压启动控制

27) PLC控制的三相异步电动性能耗制动控制

9001cc金沙以诚为本(中国)有限公司官网

3、手艺参数

◆PLC主机选用：三菱FX3U-38MR

◆输出电压：直流24V，电压表指示

◆使用应用软件编程

◆电源输入：交流220V，50Hz

◆电流≥2A，电流具有过载�；�

◆形状尺寸：160 X 75 X 140 cm

PLC可编程控制器演示装置

该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟现实工业控制历程中的状态，它形象生动的演示了PLC的整个执行历程。通过该装置，可以磨炼学生的下手能力，能够形象生动的执行机构验证自己编写程序的准确性，掌握PLC的现实应用，增强学生对PLC的学习兴趣。该装置在演示屏上位置可恣意移动、交流。

演示装置上对PLC的输入输出均接纳24V电源，5V电源供执行机构中的外围使用，现在每套演示装置主要由十六块演示板组成，它们的型号划分为：

1）交通讯号灯控制PLC自动控制

2）水塔水位自动控制PLC自动控制

3）自控成型机PLC自动控制

4）自控轧钢机PLC自动控制

5）多种液体自动混淆PLC自动控制

6）自动送料装车系统PLC自动控制

7）邮件分拣机PLC自动控制

8）电梯控制PLC自动控制

9）机械手控制PLC自动控制

10）五相步进电机模拟控制PLC自动控制

11）自动饮料售货机PLC自动控制

12）自动洗衣机系统PLC自动控制

13）电镀车间生产系统PLC自动控制

14）加工中心刀具库选择控制PLC自动控制

15）LED数码管实验

16）天塔之光PLC自动控制

优点：PLC实验台与演示装置之间的毗连即可接纳自锁毗连插件，单线逐点毗连，以提高下手动脑能力，加深相识PLC的结构功效。又可通过排线一次性毗连，以提高实验速率，与其他厂家的简单毗连相比具有绝对优越性。

序号

设 备 名 称

规 格 型 号

单位

数目

一

实验屏

喷塑钢结构

台

1

二

实验桌

钢结构

张

1

二

PLC主机

三菱FX3U-38MR

台

1

三

实验桌

钢木结构，台面后成型防火板一次成型

张

1

五

实验凳

ABS凳面、钢结构

张

2

六

西席椅

五轮转椅

张

1

七

编程线

三菱专用编程线

套

1

八

三相电源供应

高可靠清静手枪插座

组

1

九

直流稳压电源

可调0~30V直流电压

组

1

十

脉冲信号源

可提供“单次”或“一连”频率可调的脉冲信号

组

1

十一

�；さ缏�

短路泄电�；て�

个

1

十二

实验毗连线

一次成型弹性手枪插线

套

1

十三

实验程序（光盘）

（三菱编程软件/三菱PLC实验程序/三菱仿真组态实验程序）

套

1

十四

实验指导书

套

1

十五

使用手册

套

1

十六

实验�？�

PLC001交通讯号灯PLC自动控制

块

1

PLC002搅拌器的PLC自动控制

块

1

PLC003LED数码管显示PLC自动控制

块

1

PLC004四层电梯的PLC自动控制

块

1

PLC005加工中心刀具库选择控制

块

1

PLC006艺术彩灯造型的PLC控制

块

1

PLC007电机的自动控制

块

1

PLC009模拟电视发射塔

块

1

PLC010自动送料装车系统

块

1

PLC011自动售货机

块

1

PLC012自动成型系统

块

1

PLC013水塔自动供水系统

块

1

PLC014邮件自动分拣系统

块

1

PLC015自动洗衣机系统

块

1

PLC016电镀系统

块

1

PLC008步进电机的PLC控制

块

1

十七

三相异步电念头

180W

台

1
