网络型PLC可编程控制器综合实训装置

[产品分类]：PLC可编程实训装置: [规格型号]：TWX-01A
[产品价钱]：询价: [参数下载]：
[联系电话]：021-55884002: [QQ]：; [微信]：
已有 6338 人关注该产品

产品详情

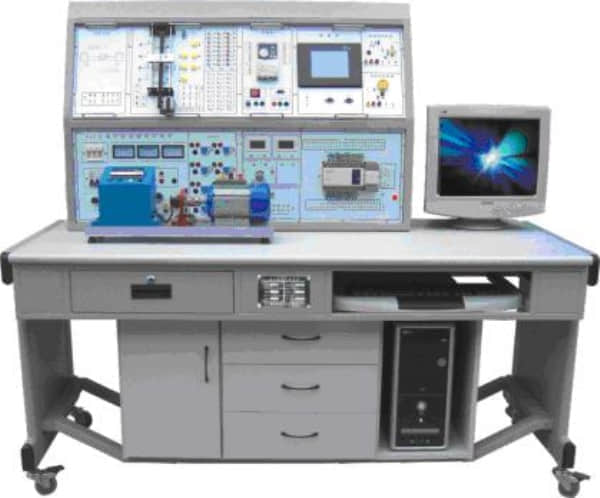

TWX-01A网络型PLC可编程控制器综合实训装置
（PLC+变频+电气控制+触摸屏）

该装置是凭证《中华人民共和国教育行业标准——电工电子类实训基地仪器装备配备标准》，教育部“振兴21世纪职业教育课程刷新和课本建设妄想”要求，凭证职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电装备装置与维修、机电手艺应用、电气运行与控制、电气手艺应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器手艺》、《电气及PLC控制手艺》、《PLC及其应用》、《变频调速手艺》、《现场总线控制手艺》课程的教学与手艺实训。

实训装置也适合技工学校、职业培训学校、职教中心、判断站/所各工种PLC实操、手艺判断审核。
二、装置特点
1、接纳积木组合式结构，含开关量、模拟量、变频调速、触摸彩屏、总线通讯�？榈�，配套组态监控软件、仿真实训软件，实现仿真化、信息化、网络实训教学，体现实训教学的网络性和系统性。
2、项目实训�？椋菏褂孟衷诘浞兜目杀喑炭刂破骷白芟呤忠胀瓿啥怨ひ瞪心Ｄ夤ぞ�，实物模子中的逻辑、模拟、历程、运动等的控制实训，完成学生认知、设计、装置、调试、磨练等多种手艺实训。
3、基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC举行1：N通讯。从站的PLC运行控制工具的程序，使用工控网络集中监控的功效，主站PLC可以对恣意台从站PLC举行实时监控，切合工业现场控制的要求。学生自力通过PLC完成对种种实训工具的控制，并举行组态实时监控（1：1通讯）。
4、仿真实训教学：通过FLASH虚拟情形实时显示PLC运行状态，也可以实现PLC接线、过失检查、编程训练、程序编写测试等功效。
三、手艺性能
1、输入电源：三相四线（或三相五线）～380V±10%50Hz
2、事情情形：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<400m
3、装置容量：＜0.5KVA
4、重量：＜110Kg
5、形状尺寸：1600mm×750mm×1600mm
6、清静�；ぃ壕哂行沟缪埂⑿沟缌鞅；ぷ爸�，清静切合国家标准
四、实训装置的基本设置及功效
实训装置由控制屏、实训桌、主机实训组件、实训�？椋ê缓竦墓ひ迪殖∽氨改Ｄ馐笛倒ぞ撸⒈淦灯鞴蚁洹⒋ッ凉蚁洹⒔恢绷鞯缁⒆芟叩ノ弧⑼ㄑ赌？椤⒌缁脊臁⒉馑倩沟茸槌�。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1、交流电源控制单位
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯包管丝�；�，控制屏的供电由钥匙开关和启�？乜刂�，同时具有泄电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑�，并设有包管丝�；�。
2、准时器兼报警纪录仪
准时器兼报警纪录仪，平时作时钟使用，具有设准时间、准时报警、切断电源等功效；还可自动纪录由于接线或操作过失所造成的泄电告警次数。
3、直流电源、直流电压/电流表、逻辑输出及指示等
直流电压：0～10V可调输出；直流电流：4～20mA可调输出；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、偏向指示器、八音盒、直流24V继电器、信号转换座若干。
4、主机实训组件
设置三菱FX3U-38mRPLC主机，内置数字量I/O（24路数字量输入16路数字量输出），FX3U-385BD通讯�？�，FX0N-3A模拟量�？椋�2路输入/1路输出），配套SC-09通讯编程电缆（也可选用其他品牌主机，价钱另仪）。
（二）实训挂箱

序号	编号	控制工具实训�？�	实训教学目的
1	SX1	抢答器/音乐喷泉	通过对抢答系统中各组职员抢答时序的监视和控制，掌握条件判断控制指令的编写要领；通过对音乐喷泉控制系统中“水流”及音乐的循环控制，掌握循环指令的编写要领。
2	SX2	装配流水线/十字路口交通灯	通过对“生产流水线”顺序加工历程及十字路口交通灯路况信号控制，掌握顺序控制指令的编写要领。
3	SX3	水塔水位/天塔之光	通过对“水塔水位”和“储水池水位”转变历程的判断，相识简朴逻辑控制指令的编写要领。通过对天塔之光闪亮历程的移位控制，掌握移位寄存器指令的编写要领。
4	SX4	自动送料装车/四节传送带	通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较重大逻辑控制指令的编写要领。
5	SX5	多种液体混淆装置	通过对“液体混淆装置”中差别液体比例及液体混适时搅拌时间的控制，掌握条件判断指令及州差别类型的准时器指令的编写要领。
6	SX6	自动售货机	通过用用户投币数目的识别和自动售货机中种种“货物”的收支控制，掌握种种计数器指令及较量输出指令的编写要领。
7	SX7	自控轧钢机/邮件分拣机	通过对自控轧钢机和邮件分拣机质料（“钢锭“邮件”）来料数目、来料种别识别及对种种执行器（例如“电机”）启停时序的控制，掌握数值运算指令及中止指令的编写要领。
8	SX8	机械手控制/自控成型机	通过对机械手停留“位置“及自控成型机各偏向“液缸位置”的控制，掌握一个完整工业应用系统中的较简朴逻辑控制程序的编写能力。
9	SX9	加工中心	通过对加工中心中各偏向“电机”运行偏向及“刀库”收支刀、换刀历程的控制，掌握一个完整工业应用系统中的较重大逻辑控制的编写能力。
10	SX10	四层电梯	通过对一个完整的四层电梯模子的综合控制，起源掌握PLC控制系统的剖析、I/O分派、设计I/O接线图、接线、编程、调试等事情历程的综合知识。
11	SX11	步进电机/直线运动：（实物）步进电机系统由驱动电路、步进电机、刻度盘、指针等组成；直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。	通过使用PLC对步进电机及直线运动实物�？榈目刂�，起源相识步进电机偏向、拍数的控制及直线运动检测、定位控制。
12	SX12	自动洗衣机/电镀生产线	通过对洗衣机收支水时间、洗涤流程及电镀生产线中物块侵入差别溶液的时间、方法、先后顺序的控制，掌握多点PLC控制系统的综合应用能力。
13	SX13	直流电机控制/温度控制（模拟量控制）	通过对直流电机系统中脉冲信号收罗、转速控制（电压量）及温度控制系统中的温度参数的控制，掌握高速计数器指令、模拟量处置惩罚指令、PID指令的使用。
14	WK1	典范电念头控制实操单位：施耐德交流接触器3只；时间继电器1只，3个按钮，3只交流指示灯，2只热继电器，元器件设置专用底座。	掌握一样平常强电系统的装置和调试事情历程知识，实现PLC方法的电机典范运行控制；掌握装置和调试PLC电气控制系统的有关知识。
15	WK2	网孔板	学会电气控制系统中各元器件的结构妄想、装置、调试历程知识。
16	BP1	变频器实训组件：设置三菱FR-S520变频器，带有RS485通讯接口及BOP操作面板	起源具有综合应用变频器的能力，相识变频调速在现实中的应用，掌握变频器与PLC之间USS通讯协议的建设毗连要领。
17	CM1	触摸屏实训组件：5.7英寸 Eview500，256色	相识工业触摸屏的功效及使用要领、掌握与PLC之间的通讯知识，并掌握复位、置位、交替等功效键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现要领。

（三）电机导轨、光码盘测速系统及数显转速表
包括光码盘测速系统（配有入口光电编码器）、数显转速表及牢靠电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工细腻，同心度好，交流性好，能包管电机与编码盘之间毗连的同心度不凌驾±5丝，电机运行噪声小，实训参数典范，能较好知足实训要求。在导轨面板上设有五位数显转速表，显示目今转速；具有电压反响信号；同时设有光电编码信号输出，包括A、B两个通道；能够完成种种速率开/闭环及定位实训。
（四）三相鼠笼异步电机：交流380V/△
（五）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于安排工具及资料，电脑桌联体设计，造型雅观大方。
五、实训项目
（一）PLC基本手艺实训
1.PLC认知实训（软硬件结构、系统组成、基本指令训练、接线、编程下载等）
2.典范电念头控制实操实训（点动、自锁、正反转、星三角换接启动等）
3.PLC仿真实训
（二）PLC模拟控制应用实训
4.数码显示控制
5.抢答器控制（优先级、数值运算，具有声效功效）
6.天塔之光控制（闪灼、发射、流水型）
7.音乐喷泉控制（具有声效功效）
8.十字路口交通灯控制
9.水塔水位控制
10.自动送料装车系统控制
11.四节传送带控制
12.装配流水线控制
13.多种液体混淆装置控制
14.自控成型机控制
15全自动洗衣机控制（具有声效功效）
16.电镀生产线控制
17.自控轧钢机控制
18.邮件分拣机控制
19.自动售货机控制
20.机械手控制
21.三层电梯控制
22.四层电梯控制（实物）
23.加工中心控制（实物）

（三）PLC实物控制实训
24.直线运动位置识别、运动轨�？刂啤⒍ㄎ豢刂�
25.步进电机运动控制
26.直流电机控制
27.温度PID控制（具有声效功效）

（四）PLC高级手艺实训（设计、装置、调试及磨练）
28.C620车床的电气控制线路
29.卧式车床电气控制线路
30.机床两地控制线路
31.M7130平面磨床的电气控制线路
32.Z3040摇臂钻床的电气控制线路
33.液压滑台式自动攻螺纹机的电气控制线路
34.运行小车的电气控制线路

（五）PLC、变频器、触摸屏综合应用手艺实训
35.变频器功效参数设置与操作
36.变频器报警与�；すπ�
37.外部端子点动控制
38.变频器控制电机正反转
39.多段速率选择变频调速
40.变频器无级调速
41.基于外部模拟量(电压/电流）控制方法的变频调速
42.瞬时停电启动控制
43.PID变频调速控制
44.PLC控制变频器外部端子的电机正反转
45.PLC控制变频器外部端子的电机运行时间控制
46.基于PLC数字量控制方法的多段速
47.基于PLC模拟量控制变频开环调速
48.基于PLC通讯方法的变频器开环调速
49.基于PLC通讯方法的速率闭环控制
50.基于PLC模拟量方法的变频器闭环调速
51.变频器恒压供水系统的模拟
52.基于触摸屏控制方法的基本指令编程训练
53.基于触摸屏控制方法的LED控制
54.基于触摸屏控制方法的温度PID控制
55.PLC、触摸屏与变频器通讯控制
56.基于MCGS的现场总线网络通讯手艺
