PLC可编程控制器、微机接口及微机应用综合实验装置

9001cc金沙以诚为本(中国)有限公司官网
[产品分类]：PLC可编程实训装置
[规格型号]：TWS-02C
[产品价钱]：询价
[参数下载]：下载
[联系电话]：021-55884002
[QQ]：
点击这里给我发新闻点击这里给我发新闻
[微信]：
点击这里翻开微信二维码
已有 5968 人关注该产品

产品详情

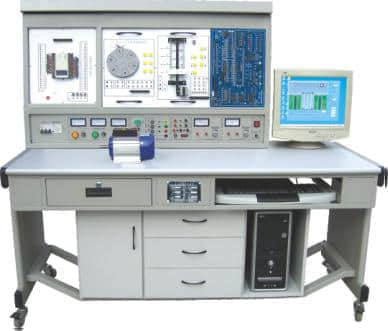

TWS-02C型PLC可编程控制器、微机接口及微机应用综合实验装置


一、特点
1、装置接纳组件多结构替换实验�？楸憬�，如需扩展功效或开发新实验，只需添加实验挂箱即可，永不镌汰 。
2、双口接线法PLC主机与实验挂箱之间的毗连即可接纳自锁紧接插线单线逐点毗连，以提高下手动脑能力，加深相识PLC的结构功效，又可通过排线一次性毗连，以提高实验毗连速率，与简单毗连法相比具有绝对优越性 。
3、实验工具形像逼真，靠近工业现场的现实应用，通过本实验装置的训练，学生很快就能顺应现场的事情 。
4、接纳三菱FX系列可编程控制器，功效强盛，性能优越，接纳�？榛杓�，组合无邪 。
5、组态棒图教学接纳MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，举行实验动态跟踪教学 。
二、装置组成
1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及清静�；ぷ爸�
2、PLC可编程控制器实验装置(挂箱规格：40×24×6cm3)：
（1）PLC001交通讯号灯PLC自动控制实验挂箱
（2）PLC002搅拌器的PLC自动控制实验挂箱
（3）PLC003LED数码管显示PLC自动控制实验挂箱（实物）
（4）PLC004四层电梯的PLC自动控制实验挂箱（实物）
（5）PLC005加工中心刀具库选择控制实验挂箱（实物）
（6）PLC006艺术彩灯造型的PLC控制实验挂箱
（7）PLC007电机的自动控制实验挂箱（实物）
（8）PLC008步进电机的PLC控制实验挂箱（实物）
（9）PLC009模拟电视发射塔实验挂箱
（10）PLC010自动送料装车系统实验挂箱
（11）PLC011自动售货机实验挂箱
（12）PLC012自动成型系统实验挂箱
（13）PLC013水塔自动供水系统实验挂箱
（14）PLC014邮件自动分拣系统实验挂箱
（15）PLC015自动洗衣机系统实验挂箱
（16）PLC016电镀系统实验挂箱
（17）PLC017继电器控制实验挂箱（一）
（18）三相鼠笼电念头380VY/△接法
（19）基础实验挂箱


3、PLC可编程控制器操作桌4、编程应用软件5、仿真教学软件6、工控组态软件
7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆 。
8、微机接口及应用部分：
（1）微机接口部分：一块PCI总线扩展卡、8279键盘、六位数码显示毗连电缆 �；股栌蠭/O地点译码电路8255、8253、ADC0809、DAC0832等；
（2）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；
（3）辅助电路：40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHZ、2MHZ）、方波信号 。
9、电脑或手持编程器（用户自备或代购）


手艺性能
1、输入电源：三相四线电源，输入时指示灯亮 。
2、电源输出：有泄电型�；て鳌⒐亍⒍搪繁；ぷ爸� 。
A．三相四线380V输出，由三只电压表指示输出电压
B．-220V通过清静插座输出
C．+24V/2A直流稳压输出（数显）
D．+5V/1A直流稳压输出（数显）
E．±12V/1A直流稳压输出（凭证装置需求而定）
3、PLC可编程控制器：
品牌、型号：三菱FX3U­-38mR（输入24点，输出16点），也可选择西门子、欧姆龙，价钱另议 。
4、重量：100Kg
5、形状尺寸：160×75×150cm3


基本实验项目
一、PLC可编程控制器实验系统：
1．与、或、非逻辑功效实验
2．准时器、计数器功效实验
3．跳转、分支功效实验
4．移位寄存器实验
5．数据处置惩罚功效实验
6．微分、位操作实验
7．交通讯号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）
12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验（实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
19．水塔自动供水控制系统实验
20．邮件自动分拣实验
21．自动洗衣机控制系统模拟实验
22．电镀历程控制实验
23．三相鼠笼式异步电念头点动和自锁PLC控制(实物)
24．三相鼠笼式异步电念头联动正反转PLC控制(实物)
25．三相鼠笼式异步电念头带延时正反转PLC控制(实物)
26．三相鼠笼式异步电念头Y/△转换起动PLC控制(实物)
27．MCGS组态棒图实验教学,使用已编辑好组态棒图,对以上任何实验举行动态跟踪教学实验
28．针对实验项目的详细要求，学生自行编辑组态棒图举行实验 。

二、微机接口及微机应用
A、微机接口实验（微机原理课）
1、I/O地点译码实验
2、简朴并行接口实验
3、可编程并行口实验（一）（二）
4、串行通讯实验（8251、8250）
5、A/D、D/A转换
6、可编程准时器/计数器实验
7、七段数码显示实验
8、中止实验和DMA通讯实验

B、意见意义性实验及控制实验（微机应用课）
1、竞赛抢答器实验
2、数字录音机实验
3、电子琴实验
4、交通灯控制实验
5、继电器控制实验
6、步进电机控制实验
7、七段数码显示实验
8、集成电路测试实验
9、8279键盘、显示控制实验

C、TTL集成电路实验（数字电路课）
1、与、或、非门等门电路实验
2、组合逻辑电路实验（半加器、全加器等）
3、触发器实验（RS、D、JK等）
4、集成计数器及寄存器
5、译码器和数据选择器等
6、单稳态触发器等波形实验


实验台设置清单（每台）
