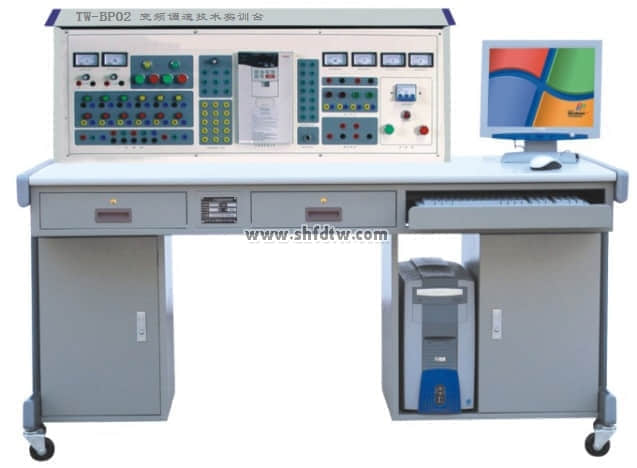

TW-BP03变频调速手艺实训装置

一、装备概述：

TW-BP03变频调速手艺实训装置是9001cc金沙以诚为本教学公司在目今变频调速实训教学装备的基础上，推出的一款先进的变频调速装置。变频器选用应用普遍的三菱FR-A840-0.75K变频器。实训台可完成变频调速手艺课程的教学实训。

TW-BP03变频调速手艺实训装置为变频手艺实训和审核提供了先进的操作平台，特殊是系统提供开放式实训教学，充分作育了学生的现实操作下手能力,为结业以后加入就业岗位打下基础。

二、手艺性能：

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、事情情形：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、装置容量：＜0.5KVA

4、形状尺寸：1600mm×750mm×1300mm

5、清静�；ぃ壕哂行沟缪埂⑿沟缌鞅；ぷ爸�，清静切合国家标准

9001cc金沙以诚为本(中国)有限公司官网

三、装置组成：

实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量/模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。

（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）

1、交流电源控制单位

三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯包管丝�；�，控制屏的供电由钥匙开关和启�？乜刂�。

提供三相四线380V、单相220V电源各一组，由启�？乜刂剖涑�，并设有包管丝�；�。

2、直流电源、直流电压/电流表、逻辑输出及指示等

直流电压：0～10V可调输出；直流电流：4～20mA；直流数字电压表/电流表；电压表量程0～200V、输入阻抗为10MΩ、精度0.5级；电流表量程0～200 mA、精度0.5级；同时设点动、自锁按钮、逻辑开关、直流24V继电器、1K电位器。

3、继电接触实训组件

提供交流接触器3只、时间继电器1只，以上器件所有端子均已引至面板上，完全由操作者自由布线，实训特点显着。

4、变频器实训�？�

装置接纳三菱FR-A840-0.75K高性能变频器，三相380V交流供电，内置EMC滤波器，输出功率0.75KW。带有RS485/USB通讯接口。集成12路数字量输入/9路数字量输出，3路模拟量输入/2路模拟量输出；具备输入缺相、电压缺乏、过电压短路、瞬时停电、断线检测、位置误差、失速避免等�；すπ�。

变频器所有端子均已引至面板上，系统完全开放，操作者可搭建差别变频调速控制系统，布线设计、线路走向，实现控制功效，更能磨炼操作者的下手能力。

（二）三相鼠笼异步电机：交流380V/△

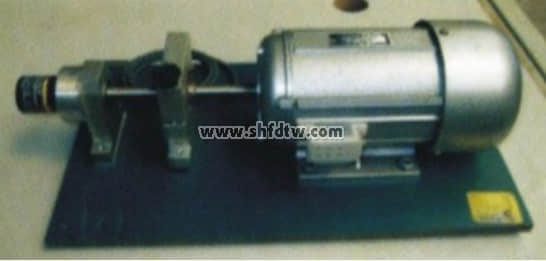

（三）电机导轨及光电编码器一套

包括日本欧姆龙1024光电编码器及牢靠电机的导轨等。在导轨面板上设有五位数显转速表，显示目今转速；同时设有光电编码信号输出，包括A、B两个通道；同时还具有电压反响信号。

（四）实训桌：

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于安排工具及资料，电脑桌联体设计，造型雅观大方。

9001cc金沙以诚为本(中国)有限公司官网

四、实训项目

继电接触控制实训

1、三相异步电念头点动控制和自锁控制

2、三相异步电念头Y/△换接启动控制

3、三相异步电念头联锁正反转控制

4、三相异步电念头延时正反转控制

变频控制实训

5、变频器功效参数设置与操作

6、变频器报警与�；すπ�

7、多段速率选择变频调速

8、外部端子点动控制

9、外部端子�？乜刂�

10、控制电机运行时间操作

11、控制电机正反转运动控制

12、电压/电流监视器信号输出及显示

13、瞬间停电变频器参数设定

14、外部模拟量（电压/电流）变频调速

15、基于变频调速的RS485通讯

16、基于三角波的变频调速控制

17、三相异步电机的变频调速
