产品详情

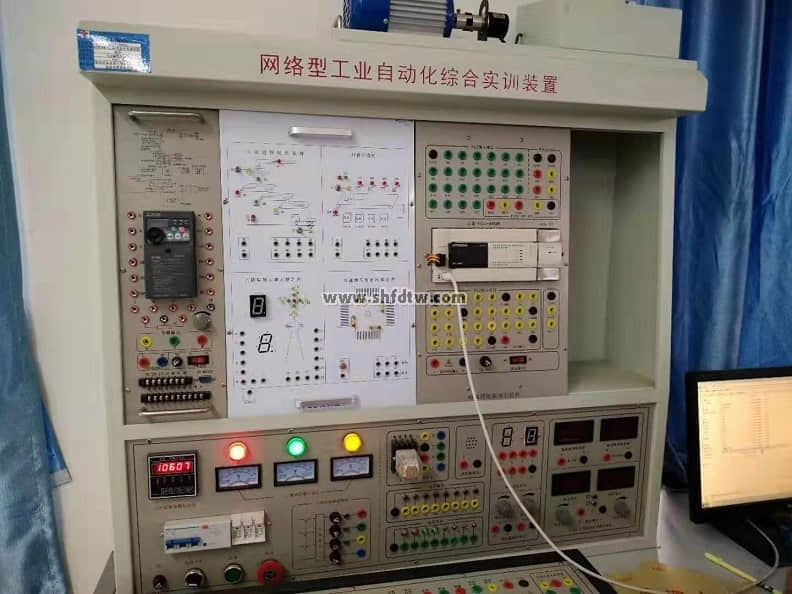

JDS-01 工业自动化综合实验审核装置
单价：30000元/台
一、概述
JDS-01工业自动化实验审核装备是集单片机、可编程控制器(PLC)、变频调速器于一体的工业自动控制理论的理想实验实训审核装备 。
单片机：接纳现在广为盛行的51系列单片机 ，并配有51仿真器及编程器 ，实验系统接纳挂箱结构和多功效实验审核系统 。因此实验装备不但仅局限于实验 ，同时可以举行单片机的程序开发和单片机的审核 ，还提供多种参考实验程序 ，是现在较为周全的单片机实验审核系统 。
可编程控制器(PLC)：接纳现在较为盛行的日本三菱FX3U主机 ，实验程序接纳挂箱结构 ，主机所有I/O口通过接线端子输出 ，与各实验挂箱的毗连极为利便 ，所有毗连均接纳接插件形式 ，插拨利便、接触可靠、连线快捷 ，可以重复使用 。实验装置提供典范的工控实验程序 ，通过实验实训程序可以相识和掌握PLC的原理及事情历程 ，为加入事情打下坚实基础 。
变频器：接纳日本三菱FR-A540-1.5K主机 ，主机所有接口通过接线端子输出 ，使学生通过实验极易掌握变频器的原理和运用 ，是现在较为理想的变频器实验装置 。
二、形状尺寸及电气参数：
1、实验台：形状尺寸：1800mm×700mm×760mm
1、实验屏尺寸：1500mm×800mm
3、输入电压：AC380V±10%  50Hz
4、输出电压：AC380V AC220V DC24V DC5V
5、具有三相泄电�；ぃ�
6、具有紧迫阻止开关：
7、PLC主机型号：三菱FX3U-38MR
8、变频器主机型号：三菱FR-A540-1.5K
9、51仿真器、编程器型号：BF51
10、装置容量：<1.5KVA
三、产品特点
1、装置接纳组件式结构 ，替换便捷 ，如需要扩展功效或开发新的实验项目 ，只需添加部件即可 ，永不镌汰 。
2、实验工具形象逼真 ，靠近工业现场的现实应用 ，通过本装置的训练 ，学生很快就能顺应现场事情 。
3、综合性强：集PLC、单片机、变频调速原理与综合运用于一体 。
4、应用普遍：适合综合实验、课程设计、结业设计 。
5、数据收罗和工控组态软件的应用开发 ，所有实验项目均有组态棒图跟踪教学 。
四、实验装置的设置及功效
本装置主要由实验屏、实验挂箱及器材、实验桌组成 。
（一）实验屏
铁质双层亚光密纹喷塑结构 ，铝质面板 。为实验提供交流电源、直流电源、恒流源、丈量仪表、模拟量调理器、准时器等 。
1、提供380V交流电源及220V交流电源 ，具有泄电及短路�；すπ� 。
2、直流可调稳压电源：0-10V一连可调一起 。
3、牢靠直流稳压电源：±12V、+24V、+5V ，具有过载�；� 。
4、恒流源：0-24mA一连可调恒流源 。
5、一组BCD拨码器及一起模拟量调理器 。
6、实验治理器 ，平时作为时钟使用 ，可准时报警 ，给实验或审核设定一个统一时间 。
7、外测数显电压表一只 ，精度0.5级 ，量程0-100V 。
8、外测数显电流表一只 ，精度0.5级 ，量程0-1000mA 。
（二）实验挂箱及器材
1、PLC可编程控制器实验挂箱（一）
2、PLC可编程控制器实验挂箱（二）
3、PLC可编程控制器实验挂箱（三）
4、PLC可编程控制器实验挂箱（四）
5、PLC可编程控制器实验挂箱（五）
6、单片机综合开发系统实验挂箱（一）
7、单片机综合开发系统实验挂箱（二）
8、单片机综合开发系统实验挂箱（三）
9、单片机综合开发系统实验挂箱（四）
10、变频调速实验挂箱（一）
11、变频调速实验挂箱（二）
12、工控组态软件一套：翻开软件编程情形 ，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图 ，并举行实训动态跟踪教学 。
13、PLC仿真教学软件一套：
（1）通过PLASH虚拟情形实时显示PLC的运行状态
（2）可以实现PLC虚拟接线 ，并对接线举行过失检查
（3）PLC编程训练、PLC程序编写测试等功效
（4）实现PLC运行模拟 ，对过失程序举行检查
14、电机导轨、光码盘测速系统一套
包括光码盘测速系统（配有入口光电编码器）及牢靠电机的不锈钢导轨等 ，不锈钢导轨平整度好 ，无应力变形 。
15、三相鼠笼异步电念头一台  380V  Y/△接法
（三）SYDG-02实验桌：铁质双层亚光密纹喷塑结构 ，桌面为防火、防水、耐磨高密度板 ，设有抽屉及元器件贮存柜 ，带有刹车的偏向轮 ，便于移动和牢靠 。
（四）实验内容：
（1）单片机单位：
自由实验系统：包括MCS51单片机最小系统,装有单片机锁紧集成插座,使实验极为利便 。实验系统板可做单片机的输入、输出口的实验 ，数据传送实验,多字节加法实验,双字节乘法实验,数制转换实验,数据排续实验,分支程序设计实验,布尔操作及子程序设计实验,准时器计数器实验,外部及内部中止实验,键盘及显示实验,AD转换实验 ，单片机与单片机通讯实验（需二台实验系统）,单片机与PC机通讯实验,音乐实验,E2PROM存储器实验等 。单片机实验系统可以利便地将51的所有32个输入、输出端口用排线引出 ，以利便开发程序之用 。
系统同时提供单片机参考实验程序：1.赛马灯实验程序 2.可控制速率的流水灯实验程序 3.电子抢答器实验程序4.音乐<兰花卉>实验程序5. 音乐<生日快乐>实验程序6.六首音乐门铃实验程序7.十进制计数器实验程序8.红绿灯交通讯号控制实验程序9.数字闹钟实验程序10.电子琴实验程序11.计时器实验程序12.二进制转换为十进制BCD码实验程序13.外部内部同时中止实验程序14.AD转换实验程序15.8051对8051通讯实验程序 。
编程器及仿真器实验：编程器和仿真器与单片机实验辖档同接极为利便,只需将仿真头毗连单片机实验板的锁紧座,无须另接电源,编程仿真由拨动开关控制,用统一串口与盘算机毗连 。编程器可对ATMEL的51系列单片机举行读、写、擦除、校验、加密等操作 。
挂箱实验项目:1.准时计数器的应用 2.电子钟控制系统 3.D/A转换 4.交通灯控制系统 5.闪光等控制 6.A/D转换应用系统 7.抢答器应用系统 8.盘问式按键系统 9.矩阵式按键系统 10.继电器输出接口 11.动态显示应用 12.发射灯中止控制 。
仿真器指标：1.可仿真89C51、89C52、89S51、89S52、89C58 等等51内核的单片机 ， 2.直接支持 KEIL C51的IDE开发仿真情形 ，64K用户可使用仿真程序空间,0000-FFFF ，接纳仿真芯片 ，监控程序存储在特殊空间 ，不占用0000-FFFF的64K的仿真空间 。3.RS-232通讯接口, 波特率 4.8 Kbps- 57.6 Kbps 自顺应 。4.仿真频率0-40 MHz晶振可选,系统设置11.0592 MHz 。5.程序代码可以重复装载,无需预先擦除用户程序空间 。 6.监控程序占用用户的资源少,全速运行不占用资源 。7.片内 64K 程序空间可以随时举行在线程序更新 ，可以调试长达几千行的楼宇智能控制大型程序、键盘控制汉字液晶显示大型程序 。8.可单步、断点、全速、可参考变量、RAM变量 。 9.支持汇编、C语言 ，混淆调试 。 10.板载仿真头接口可以和任何的试验板、目的板举行毗连 ，从而抵达硬件仿真的无限扩展11.接纳工业级64K超大容量仿真芯片作为焦点部件,抗滋扰能力级强 ，可仿真次数大于即是10万次12.仿真频率最高33/40MHz 13.支持同时最多10个断点  。
（2）PLC可编程控制器单位：
1．邮件分拣机实验系统
2．电梯控制实验系统
3．机械手实验系统
4．五相步进电机控制实验系统
5．电机控制实验系统
6．七段数码实验系统
7．天塔之光实验系统
8．交通讯号等自控和手控实验系统
9．水塔水为自动控制按系统
10．自控成型机实验系统
11．自控扎刚机实验系统
12．多种液体混淆控制实验系统
13．自动送料装车实验系统
14．PLC控制电机直接启动实验
15．PLC控制电机正反转线路实验
16．PLC控制电机Y/△启动线路实验
（3）PLC、变频调速综合实验：
1、变频器功效参数设置与操作
2、变频器报警与�；すπ�
3、外部端子点动控制
4、变频器控制电机正反转
5、多段速率选择变频调速
6、变频器无级调速
7、基于外部模拟量（电压/电流）控制方法的变频调速
8、瞬时停电启动控制
9、PID变频调速控制
10、PLC控制变频器外部端子的电机正反转
11、PLC控制变频器外部端子的电机运行时间控制
12、基于PLC数字量控制方法的多段调速
13、基于PLC数字量控制变频开环调速

14、基于PLC通讯方法的的变频器开环调速
