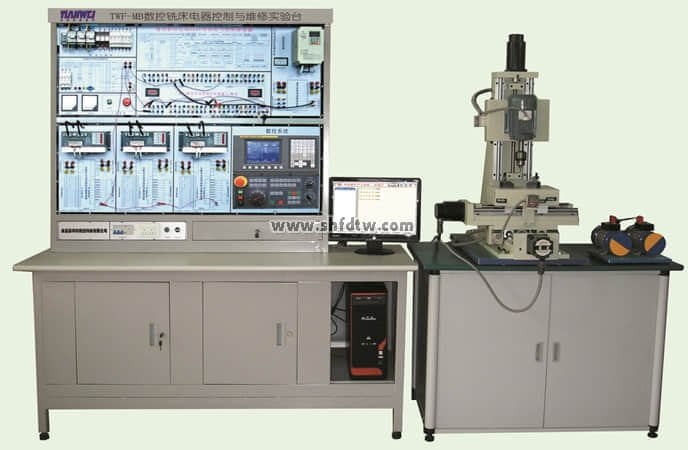

TWF-MB数控铣床电器控制与维修实验台（半实物）

          随着数控手艺的普遍应用 ，学校越来越注重作育生产、手艺效劳等岗位需求的适用型、手艺型专门人才 ，进一步提高学生的下手能力和剖析解决问题的能力 ，周全学习掌握数控系统的控制原理、数控编程、电气设计要领及装置调试与维修。可是 ，大大都高校面临缺乏此类的数控培训装备。为此 ，本公司开发了数控车床电控系统原理及调试维修实验台实习装置。

        使用数控铣床电器控制与维修实验台可以使学生掌握数控铣床系统控制原理、电气设计要领、元器件的选择、铣床电气装置及调试、故障诊断维修、零件程序体例及图形模拟加工历程等多项实验内容 ，抵达工业生产现场实习效果。该装置接纳开放式结构、�？榛杓� ，既可用于教学、也可用于课程设计、结业设计和实训 ，有利于提高学生设计数控机床电气控制系统、诊断数控装备故障的能力 ，使受训工具最大限度地顺应和知足市场需求。该装置也可以资助科研手艺职员进一步相识数控铣床结构 ，同时也为手艺职员举行数控车床系统的二次开发提供了须要条件。该实验装置的主要器件均选用工控产品。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

一、产品组成部分

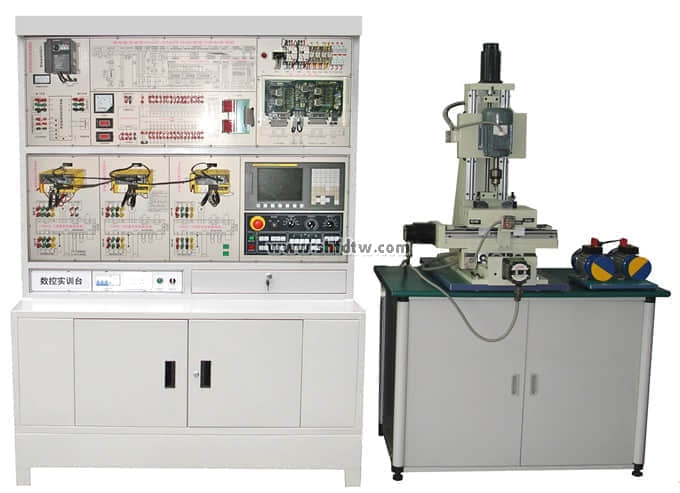

        TWF－MB型数控铣床电器和维修实验台由数控控制台和实训铣床部件(三坐标)组成实训审核教学装备。系统接纳法那科0I Mate MD铣床数控系统 ，数控铣床的X、Y、Z轴由伺服电机控制 ，主轴由变频器控制 ，X、Y、Z轴拖板接纳滚珠丝杆举行传动 ，学生可以学习到0I Mate MD伺服电机的控制、变频器控制、霍尔元件、靠近开关的原理和PLC指令、编程、接线及在数控机床中的应用等及数控铣床编程、加工、维修。

        数控控制台提供一套完整的控制系统 ，控制系统拥有完整的法那科0I Mate MD数控手艺的系统 ，控制台周全剖析了法那科0I Mate MD系统的控制原理和结构 ，按切合真实数控装备的要求举行电气毗连 ，可以发动实训机床举行数控加工  ；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、审核等电路故障系统 ，该故障系统提供全开放的端子接口 ，可以设置电路故障、主要器件故障、PLC故障及操作系统内部故障 ，供学生举行丈量 ，判断。由西席设定故障 ，学生可以实现在线丈量排故 ，也可以实现断电丈量举行排故 ，提高学生解决问题的能力。

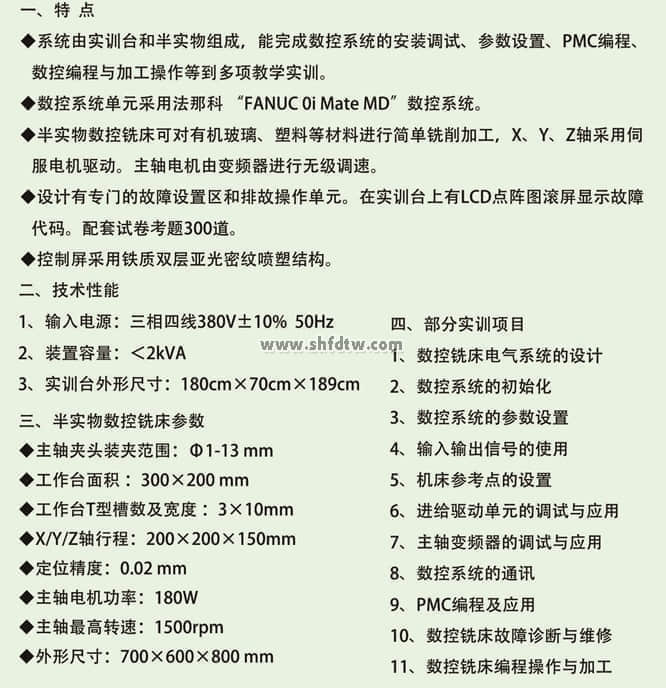

二、 产品突出特点:

        本公司具有多年生产数控的履历 ，因此对法那科数控系统内部举行周全剖析展示到面板上 ，把数控铣床的功效所有接纳接插件控制。所有控制单位控制要领如下：

1、 实验台展示通用铣床控制线路全局图 ，学员可以把此图作为设计电路的树模图 ，以便越发深入相识数控铣床的控制要领。.

2、 法那科0I Mate MD数控系统：本实验台把0I Mate MD数控系统的控制接口扩展到实验台的面板上 ，再用接线端子可引接到各个�？榘迳暇傩锌刂�。

3、 三相变频控制单位：通过接插线毗连到数控系统上举行变频控制 ，增添学员的下手能力 ，增添对控制历程中的故障问题有更多的相识和剖析。

4、 伺服驱动控制单位：通过接插线毗连到数控系统上举行伺服驱动控制 ，增添学员的下手能力 ，让学员对伺服控制器有个周全的相识和剖析能力。

5、 手脉单位：通过接插线毗连到数控系统上举行手动控制机床座标运动

三、 实训的功效

1、 TWF-MB型数控铣床电器和维修实验台提供的实训项目有：

1) 主轴变频单位的调试运行与故障诊断实验

2) 全数字交流伺服电机运行与故障诊断实验

3) 数控铣床电气控制设计与剖析实验

4) 数控铣床的冷却与照明及故障诊断实验

5) 数控铣床电子手轮实验

6) 变频器U ，V ，W ，外部开路  ；

7) 驱动电源 ，外部开路  ；

8) 主轴电机电源（380V）  ，外部开路  ；

9) 驱动电源 ，外部开路  ；

10) 事情灯电源（24V） ，外部开路  ；

11) 主轴正转信号（24V）电源 ，外部开路  ；

12) 冷却信号（24V）电源 ，外部开路  ；

13) X正限信号 ，外部开路  ；

14) X零点信号 ，外部开路  ；

15) Y正限信号 ，外部开路  ；

16) Y零点信号 ，外部开路  ；

17) Z零点信号 ，外部开路  ；

18) Z负限位信号 ，外部开路  ；

19) 0V电源 ，外部开路  ；

20) 主轴模拟量 ，外部开路  ；

21) 变压器电源 ，外部开路  ；

22) 关于法那科数控系统内部开路参数设计这里暂不作说明（因参数太多）

2、 TWF－MB型数控铣床电器和维修实验台对零件加工提供的实训项目有：

1) 数控铣床的结构和控制事情原理  ；

2) 铣削零件平面程序的编写  ；

3) 铣削多台阶平面程序的编写  ；

4) 铣削键槽程序的编写  ；

5) 循环指令编程实训  ；

6) 数控系统与盘算机通讯实训  ；

7) CAD/CAM自动编程实训(配合盘算机和软件)  ；

3、三座标平台参数：

●事情台面宽度（长×宽）：300mm×400mm

●事情台X轴行程：250mm

●事情台Y轴行程：200mm

●事情台Z轴行程：200mm

●定位精度：0.02mm


四、数控控制台结构的奇异特点：

1、本控制柜整体外壳为铁质钣金喷塑结构 ，结实耐用。输入三相四线制380V交流电源。

2、柜体下面部分设计有两扇运动门 ，翻开门内里空间宽敞 ，可安顿仪器或其它物品  ；

3、柜体中心部分 ，左边装有总电源开关带泄电�  ；すπ� ，总电源指示 ，柜体内部风机开关等  ；右边装置有一扇外翻的故障门 ，有专用钥匙锁上 ，设计较量隐藏。翻开故障门内里有28个审核开关 ，具备28项单项故障设计。

4、柜体上面部分是控制台的主控制区域 ，它分为多个主控制单位：

⑴ 数控系统控制单位：本单位是整个控制台的大脑 ，本控制台接纳法那科0I Mate MD系统  ；也可凭证客户现实要求举行选型设置。

⑵ 伺服驱动控制单位：它分X、Y、Z两个轴控制子单位。每个单位划分剖析了伺服驱动器的内部结构原理图、控制方法和接线要领等。本单位把各毗连端子引到面板上 ，通过毗连线的毗连并可控制电机运行 ，利便学员举行操作毗连。

⑶ 三相变频控制单位：剖析变频控制原理 ，控制方法和接线要领等�？刂票淦灯鞴β饰�0.75KW ，本单位把各毗连端子引到面板上 ，通过毗连线的毗连并可控制电机运行 ，实现无级调速 ，利便学员举行操作毗连。

⑷ 数控机床控制线路全局图：把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分所有展示出来 ，作为一个树模 ，以便学员能越发利便操作维修机床。

⑸ 数控系统输入/输出控制单位：周全剖析了数控系统控制机床的原理与特点 ，内容包括伺服信号输入/输出  ；主轴变频信号模拟量输出控制  ；冷却控制、机床零点信号控制、机床限位信号控制等。

⑹ 强电元器件装置区：把所有强电元器件统一装置在此处 ，如：交流接触器、直流继电器、包管管、三相灭弧器等。

⑺ 强电输出单位：把强电部分通过端子座引出 ，通过延伸毗连线对各单位举行毗连。

⑻ 开关控制和电压电流指示单位：通过电压表和电流表来检测电源事情情形  ；用开关来控制及�  ；さ缏�。

五、 数控控制台手艺性能：

●、输入电源：三相五线制380V交流电源。

●、泄电�  ；ぃ盒沟缧卸缌鳌�30mA  ；具有接地�  ；�。

●、事情情形：温度-100-+400C。

●、整机功耗：＜3KW


六、TWF－MB型数控铣床电器控制与维修实验台的设置：

序号

质料名称与规格型号

数目

单位

1

数控系统（接纳法那科0I Mate MD）

1

台

2

机床实训控制台（接纳铁质钣金喷塑结构）

1

台

3

数控三座标运动平台

1

台

4

主轴电机

1

台

5

冷却电机

1

台

6

正负限位开关

6

只

7

机床回零开关

3

只

8

故障点漫衍图

1

份

9

CAD/CAM软件光盘

1

张

10

变频器使用手册

1

本

11

法那科系统维修说明书

1

本

12

法那科系统操作说明书

1

本

13

法那科系统参数说明书

1

本

14

实训台使用说明书

1

本
