TW-8M3D型数控铣床装调与维修审核实训装备

（系统：HNC-808D）

一、产品概述

本系统是专门为职业院校、技工学校、职业教育培训机构研制的数控铣床装调维修手艺实训审核装备，凭证机电类行业中数控机床维修手艺的特点，并团结数控机床装调维修工的手艺判断要求，对数控机床电气控制及机械传动举行研究，针对实训教学运动举行了专门设计，包括了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等手艺，强化了学员对数控机床的装置、接线、调试、故障诊断与维修等综合能力，适合机电类相关专业的教学和培训，也适合数控机床装调维修工、车工等工种的审核与判断。

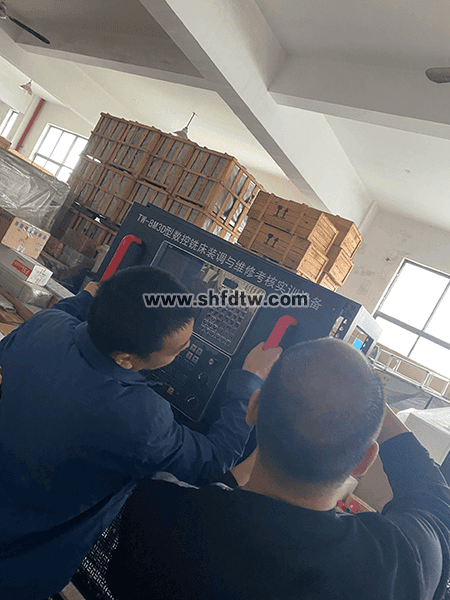

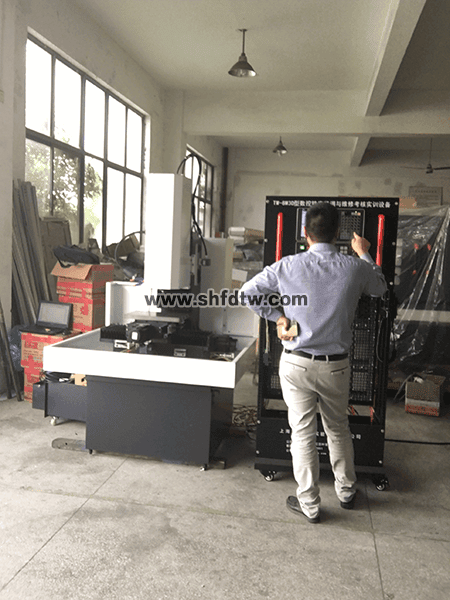

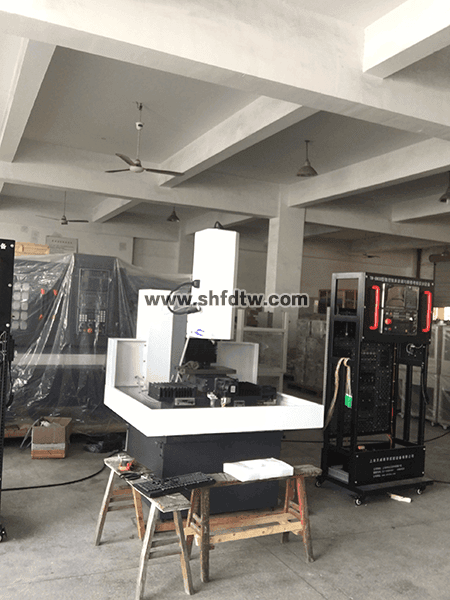

数控铣床装调维修实训系统实物图：

9001cc金沙以诚为本(中国)有限公司官网

二、产品特点

1.产品依据数控机床装调维修工职业及岗位的手艺要求，团结数控机床维修手艺领域的特点，能让学员在较为真实的情形中举行训练，以磨炼学员的职业能力，提高职业素养。

2.产品团结现在海内数控系统的使用情形，以及数控教学和装备的现状，提供了发那科数控系统，切合现在海内数控教学的现状和特点，为数控教学和实操训练提供支持。

3.以现实事情使命为载体，凭证事情使命开展历程中的特点划分实验环节，分系统设计、电气装置与毗连、机械装配与调解、机电联调与故障扫除、机床精度检测、机床试加工等几个真实事情历程的职业实践运动，再现典范数控机床电气控制及机械传动的学习领域情境，着重作育学员对数控机床的机械装调、电器装置接线、机电联调、故障检测与维修、数控机床维护等综合能力。

4.与现实应用手艺相团结，包括数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、低压电气控制、机械传动等手艺，培训学员对数控机床装调的基本工具和量具的使用能力，强化学员对数控机床的装置、接线、调试、故障诊断与维修等综合能力。

三、手艺性能

1．输入电源：三相四线AC380V±10%  50Hz

2．装置容量：≤2kVA

3、形状尺寸：800×600×1800mm（机床实训柜）

1350×1400×1550mm （实物铣床）

4、故障审核:24项

5、实训台设置的智能审核系统功效：

接纳最新 MCU 手艺 RAM 处置惩罚芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳固、不易熏染病毒。

? 控制� ？�(PC 控制终端或手持移动控制终端)和驱动� ？�(智能故障设置驱动盒)疏散， 阻止重大连线滋扰控制器，系统越发可靠。

? 驱动� ？槟谥弥悄芄收仙柚每刂葡低�，配有专用新型无线数据传输� ？�(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。

? 手持移动控制终端接纳 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制恣意一台带驱动� ？榈氖笛底氨�。

? 手持移动控制终端不联网时可作单机操作，当带驱动� ？榈氖笛底氨肝尴咦橥�，手持 移动控制终端可无线进网作为联网终端，可作学生气登录实训与审核的操作终端，也可作西席机登录出题设故的操作终端。

? 可通过 PC机或平板电脑 控制终端举行实训审核，也可通过手持移动控制终端举行实训审核，西席与 学员界面脱离，西席通过密码进入西席界面出题，学员在通俗界面答题。(注：西席与学员设故与排故界面原理图与装备面板原理图完全一致)

? 可自由设定恣意一处有关的种种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障征象。每套驱动� ？榭梢陨柚� 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置� ？善局ば枨罄┱股柚� 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置� ？善局び没褂靡蟮鹘夤收仙柚玫愕氖亢凸收仙柚美嘈�。

? 所有配备驱动� ？榈氖笛底氨�，均可通过内置的专用新型无线数据传输� ？槲尴咦橥�， 实现远程集中治理。

? 用户可选择通过无线或 RS-232 串口通讯与其它实训装备配套的无线故障设置控制系统 组成一个网络，通过主控盘算机控制每一台实训装备的故障设置、故障扫除、参数设定、 远程起动、信息反响、审核评分等功效。

四、产品结构和组成

1．系统由机床实训柜、实物铣床和操作台等组成。

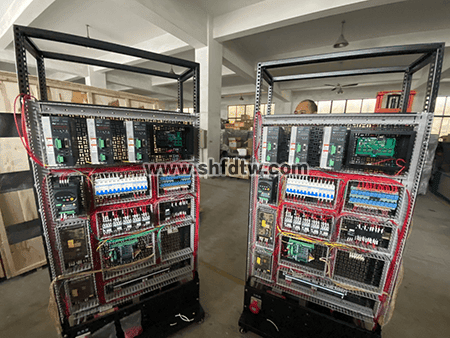

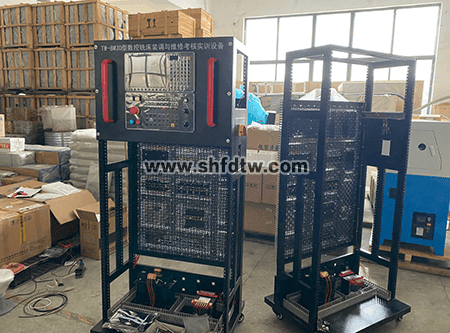

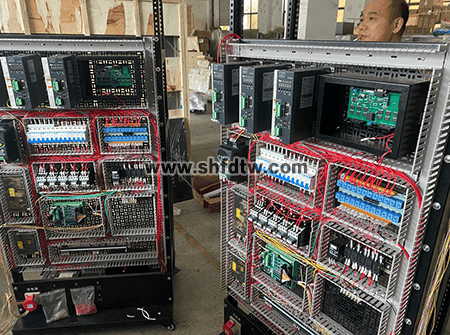

2．机床实训柜接纳铁质亚光密纹喷塑结构，正面装有数控系统和操作面板，背面为机床电气柜，柜内器件结构与现实机床厂的模式一致。电气柜内的电气装置板为网孔板，上面装有变频器、伺服驱动器、交流接触器、继电器、断路器、开关电源、接线端子排和走线槽等；电气柜底部还设有变压器和接地端子等。

3．实物铣床底座接纳铁质亚光密纹喷塑结构，上方设有实物铣床装置平台，接纳铸件结构，外貌磨削加工；底座周围设有围边，可接溢出的润滑油和利便整理加工时留下的废屑。

4．操作台为钢木结构，用于机床部件的装配与丈量，下方设有工具柜。

5．系统接纳三相四线AC380V交流电源供电，并设有泄电�；び镁哂泄乇；ぁ⒍搪繁；ず托沟绫；ぷ爸�，在电压异�；蚍浩鸲搪非樾问弊远卸�，�；と松砗妥氨盖寰�。

6．可选数控系统接纳海内外厂家的主流数控系统，能知足差别类型机床的实训教学。

7．X、Y、Z轴由交流伺服电机驱动，运动偏向上设有正负限位、参考点等功效，接纳主轴由三相异步电机驱动，变频调速控制。

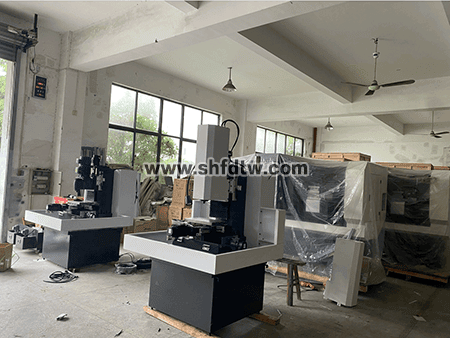

8．实物铣床由床身、主轴箱、进给传动系统和辅助装置等组成，具有现实加工能力，可对铁、铝、铜、PVC、有机玻璃等质料举行车削加工。通过对数控小铣床的拆装训练，学员可掌握数控铣床水平度、平行度和笔直度的调解要领等，同时学会百分表、直角尺、游标卡尺等工量具的使用要领和机床机械精度的丈量要领。

1）床身、主轴箱、事情台等均接纳铸件结构，铸件经由时效处置惩罚、外貌机加工和铲刮工艺等，确�；簿任裙�。

2）主轴箱由箱体、主轴、主轴电机等组成，可举行主轴箱的装配与调解、主轴电机的装置与调解等手艺训练。主轴与主轴电机接纳多楔带联接，且具有张紧力结构，可举行张紧力调解。

3）X、Y、Z轴进给传动系统由滚珠丝杠螺母副、轴承、轴承支座、电机支座等组成，可举行导轨预紧力调解、滚珠丝杠的装配与调解等手艺训练。

4）主轴配有夹持棒等机床检具，可举行数控铣床几何精度检测方面的训练。

5）辅助装置由润滑系统、防护罩等组成。

6）实物小铣床主要参数：


事情台面积

200×400mm

T型槽

10×3

事情台最大承重

50Kg

X向行程/滚珠丝杠形式

400mm/研磨、C5级、规格2005

Y向行程/滚珠丝杠形式

200mm/研磨、C5级、规格2005

Z向行程/滚珠丝杠形式

250mm/研磨、C5级、规格2005

X向快速移动速率

伺服：5m/min

Y向快速移动速率

伺服：5m/min

Z向快速移动速率

伺服：4m/min

主轴电机功率

1.1Kw

主轴端面至事情台的距离

70-290mm

主轴转速（变频）

100-4000rpm（无级调速）

选用刀具直径规模

1-16mm

刀柄形式

ER20

定位精度

±0.02mm

重复定位精度

±0.008mm

数控系统控制轴数

3轴

机床形状尺寸(长宽高) \重量

1350×1400×1550mm   \600Kg



五、实训项目

1．电路设计、装备装置和电路毗连

（1）数控系统的装置、接线

（2）系统启� ？刂频缏返纳杓朴虢酉�

（3）变频调速系统的电路设计、变频器、主轴电机的装置与接线

（4）交流伺服驱动系统的电路设计、驱动器、伺服电机的装置与接线

（５）冷却控制系统的电路设计、器件装置与接线

（６）急停、限位控制回路的设计与接线

（７）手摇脉冲爆发器的接线

2．机械部件装配与调解

（1）滚珠丝杠螺母副的装配与调解

（2）导轨配合的装配与调解

（3）X轴上拖板的装配

（4）Ｙ轴上拖板的装配

（5）电机与联轴器的装配

（６）润滑系统的装配

（７）主轴箱的装配与调解

3．数控机床的功效调试

（1）数控系统的基本操作

（2）数控系统基本参数的设置与调试

（3）数控系统进给轴参数设置与调试

（4）数控系统主轴参数设置与调试

（5）驱动器参数设置与调试

（6）变频器参数设置与调试

4．机电联调与故障扫除

（1）数控铣床机电联调

（2）数控铣床故障诊断与扫除

5．数控铣床几何精度检测

6．数控铣床的程序体例与加工

（1）数控铣床编程

（2）数控铣床加工

7．数控机床的保养和维护

六、系统设置

表1：基本设置

序号

名  称

主要部件、器件及规格

数目

1

机床实训柜

800mm×600mm×1800mm

1套

2

实物小铣床

1350×1400×1550mm

1台

3

数控系统

HNC-808D（总线控制）

1台

4

变频器

1.5kw

1台

5

伺服驱动器

华中原装配套

3台

6

伺服电机

华中原装配套

3台

7

电子手轮

手摇脉冲爆发器

1只

8

主轴电机

1.1Kw

1台

9

电器元件

泄电�；て鳌⒍下菲鳌⒔涣鹘哟テ鳌⒓痰缙鳌⒋衅鳌⑴叩�

1套

10

电气控制电路图

含故障点

1份

11

变频器说明书

1本

12

编程与操作手册

数控系统配套

1本

13

参数说明

数控系统配套

1本

14

实验指导书

1本

15

智能审核系统� ？�

含软件与硬件

1套


七、机床电气线路仿真教学软件

该软件是一款模拟CA6140车床、Z37钻床、M7130磨床、X62W铣床加工操作、电气线路毗连的仿真机床软件，该软件接纳最新的盘算机三维虚拟仿真手艺，并内置了多种机床电气线路毗连项目。软件适合职业手艺学�；虼笞ㄔ盒 ？杌缦喙刈ㄒ档母ㄖ萄�，西席可以通过效劳器举行相关专业的训练或考试。知足了西席对教学内容审核的要求，解决了学生没有实机也能操作机床、电气线路毗连的问题，同时也适合学生自学与自评。

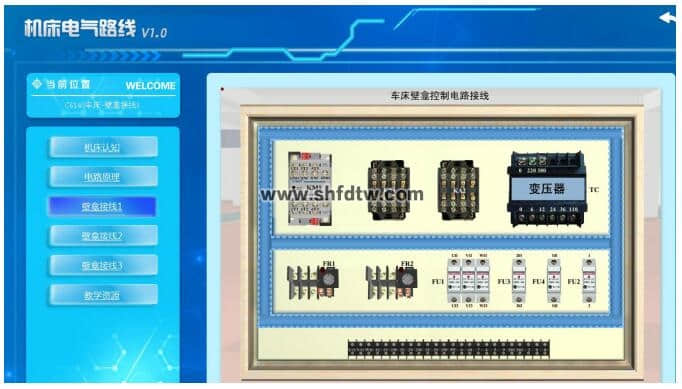

一、CA6140车床实训内容

1、车床认知；    2、电路原理；       3、车床壁龛主电线路毗连；

4、车床壁龛控制电路毗连；       5、车床壁龛外部接线；

6、教学资源；

9001cc金沙以诚为本(中国)有限公司官网

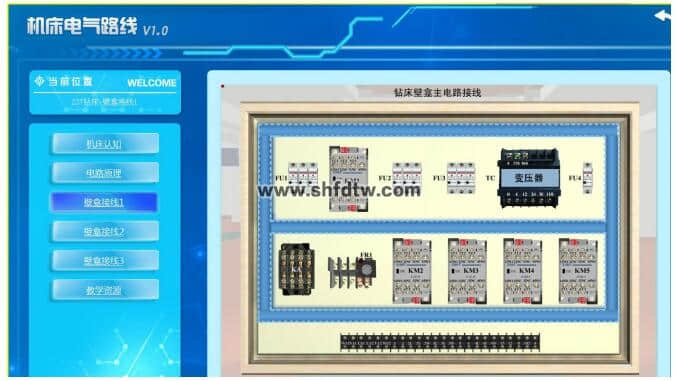

二、Z37钻床实训内容

1、钻床认知；       2、电路原理；        3、钻床壁龛主电线路毗连；

4、钻床壁龛控制电路毗连；    5、钻床壁龛外部接线；    6、教学资源。

9001cc金沙以诚为本(中国)有限公司官网

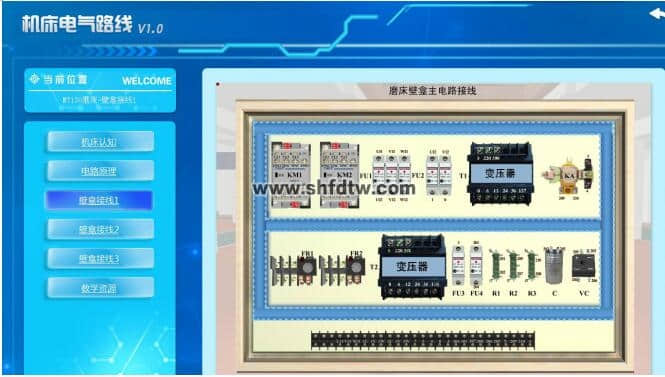

三、M7130磨床实训内容

1、磨床认知；       2、电路原理；        3、磨床壁龛主电线路毗连；

4、磨床壁龛控制电路毗连；   5、磨床壁龛外部接线；    6、教学资源；

9001cc金沙以诚为本(中国)有限公司官网

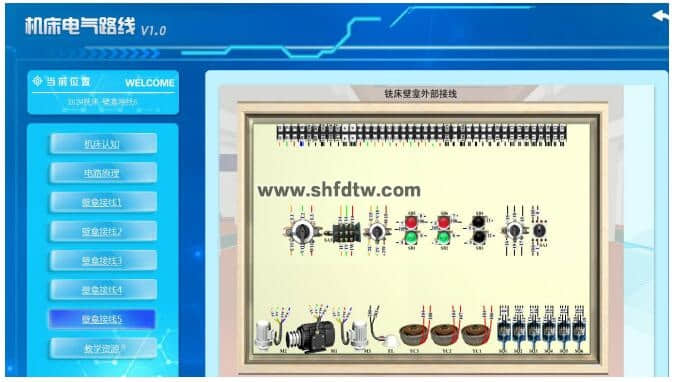

四、X62W铣床实训内容

1、铣床认知；       2、电路原理；        3、铣床壁龛主电线路毗连；

4、铣床壁龛控制电路毗连；     5、铣床壁龛外部接线；    6、教学资源。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网
