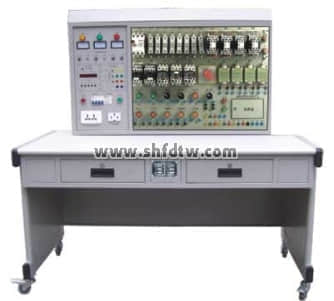

TW-Z3040 摇臂钻床电气手艺实训审核装置（半实物）

    TW-Z3040 摇臂钻床电气手艺实训审核装置由电源控制部分、机床电气控制部分、 半仿真机床实物部分组成 。电源控制部分包括实训准时、准时报警、清静用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地视察机 床事情时各电器的行动状态 。故障点在面板上设有响应测试点，供实训审核者测试用 。仿真机床部分能模拟机床种种运动 。通过本装置的实训能使学员掌握机床常见 故障的征象、故障爆发的或许部位，熟练掌握机床电路事情原理，其是维修电工初、中、高级手艺判断的理想的实训审核装备 。

9001cc金沙以诚为本(中国)有限公司官网

9001cc金沙以诚为本(中国)有限公司官网


一、TW-Z3040 摇臂钻床电气手艺实训审核装置手艺性能

1 、 输入电源：三相四线（ 380V±10% 50Hz ）

2 、 事情情形：温度 -10℃ ～ + 40℃ 相对湿度＜ 85%( 25℃ )

3 、 装置容量：＜ 1KVA

4 、重 量： 150kg

5、 形状尺寸： 1500mm × 700mm × 1250mm
6、半实物模子桌子尺寸：1200mm×700mm×800mm

二、TW-Z3040 摇臂钻床电气手艺实训审核装置装置组成

（一）主控屏

1 、 三相四线电源输入，通过泄电�；て鹘油ㄗ芸� , 由接触器通过启动、阻止按钮举行操作 。

2 、 设有 450V 指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断 。

3 、 三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源 。

4 、 实验兼报警纪录仪（实验治理器）：平时作为时钟使用，具有设定实训审核时间，准时报警、切断电源等功效 。

（二）机床电器装载板：装置机床电器、故障设置盒及故障测试孔 。

（三）仿真机床一台，通过电缆与机床电器装载板相毗连，演示机床的种种行动 。

（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板 。

三、TW-Z3040 摇臂钻床电气手艺实训审核装置实训项目与目的

1 、熟悉常用低压电气的机构、原理；

2 、通过视察机床模拟运动，相识机床的真实运动状态；

3 、掌握机床电器控制原理及种种�；ぷ爸�；

4 、掌握机床常见故障爆发部分征象及扫除要领 。

四、TW-Z3040 摇臂钻床电气手艺实训审核装置故障点设置一览表

编号 故障征象

1 机床不事情

2 机床不事情

3 机床不事情

4 主轴电机不可启动

5 主轴电机不可启动

6 摇臂不可上升

7 摇臂不可上升

8 摇臂不可下降

9 摇臂不可下降

10 摇臂不可下降

11 立柱不可夹紧

12 立柱不可夹紧

13 立柱不可夹紧

14 立柱不可松开

15 立柱不可夹紧

16 立柱不可松开

17 主轴箱不可坚持松开

18 主轴箱不可松开

19 主轴箱不可松开

20 主轴箱不可松开

21 主轴箱不可松开

22 机床不可启动

23 机床不可启动

24 冷却泵不可启动

25 照明灯不亮

26 主轴不事情

27 立柱夹紧电机不事情

28 摇臂不可升降
