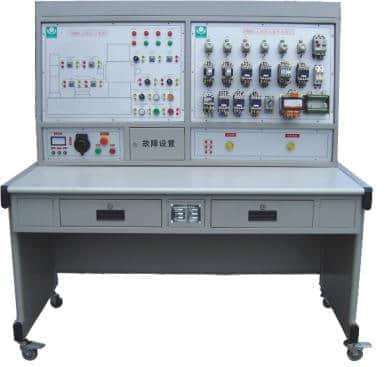

TW-M7130K型平面磨床电气手艺培训审核实验装置

“TW-M7130K型平面磨床电气手艺培训审核实验装置”是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工判断所（站）等单位电气控制内容的教学、审核而研制实验装备�？捎糜诳翁醚菔尽⒒驳缙刂圃硇圆僮骷笆笛槭迪�。由于装备均接纳现实电器，以是可作为社会电工类职业培训中机床电气维修方面的实习装备，同时也是职业资格培训审核中选用的装备。提高学生的下手能力，并战胜以往只能在现实装备上举行教学，用度高且难以实现教学目的弱点。同时以高条理维修手艺训练提供了有用的装备，抵达了耗资少、教学效果显著的目的。

本装置适用于M7130K平面磨床电气控制的模拟与M7130K平面磨床电气故障扫除的手艺审核。

手艺性能
1、输入电源：三相四线（～380V±10%50Hz）
2、事情情形：温度-10℃～+40℃相对湿度＜85%(25℃)海拔<4000m
3、装置容量：＜1KW
4、形状尺寸：1410mm×725mm×1535mm

装置的基本装备
1、电源控制面板（铝质面板）
（1）交流电源（带有泄电�；げ椒ィ�
提供市电提供三相交流电源（380V）
（2）人身清静�；は低�
电压型泄电�；て鳎憾韵呗贩浩鸬男沟缯飨缶傩斜；�,使控制屏内接触器跳闸，切断电源。
电流型泄电�；ぷ爸茫嚎刂破寥粲行沟缯飨�，泄电流凌驾一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上装置有机床的所有主令电器及行动指示灯，机床的所有操作都在这块面板上举行，指示灯可以指示机床的响应行动。
面板上印有M7130K平面磨床示意图，可以很直观地看出M7130K平面磨床的形状轮廓。
3、元器件装置板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接装置在面板外貌，可以很直观的寓目它们的行动情形。
4、三相异步电念头
三个380V三相鼠笼异步电念头，划分用砂轮电念头、冷却泵电念头和液压泵电念头。
5、故障开关箱
设有32个开关，其中K1到K24用于故障设置；K25到K32保存。
6、实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构结实，形状似长方体结构，造型雅观大方；设有两个大抽屉，用于安排工具及资料等。桌面用于装置电源控制屏并提供一个宽敞恬静的事情台面。实验桌底还设有四个偏向轮和四个牢靠调理机构，便于移动和牢靠，有利于实验室结构。
